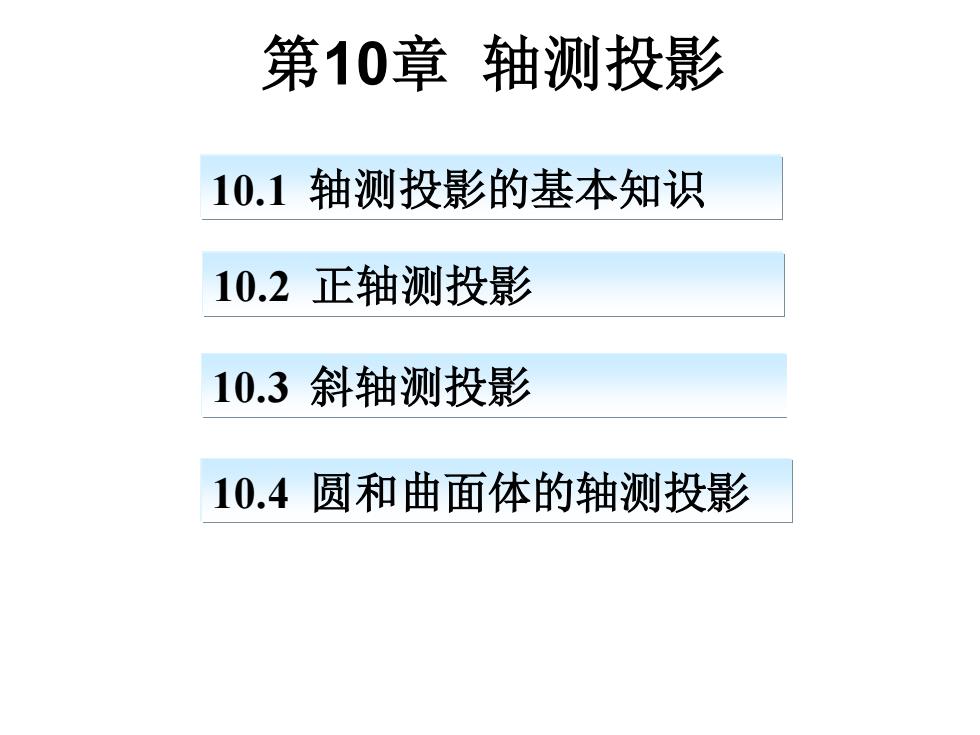

第10章轴测投影 10.1轴测投影的基本知识 10.2正轴测投影 10.3斜轴测投影 10.4圆和曲面体的轴测投影
第10章 轴测投影 10.1 轴测投影的基本知识 10.2 正轴测投影 10.3 斜轴测投影 10.4 圆和曲面体的轴测投影

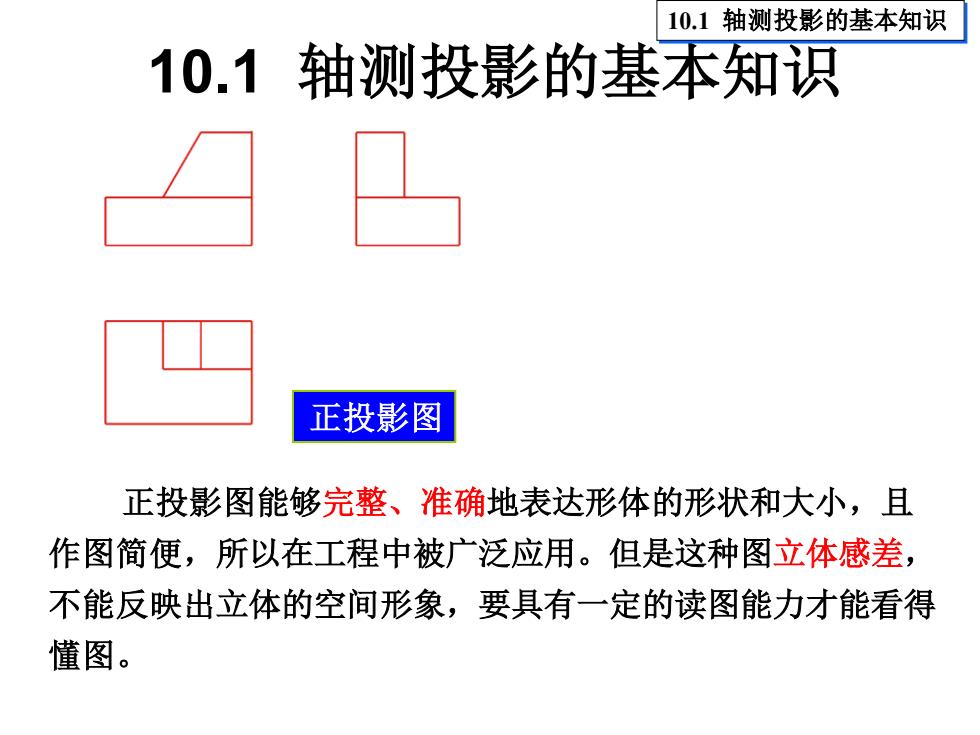

10.1轴测投影的基本知识 10.1轴测投影的基本知识 正投影图 正投影图能够完整、准确地表达形体的形状和大小，且 作图简便，所以在工程中被广泛应用。但是这种图立体感差， 不能反映出立体的空间形象，要具有一定的读图能力才能看得 懂图
10.1 轴测投影的基本知识 正投影图能够完整、准确地表达形体的形状和大小，且 作图简便，所以在工程中被广泛应用。但是这种图立体感差， 不能反映出立体的空间形象，要具有一定的读图能力才能看得 懂图。 10.1 轴测投影的基本知识 正投影图

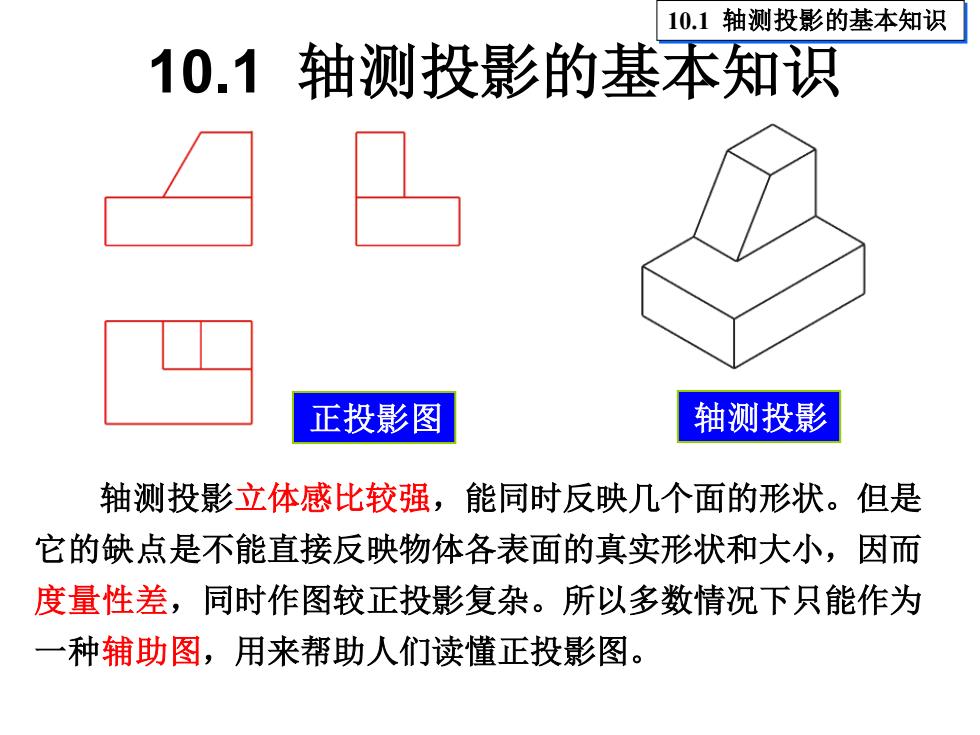

10.1轴测投影的基本知识 10.1 轴测投影的基本知识 正投影图 轴测投影 轴测投影立体感比较强，能同时反映几个面的形状。但是 它的缺点是不能直接反映物体各表面的真实形状和大小，因而 度量性差，同时作图较正投影复杂。所以多数情况下只能作为 一种辅助图，用来帮助人们读懂正投影图
10.1 轴测投影的基本知识 轴测投影立体感比较强，能同时反映几个面的形状。但是 它的缺点是不能直接反映物体各表面的真实形状和大小，因而 度量性差，同时作图较正投影复杂。所以多数情况下只能作为 一种辅助图，用来帮助人们读懂正投影图。 10.1 轴测投影的基本知识 正投影图 轴测投影

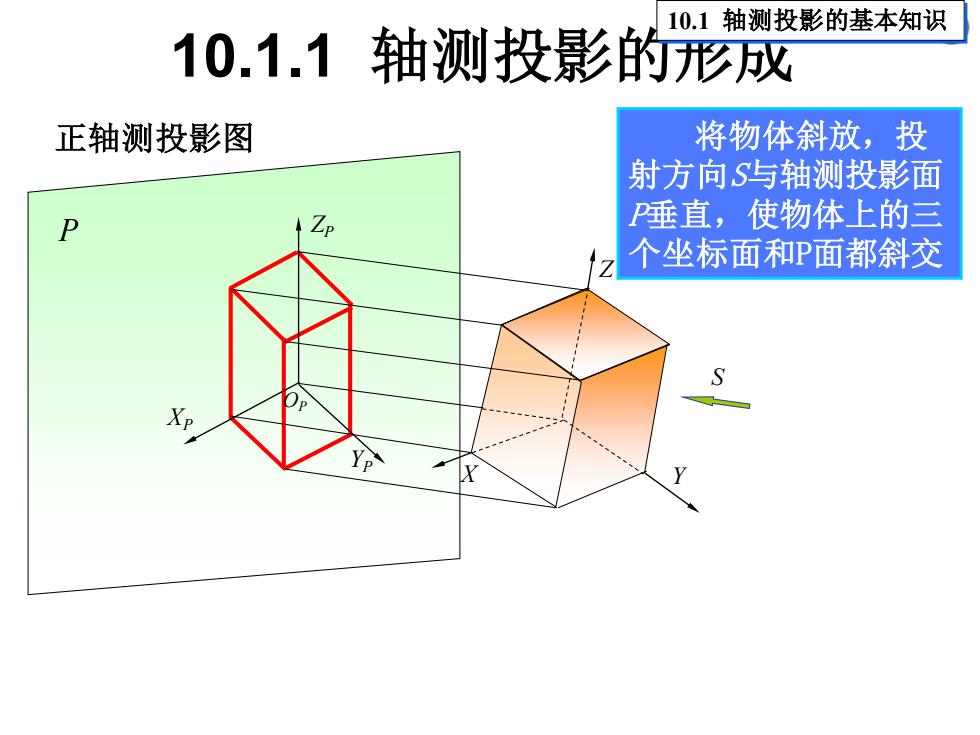

10.1轴测投影的基本知识 10.1.1 轴测投影的形成 正轴测投影图 将物体斜放，投 射方向S与轴测投影面 P P垂直，使物体上的三 个坐标面和P面都斜交 S
P S 将物体斜放，投 射方向S与轴测投影面 P垂直，使物体上的三 个坐标面和P面都斜交 Y Z X OP YP ZP XP 10.1.1 轴测投影的形成10.1 轴测投影的基本知识 正轴测投影图

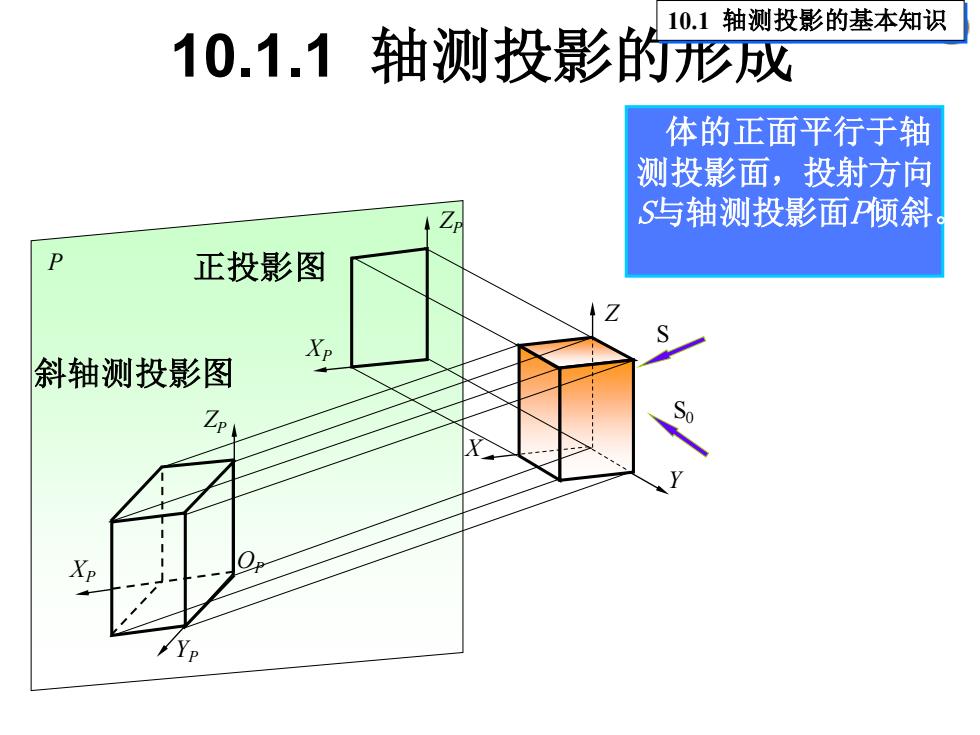

10.1 轴测投影的基本知识 10.1.1 轴测投影的形成 体的正面平行于轴 测投影面，投射方向 S与轴测投影面P倾斜 P 正投影图 斜轴测投影图
P 斜轴测投影图 正投影图 S S0 体的正面平行于轴 测投影面，投射方向 ZP S与轴测投影面P倾斜。 XP X Y Z 10.1.1 轴测投影的形成10.1 轴测投影的基本知识 YP ZP XP OP
