第14章建筑施工图 14.1概述 14.2设计总说明及总平面图 14.3建筑平面图 14.4建筑立面图 14.5建筑剖面图 14.6建筑详图
第14章 建 筑 施 工 图 14.1 概述 14.2 设计总说明及总平面图 14.3 建筑平面图 14.4 建筑立面图 14.5 建筑剖面图 14.6 建筑详图

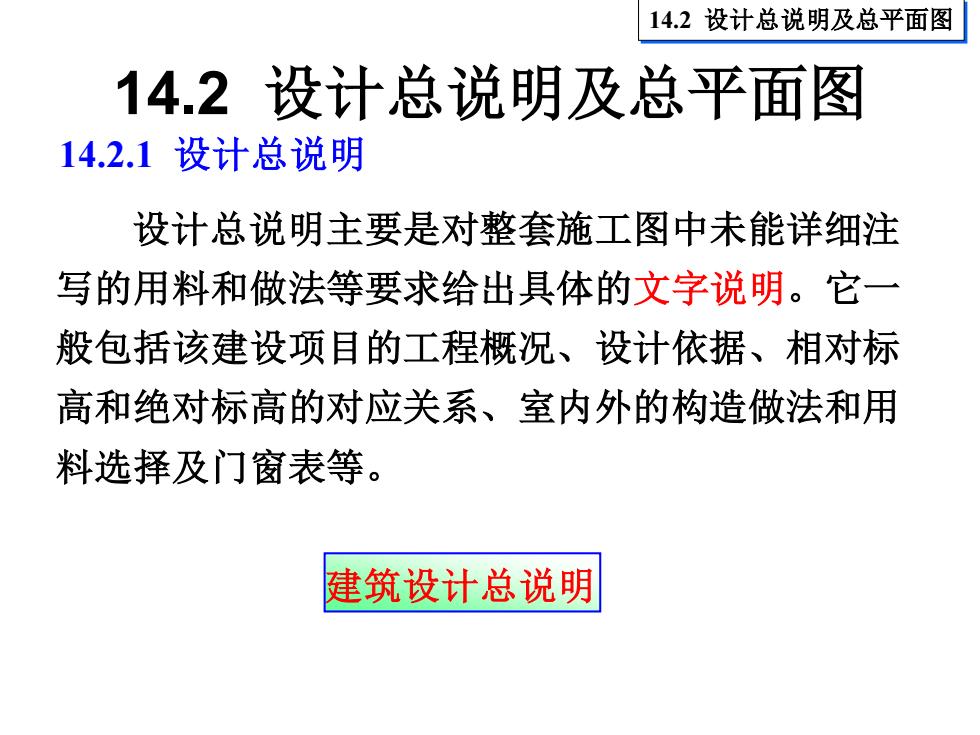

14.2设计总说明及总平面图 14.2 设计总说明及总平面图 14.2.1设计总说明 设计总说明主要是对整套施工图中未能详细注 写的用料和做法等要求给出具体的文字说明。它一 般包括该建设项目的工程概况、设计依据、相对标 高和绝对标高的对应关系、室内外的构造做法和用 料选择及门窗表等。 建筑设计总说明
14.2 设计总说明及总平面图 14.2 设计总说明及总平面图 14.2.1 设计总说明 设计总说明主要是对整套施工图中未能详细注 写的用料和做法等要求给出具体的文字说明。它一 般包括该建设项目的工程概况、设计依据、相对标 高和绝对标高的对应关系、室内外的构造做法和用 料选择及门窗表等。 建筑设计总说明

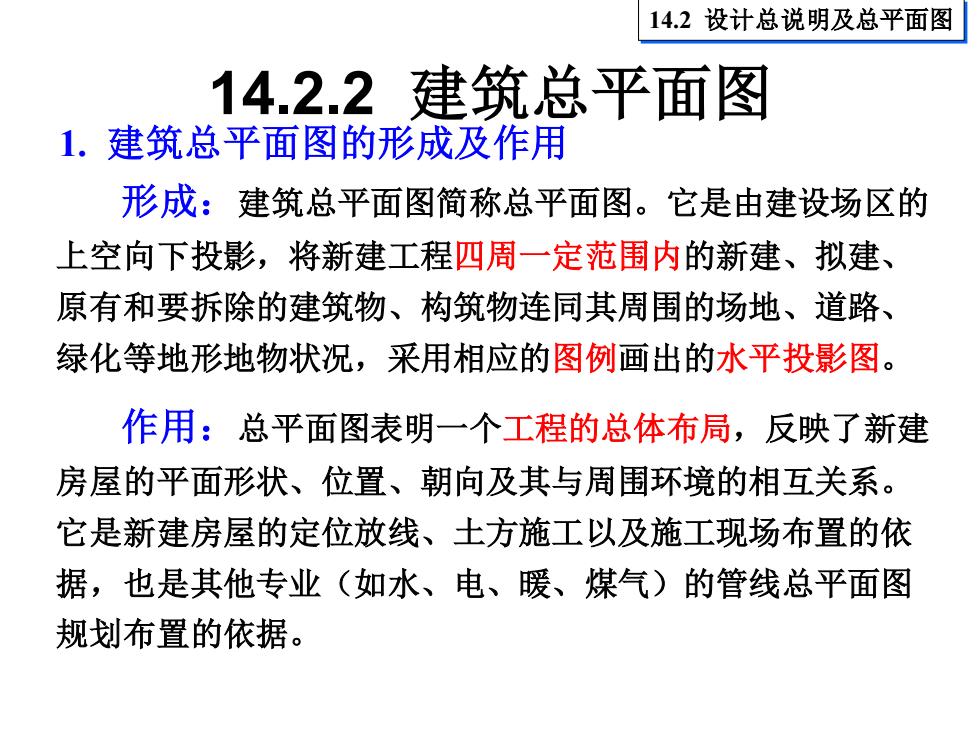

14.2设计总说明及总平面图 14.2.2建筑总平面图 1.建筑总平面图的形成及作用 形成：建筑总平面图简称总平面图。它是由建设场区的 上空向下投影，将新建工程四周一定范围内的新建、拟建、 原有和要拆除的建筑物、构筑物连同其周围的场地、道路、 绿化等地形地物状况，采用相应的图例画出的水平投影图。 作用：总平面图表明一个工程的总体布局，反映了新建 房屋的平面形状、位置、朝向及其与周围环境的相互关系。 它是新建房屋的定位放线、土方施工以及施工现场布置的依 据，也是其他专业（如水、电、暖、煤气)的管线总平面图 规划布置的依据
形成：建筑总平面图简称总平面图。它是由建设场区的 上空向下投影，将新建工程四周一定范围内的新建、拟建、 原有和要拆除的建筑物、构筑物连同其周围的场地、道路、 绿化等地形地物状况，采用相应的图例画出的水平投影图。 14.2 设计总说明及总平面图 14.2.2 建筑总平面图 1. 建筑总平面图的形成及作用 作用：总平面图表明一个工程的总体布局，反映了新建 房屋的平面形状、位置、朝向及其与周围环境的相互关系。 它是新建房屋的定位放线、土方施工以及施工现场布置的依 据，也是其他专业（如水、电、暖、煤气）的管线总平面图 规划布置的依据

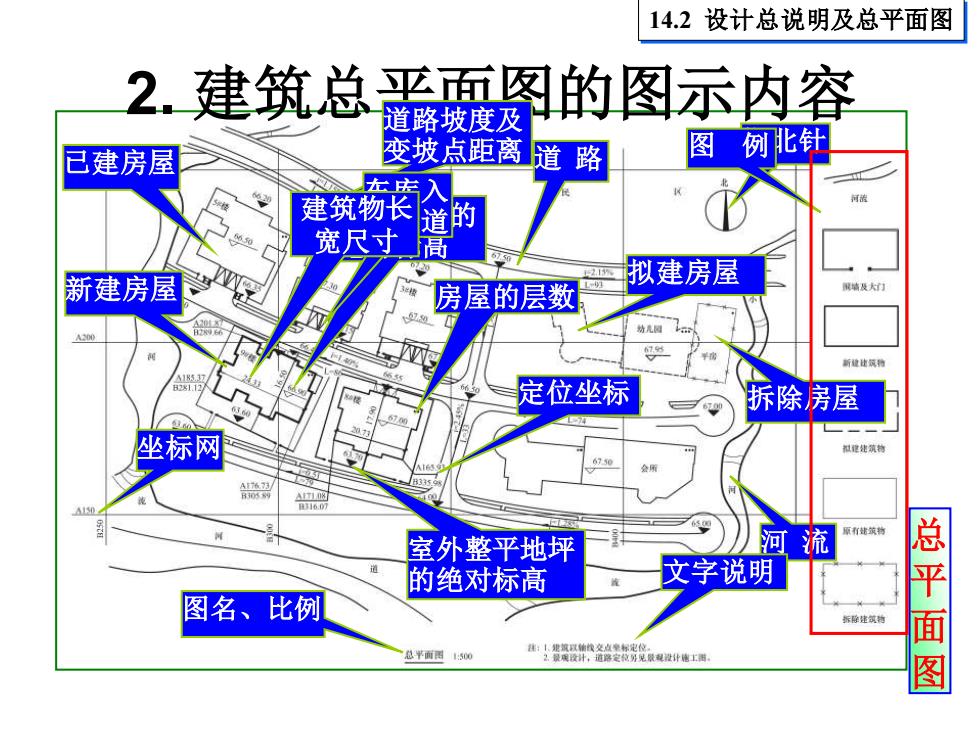

14.2设计总说明及总平面图 2.建筑总亚画图的图示内容 道路坡度及 已建房屋 变坡点距离道路 图例北钍 步入 建筑物来道的 宽尺寸 高 新建房屋 拟建房屋 房屋的层数 墙及大 定位坐标 拆除房屋 坐标网 室外整平地坪 河流 的绝对标高 文字说明 图名、比例 拆静物 焦上投贤资盘老松觉载什感工商。 总平面图
14.2 设计总说明及总平面图 2. 建筑总平面图的图示内容 新建房屋 拆除房屋 拟建房屋 室外整平地坪 的绝对标高 室内地坪的 绝对标高 房屋的层数 图名、比例 已建房屋 道 路 指北针 河 流 坐标网 定位坐标 总 平 面 图 道路坡度及 变坡点距离 车库入 口坡道 文字说明 图 例 建筑物长 宽尺寸

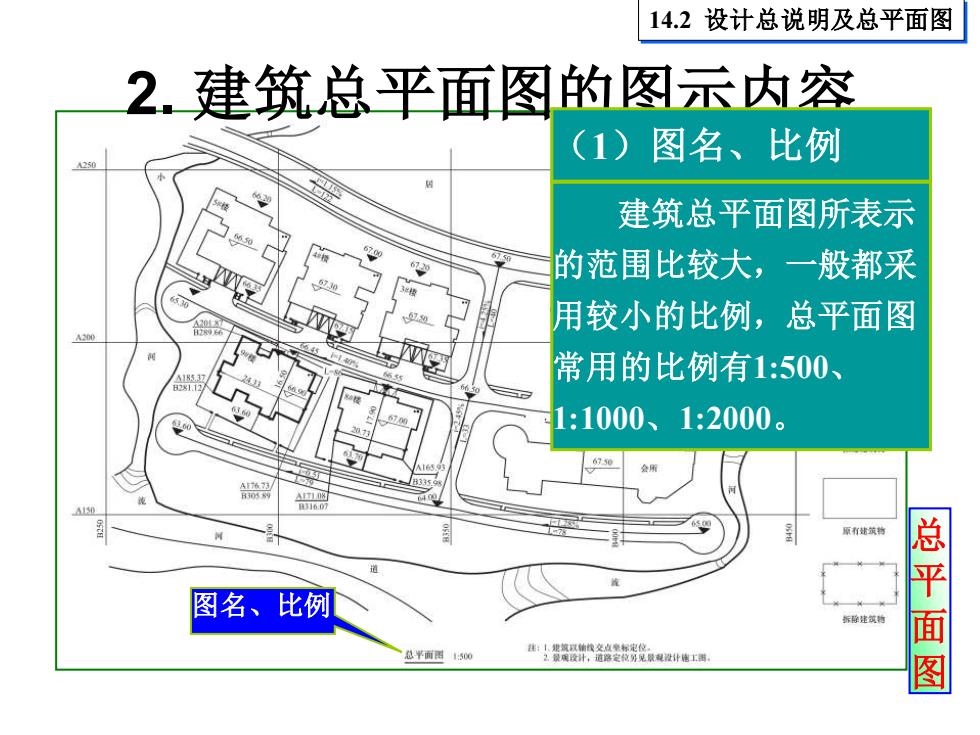

14.2设计总说明及总平面图 2.建筑总平面图的图示内容 (1)图名、比例 建筑总平面图所表示 的范围比较大，一般都采 W 用较小的比例，总平面图 常用的比例有1：500、 1:1000、1:2000。 A3 原有战筑物 图名、比例 拆建筑物 总平面图
14.2 设计总说明及总平面图 2. 建筑总平面图的图示内容 图名、比例 （1）图名、比例 建筑总平面图所表示 的范围比较大，一般都采 用较小的比例，总平面图 常用的比例有1:500、 1:1000、1:2000。 总 平 面 图
