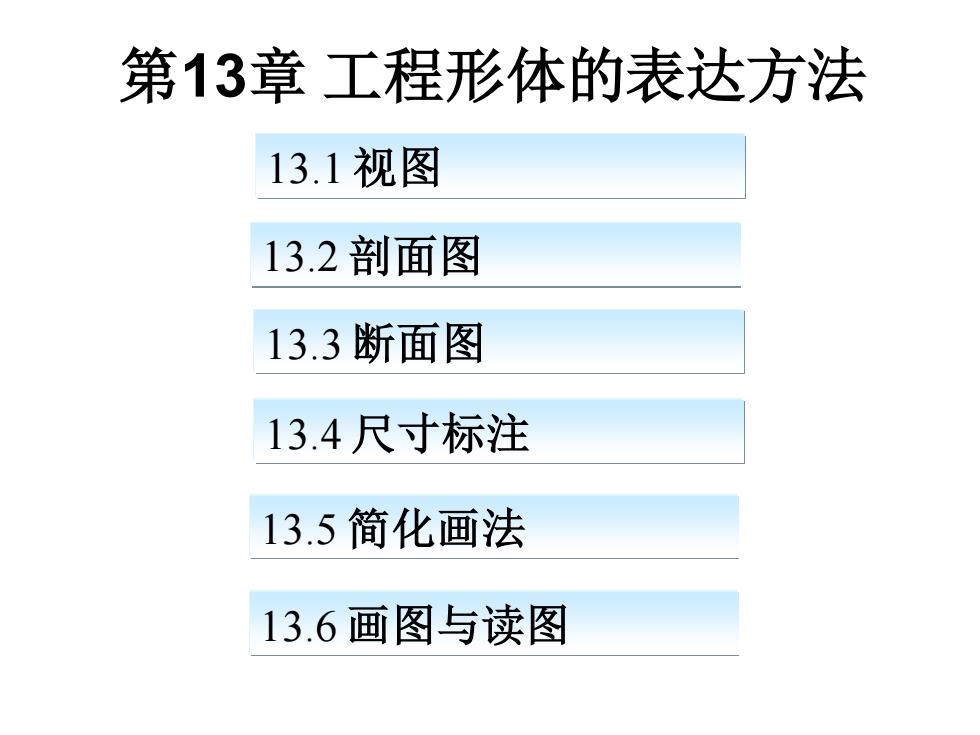

第13章工程形体的表达方法 13.1视图 13.2剖面图 13.3断面图 13.4尺寸标注 13.5简化画法 13.6画图与读图
第13章 工程形体的表达方法 13.1 视图 13.2 剖面图 13.3 断面图 13.4 尺寸标注 13.5 简化画法 13.6 画图与读图

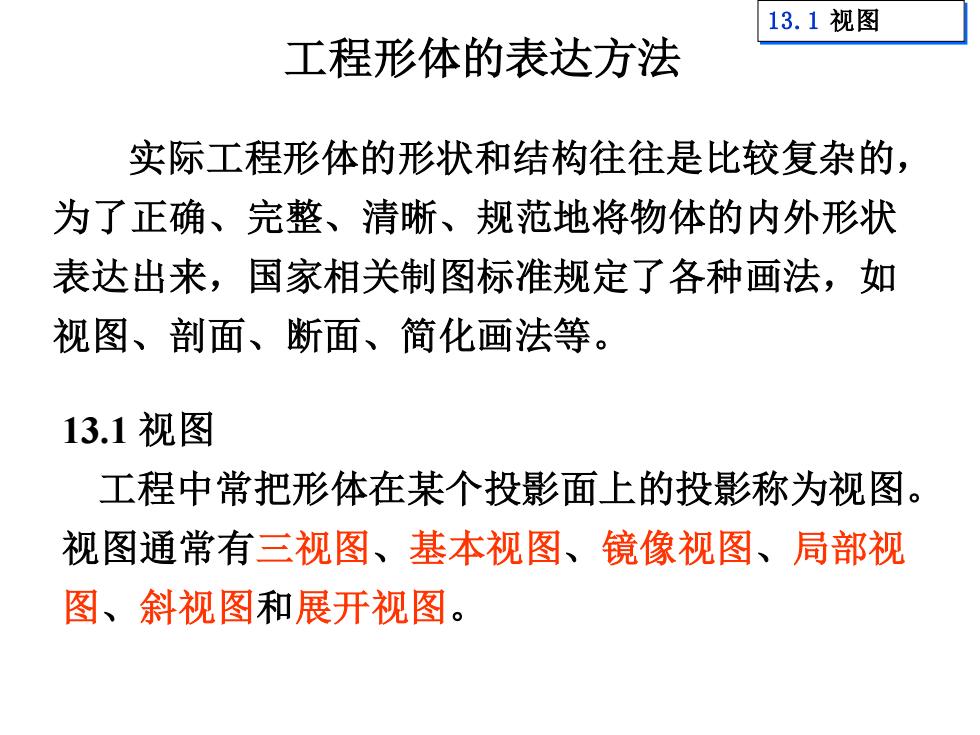

13.1视图 工程形体的表达方法 实际工程形体的形状和结构往往是比较复杂的， 为了正确、完整、清晰、规范地将物体的内外形状 表达出来，国家相关制图标准规定了各种画法，如 视图、剖面、断面、简化画法等。 13.1视图 工程中常把形体在某个投影面上的投影称为视图。 视图通常有三视图、基本视图、镜像视图、局部视 图、斜视图和展开视图
13.1 视图 工程形体的表达方法 实际工程形体的形状和结构往往是比较复杂的， 为了正确、完整、清晰、规范地将物体的内外形状 表达出来，国家相关制图标准规定了各种画法，如 视图、剖面、断面、简化画法等。 13.1 视图 工程中常把形体在某个投影面上的投影称为视图。 视图通常有三视图、基本视图、镜像视图、局部视 图、斜视图和展开视图

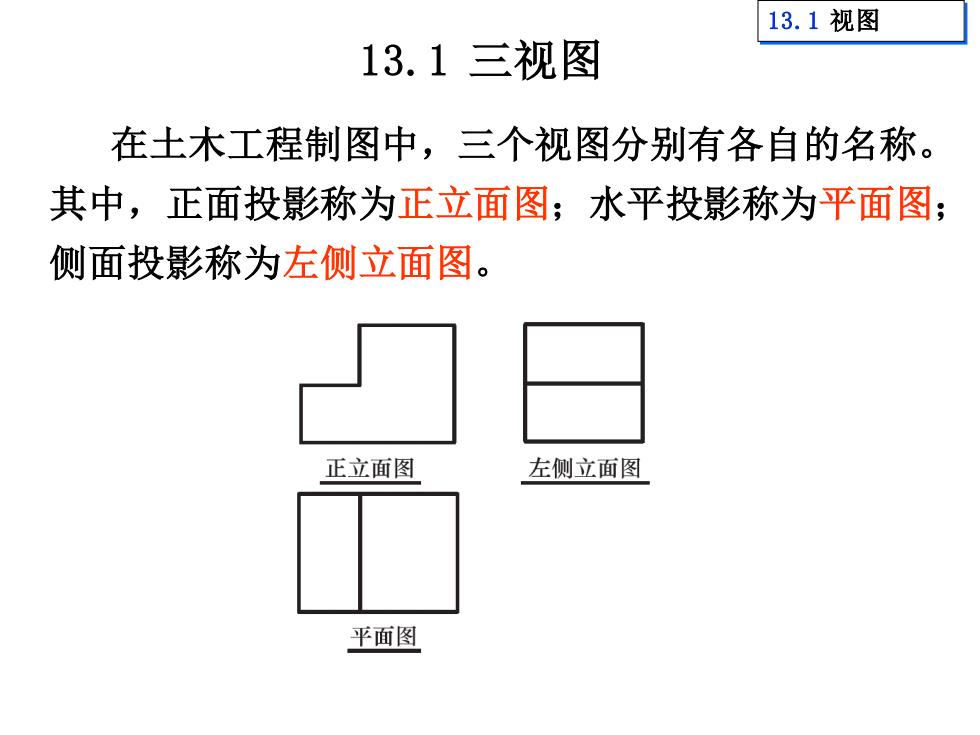

13.1视图 13.1三视图 在土木工程制图中，三个视图分别有各自的名称。 其中，正面投影称为正立面图；水平投影称为平面图； 侧面投影称为左侧立面图。 正立面图 左侧立面图 平面图
13.1 视图 13.1 三视图 在土木工程制图中，三个视图分别有各自的名称。 其中，正面投影称为正立面图；水平投影称为平面图； 侧面投影称为左侧立面图

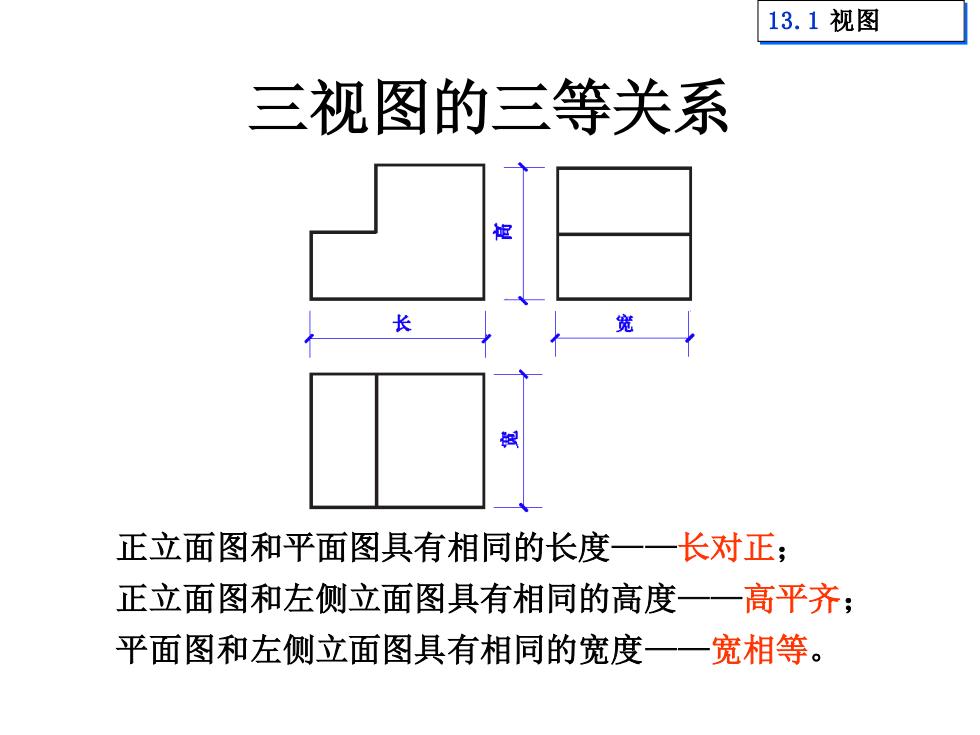

13.1视图 三视图的三等关系 长 宽 阀 正立面图和平面图具有相同的长度一一长对正； 正立面图和左侧立面图具有相同的高度一一高平齐； 平面图和左侧立面图具有相同的宽度一—宽相等
正立面图和平面图具有相同的长度——长对正； 正立面图和左侧立面图具有相同的高度——高平齐； 平面图和左侧立面图具有相同的宽度——宽相等。 13.1 视图 三视图的三等关系

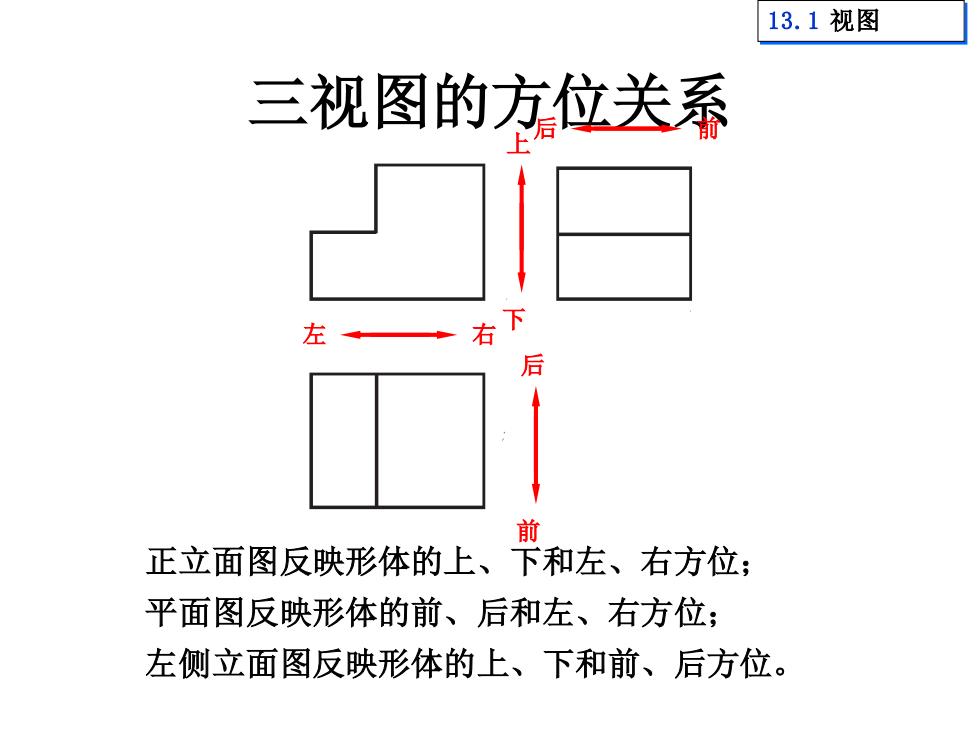

13.1视图 三视图的方位关系 左 右 后 前 正立面图反映形体的上、下和左、右方位； 平面图反映形体的前、后和左、右方位； 左侧立面图反映形体的上、下和前、后方位
左 三视图的方位关系 13.1 视图 右 后 前 上 下 后 前 正立面图反映形体的上、下和左、右方位； 平面图反映形体的前、后和左、右方位； 左侧立面图反映形体的上、下和前、后方位
