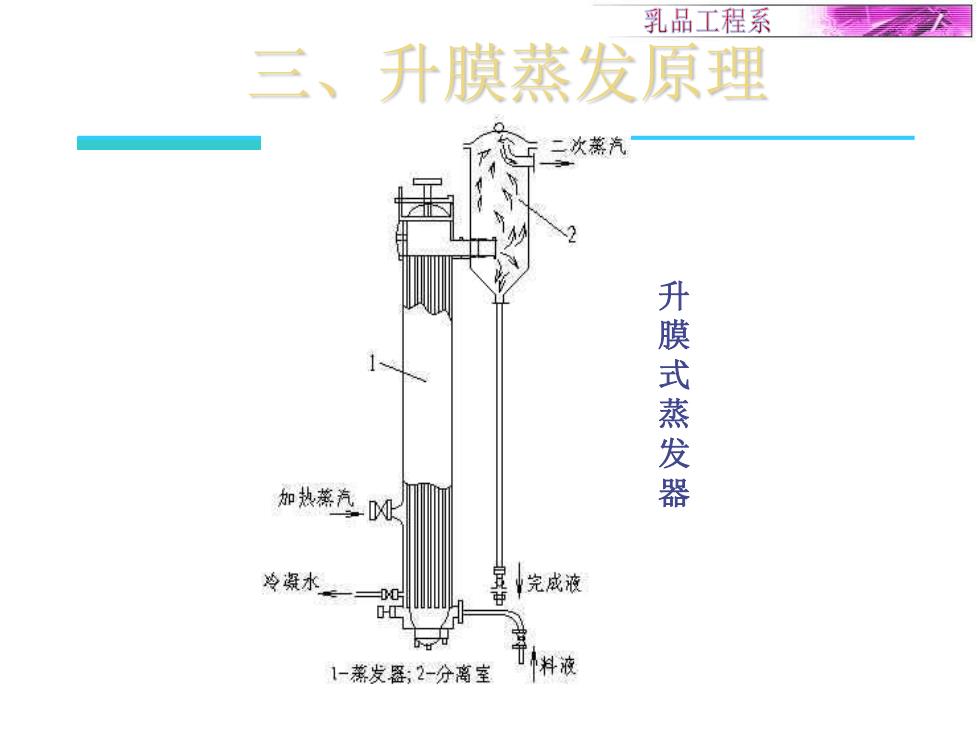

三、升膜蒸发原理 升 膜 式 蒸 发 器
三、升膜蒸发原理 升 膜 式 蒸 发 器

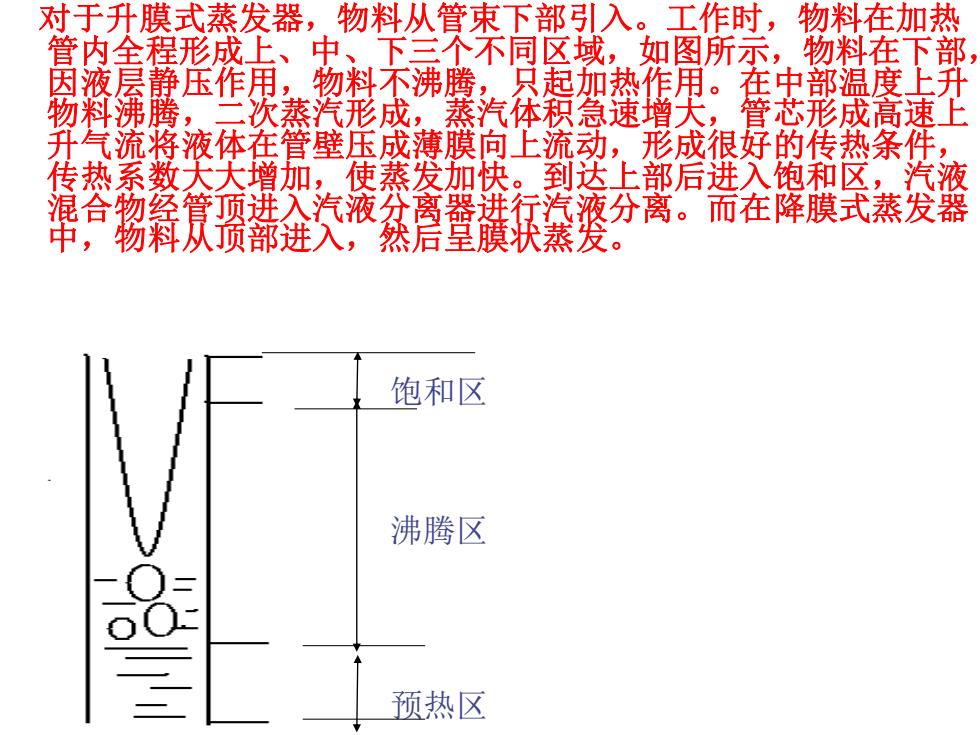

.对于升膜式蒸发器，物料从管束下部引入。工作时，物料在加热 管内全程形成上、中、下三个不同区域，如图所示，物料在下部， 因液层静压作用，物料不沸腾，只起加热作用。在中部温度上升 物料沸腾，二次蒸汽形成，蒸汽体积急速增大，管芯形成高速上 升气流将液体在管壁压成薄膜向上流动，形成很好的传热条件， 传热系数大大增加，使蒸发加快。到达上部后进入饱和区，汽液 混合物经管顶进入汽液分离器进行汽液分离。而在降膜式蒸发器 中，物料从顶部进入，然后呈膜状蒸发。 饱和区 沸腾区 预热区
.对于升膜式蒸发器，物料从管束下部引入。工作时，物料在加热 管内全程形成上、中、下三个不同区域，如图所示，物料在下部， 因液层静压作用，物料不沸腾，只起加热作用。在中部温度上升 物料沸腾，二次蒸汽形成，蒸汽体积急速增大，管芯形成高速上 升气流将液体在管壁压成薄膜向上流动，形成很好的传热条件， 传热系数大大增加，使蒸发加快。到达上部后进入饱和区，汽液 混合物经管顶进入汽液分离器进行汽液分离。而在降膜式蒸发器 中，物料从顶部进入，然后呈膜状蒸发。 饱和区 沸腾区 预热区
降膜式蒸发器
降膜式蒸发器

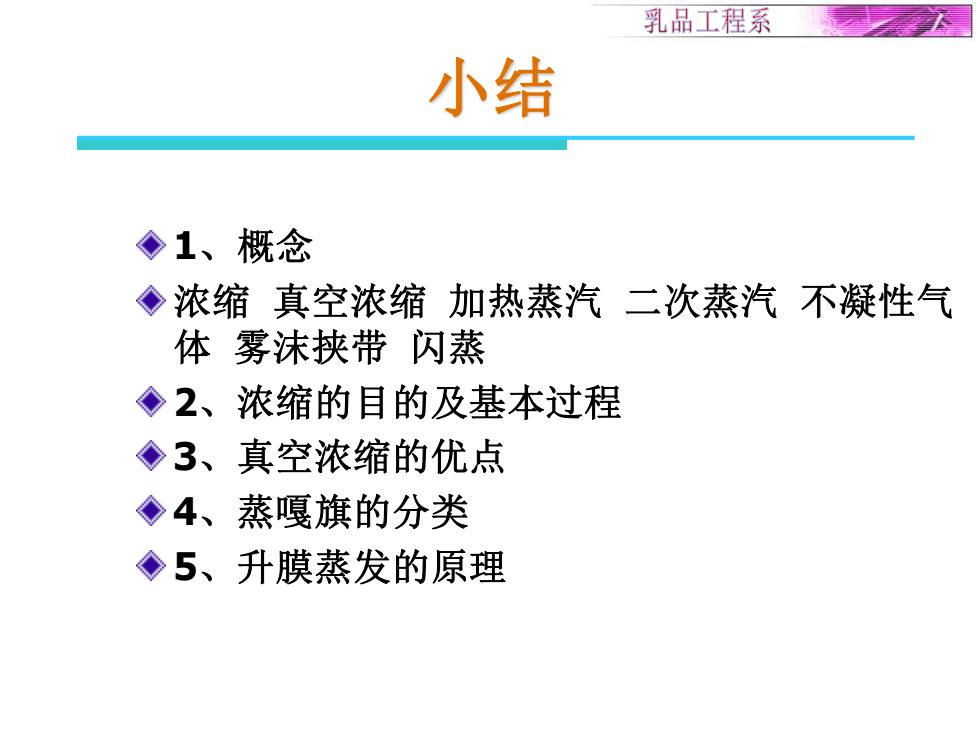

小结 1、概念 浓缩 真空浓缩 加热蒸汽 二次蒸汽 不凝性气 体 雾沫挟带 闪蒸 2、浓缩的目的及基本过程 3、真空浓缩的优点 4、蒸嘎旗的分类 5、升膜蒸发的原理
小结 1、概念 浓缩 真空浓缩 加热蒸汽 二次蒸汽 不凝性气 体 雾沫挟带 闪蒸 2、浓缩的目的及基本过程 3、真空浓缩的优点 4、蒸嘎旗的分类 5、升膜蒸发的原理
教 案 首 页 授课顺序 学时 日期20 年 月 日 班级 课 题 第三节 蒸发器的附属设备 目 的 要 求 1、掌握冷凝器的作用、分类。 2、掌握分离器。 3、掌握真空系统。 4、了解预热器。 重 点 难 点 重点：混合式冷凝器的结构、工作原理。 水环式真空泵的结构、工作原理及特点。 教 学 过 程 讲新课(另附) 教 具 挂 图 课 后 分 析
教 案 首 页 授课顺序 学时 日期20 年 月 日 班级 课 题 第三节 蒸发器的附属设备 目 的 要 求 1、掌握冷凝器的作用、分类。 2、掌握分离器。 3、掌握真空系统。 4、了解预热器。 重 点 难 点 重点：混合式冷凝器的结构、工作原理。 水环式真空泵的结构、工作原理及特点。 教 学 过 程 讲新课(另附) 教 具 挂 图 课 后 分 析
