第七章 真空浓缩设备
第七章 真空浓缩设备
§7-1 概 述
§7-1 概 述
一、概念 1、浓缩 从溶液中除去部分溶剂的单元操作。 2、真空浓缩 在负压下，以较低温度进行浓缩的单元操作。 3、加热蒸汽（饱和蒸汽或生蒸汽） 乳及乳制品生产过程中浓缩所需要的不断 供给的热量都是来自锅炉房的饱和的水蒸汽。 4、二次蒸汽 物料中水分蒸发所形成的蒸汽。 5、不凝性气体 相对于水蒸汽，在一定的压力和温度下不能被凝结的气体，称 为不凝性气体，一般是指空气。 6、雾沫挟带 对于气、液两相的分离设备或反应设备，若气相为连续相、液相 为分散相（例如板式蒸馏塔），而气相速度较大，部分液体会被气体吹散成液 滴并被气体带出。这种现象称为雾沫夹带。产生雾沫夹带会降低设备的分离效 率
一、概念 1、浓缩 从溶液中除去部分溶剂的单元操作。 2、真空浓缩 在负压下，以较低温度进行浓缩的单元操作。 3、加热蒸汽（饱和蒸汽或生蒸汽） 乳及乳制品生产过程中浓缩所需要的不断 供给的热量都是来自锅炉房的饱和的水蒸汽。 4、二次蒸汽 物料中水分蒸发所形成的蒸汽。 5、不凝性气体 相对于水蒸汽，在一定的压力和温度下不能被凝结的气体，称 为不凝性气体，一般是指空气。 6、雾沫挟带 对于气、液两相的分离设备或反应设备，若气相为连续相、液相 为分散相（例如板式蒸馏塔），而气相速度较大，部分液体会被气体吹散成液 滴并被气体带出。这种现象称为雾沫夹带。产生雾沫夹带会降低设备的分离效 率
二、浓缩的目的: 1、除去食品中的大量水分，减轻了重量，减小了体积，节省了包装、贮存 和运输费用。 2、通过了提高食品的浓度，达到贮藏食品的目的。 3、满足后续加工工艺过程的要求
二、浓缩的目的: 1、除去食品中的大量水分，减轻了重量，减小了体积，节省了包装、贮存 和运输费用。 2、通过了提高食品的浓度，达到贮藏食品的目的。 3、满足后续加工工艺过程的要求

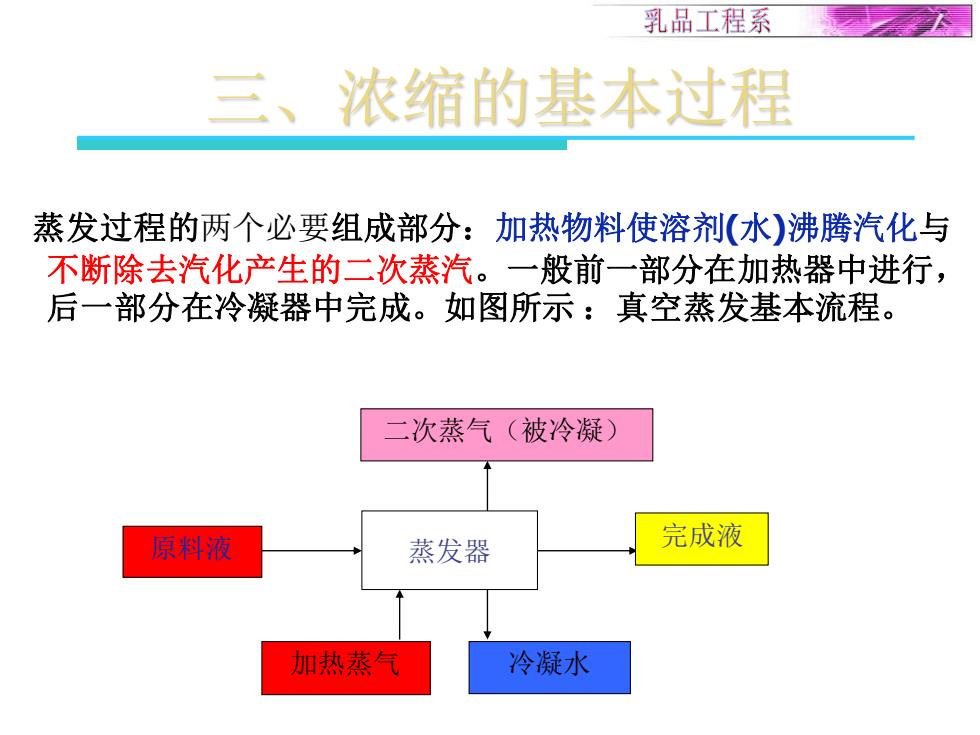

三、浓缩的基本过程 蒸发过程的两个必要组成部分：加热物料使溶剂(水)沸腾汽化与 不断除去汽化产生的二次蒸汽。一般前一部分在加热器中进行， 后一部分在冷凝器中完成。如图所示 ：真空蒸发基本流程。 蒸发器 二次蒸气（被冷凝） 加热蒸气 冷凝水 原料液 完成液
三、浓缩的基本过程 蒸发过程的两个必要组成部分：加热物料使溶剂(水)沸腾汽化与 不断除去汽化产生的二次蒸汽。一般前一部分在加热器中进行， 后一部分在冷凝器中完成。如图所示 ：真空蒸发基本流程。 蒸发器 二次蒸气（被冷凝） 加热蒸气 冷凝水 原料液 完成液
