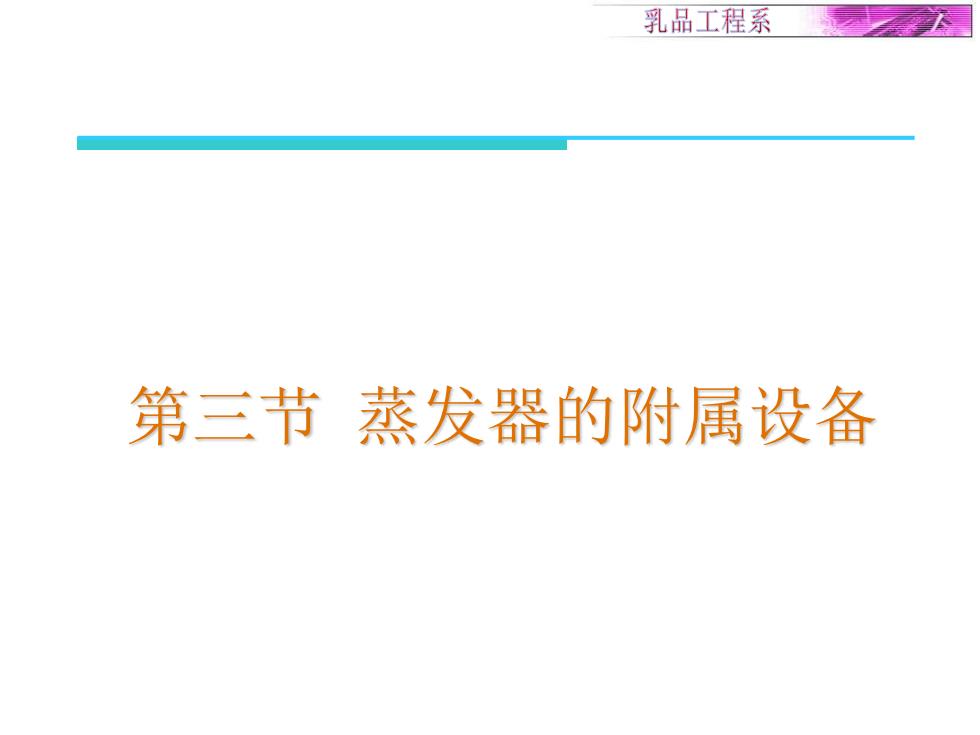

第三节 蒸发器的附属设备
第三节 蒸发器的附属设备

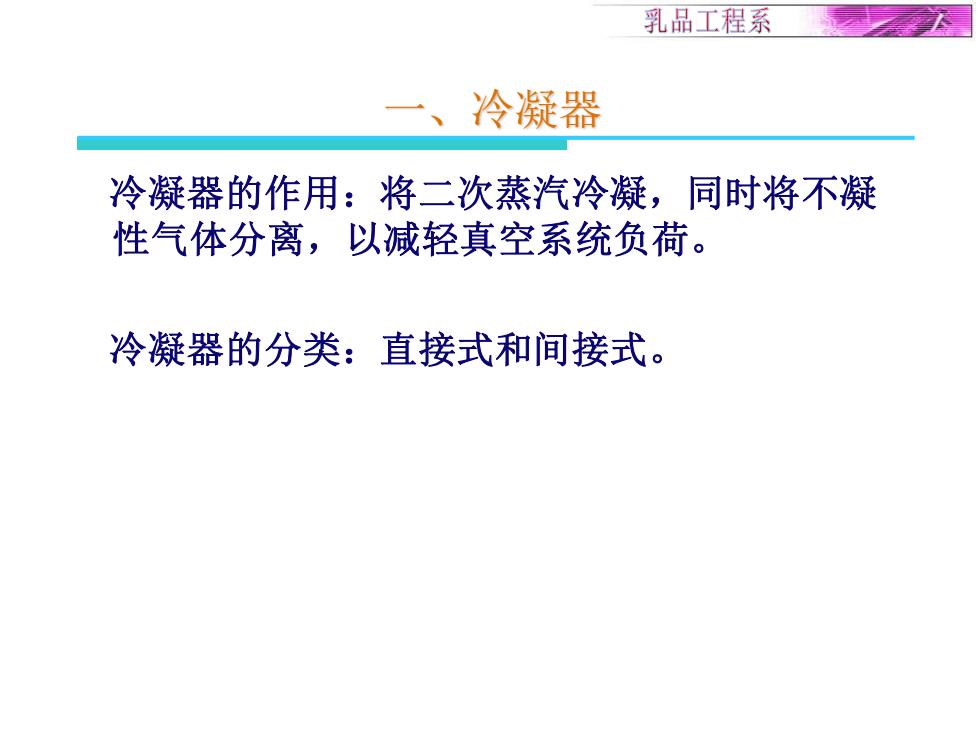

一、冷凝器 冷凝器的作用：将二次蒸汽冷凝，同时将不凝 性气体分离，以减轻真空系统负荷。 冷凝器的分类：直接式和间接式
一、冷凝器 冷凝器的作用：将二次蒸汽冷凝，同时将不凝 性气体分离，以减轻真空系统负荷。 冷凝器的分类：直接式和间接式

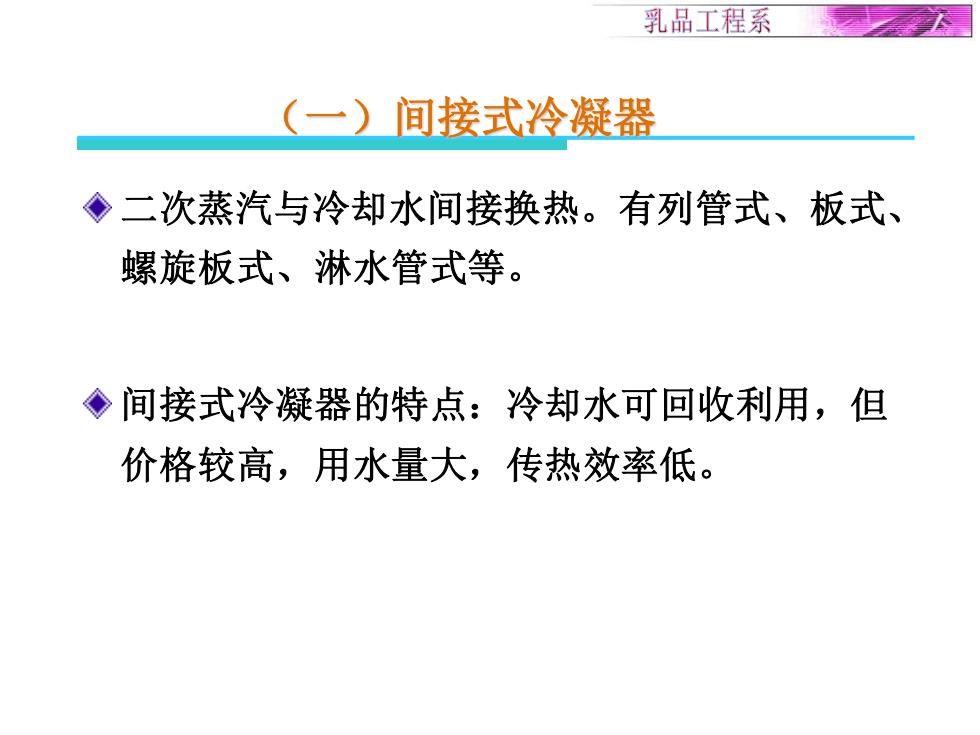

（一）间接式冷凝器 二次蒸汽与冷却水间接换热。有列管式、板式、 螺旋板式、淋水管式等。 间接式冷凝器的特点：冷却水可回收利用，但 价格较高，用水量大，传热效率低
（一）间接式冷凝器 二次蒸汽与冷却水间接换热。有列管式、板式、 螺旋板式、淋水管式等。 间接式冷凝器的特点：冷却水可回收利用，但 价格较高，用水量大，传热效率低

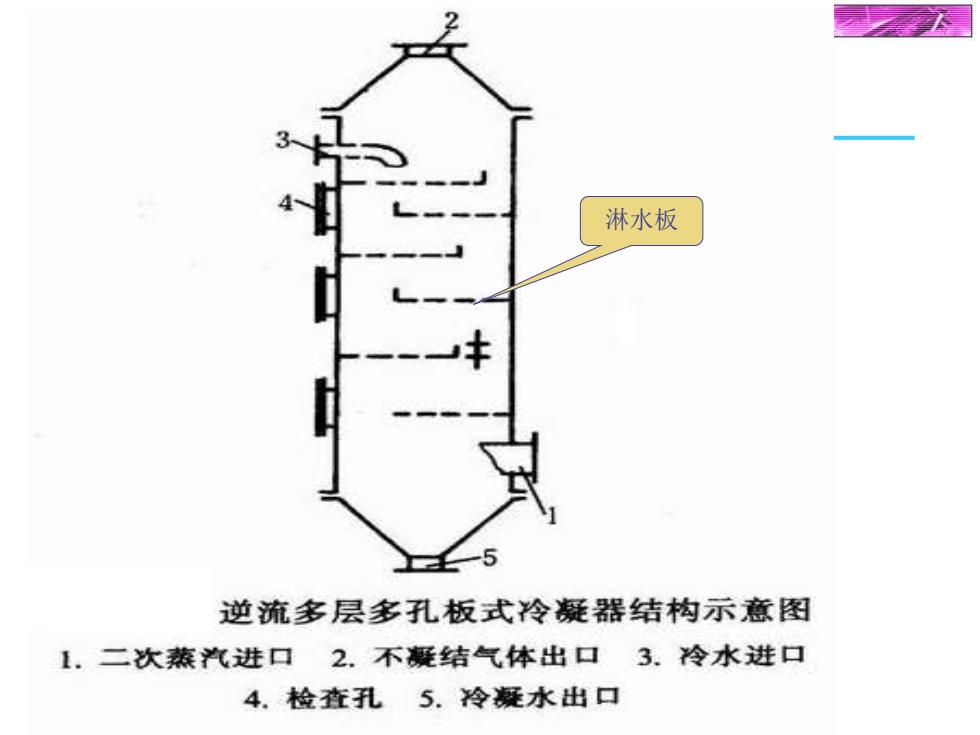

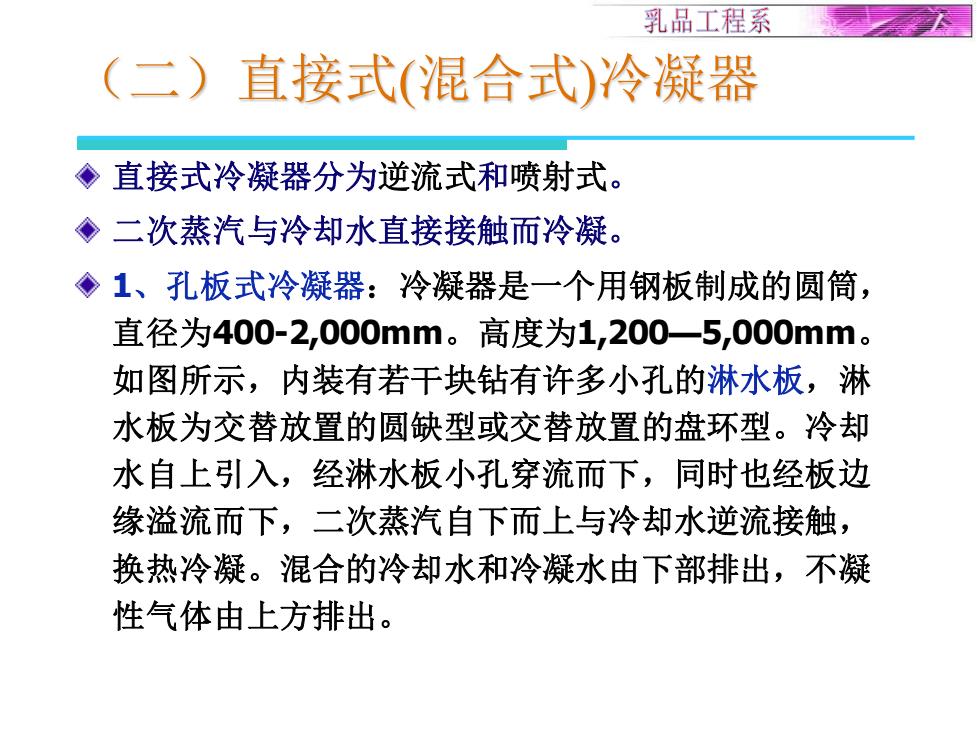

（二）直接式(混合式)冷凝器 直接式冷凝器分为逆流式和喷射式。 二次蒸汽与冷却水直接接触而冷凝。 1、孔板式冷凝器：冷凝器是一个用钢板制成的圆筒， 直径为400-2,000mm。高度为1,200—5,000mm。 如图所示，内装有若干块钻有许多小孔的淋水板，淋 水板为交替放置的圆缺型或交替放置的盘环型。冷却 水自上引入，经淋水板小孔穿流而下，同时也经板边 缘溢流而下，二次蒸汽自下而上与冷却水逆流接触， 换热冷凝。混合的冷却水和冷凝水由下部排出，不凝 性气体由上方排出
（二）直接式(混合式)冷凝器 直接式冷凝器分为逆流式和喷射式。 二次蒸汽与冷却水直接接触而冷凝。 1、孔板式冷凝器：冷凝器是一个用钢板制成的圆筒， 直径为400-2,000mm。高度为1,200—5,000mm。 如图所示，内装有若干块钻有许多小孔的淋水板，淋 水板为交替放置的圆缺型或交替放置的盘环型。冷却 水自上引入，经淋水板小孔穿流而下，同时也经板边 缘溢流而下，二次蒸汽自下而上与冷却水逆流接触， 换热冷凝。混合的冷却水和冷凝水由下部排出，不凝 性气体由上方排出
淋水板
淋水板
