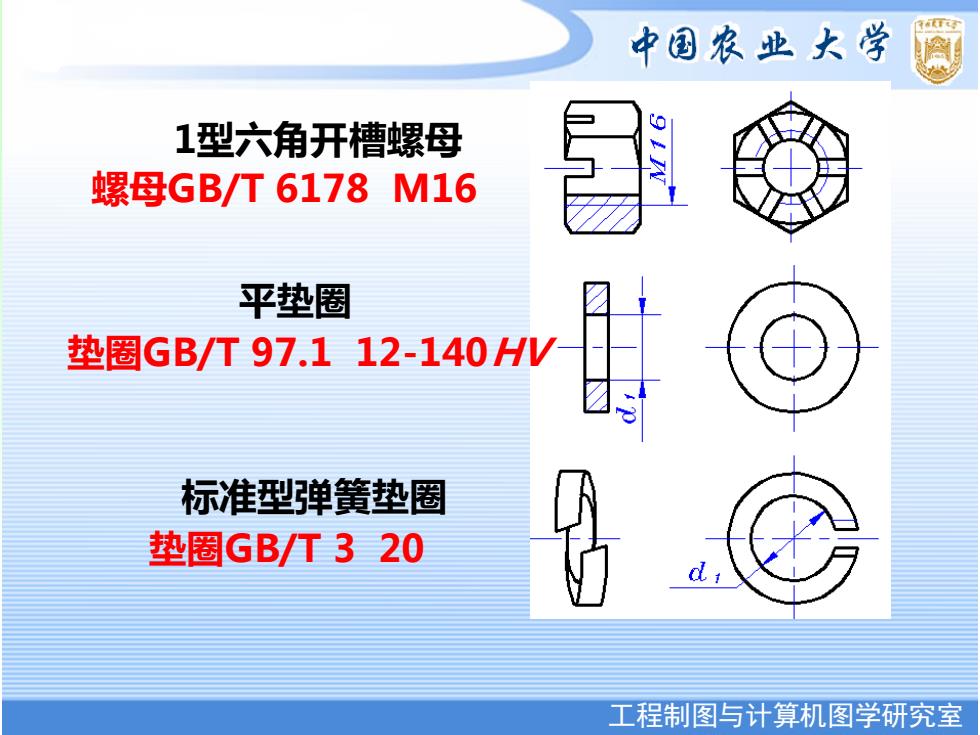

中国农业大学 1型六角开槽螺母 螺母GB/T6178M16 平垫圈 垫圈GB/T97.112-140HV 标准型弹簧垫圈 垫圈GB/T320 d 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 螺母GB/T 6178 M16 1型六角开槽螺母 平垫圈 垫圈GB/T 97.1 12-140HV 标准型弹簧垫圈 垫圈GB/T 3 20

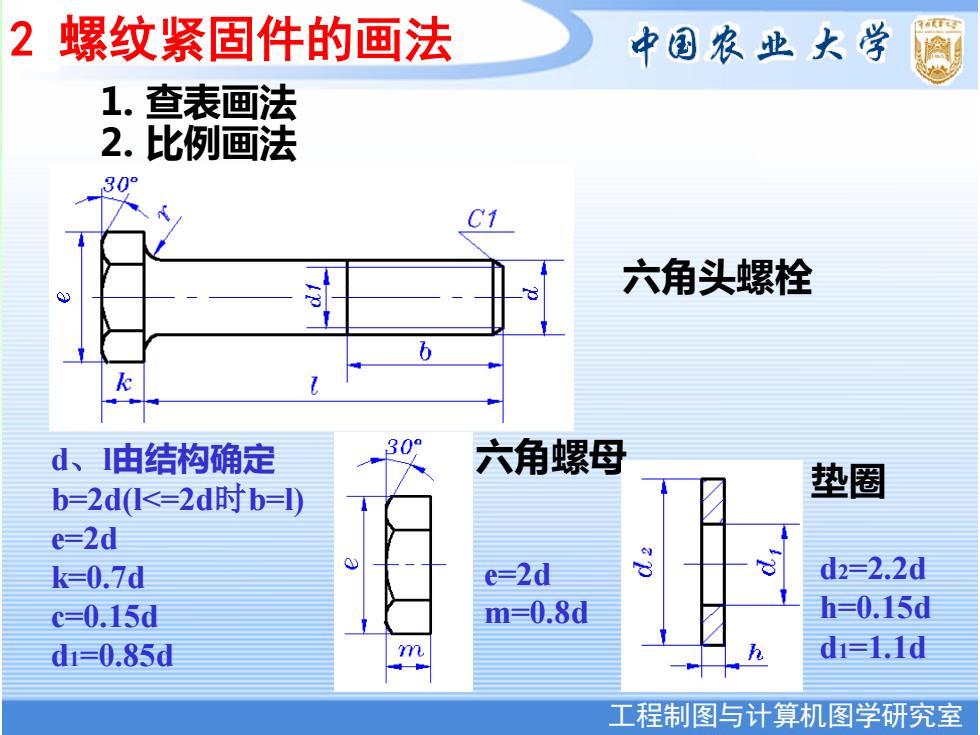

2螺纹紧固件的画法 中国农业大学 1.查表画法 2.比例画法 30 C1 六角头螺栓 d、1由结构确定 309 六角螺母 b=2d1<=2d时b=l） 垫圈 e=2d k0.7d e=2d d2=2.2d c=0.15d m0.8d h=0.15d d1=0.85d d=1.1d 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2 螺纹紧固件的画法 六角头螺栓 d、l由结构确定 b=2d(l<=2d时b=l) e=2d k=0.7d c=0.15d d1=0.85d 六角螺母 垫圈 e=2d m=0.8d d2=2.2d h=0.15d d1=1.1d 1. 查表画法 2. 比例画法

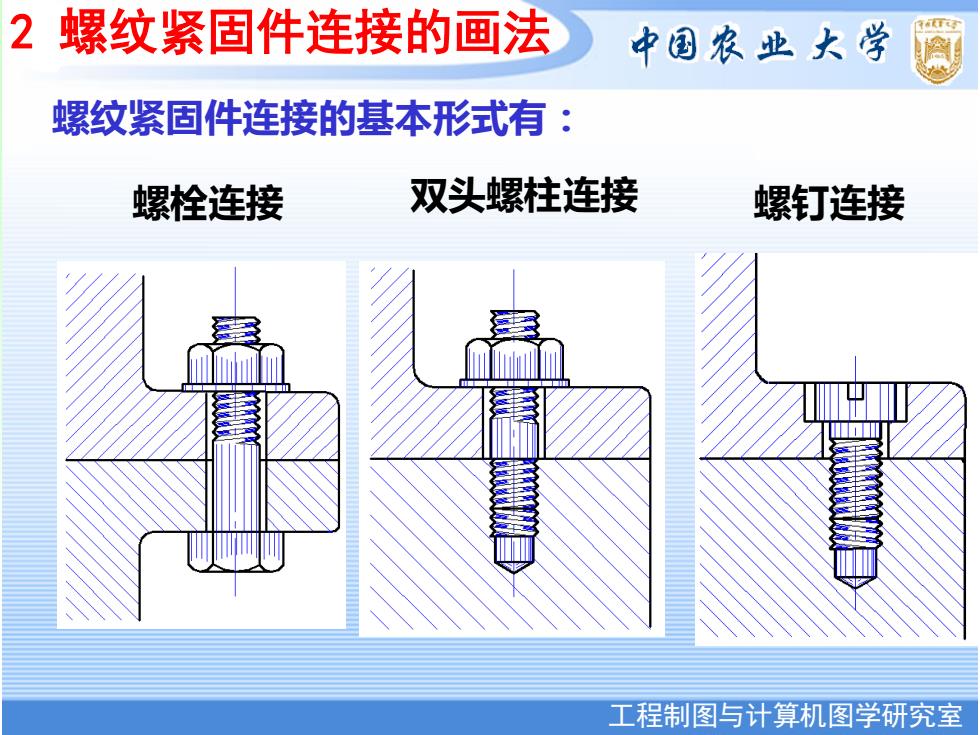

2螺纹紧固件连接的画法 中国农业大学 螺纹紧固件连接的基本形式有： 螺栓连接 双头螺柱连接 螺钉连接 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2 螺纹紧固件连接的画法 螺纹紧固件连接的基本形式有： 螺栓连接 双头螺柱连接 螺钉连接
