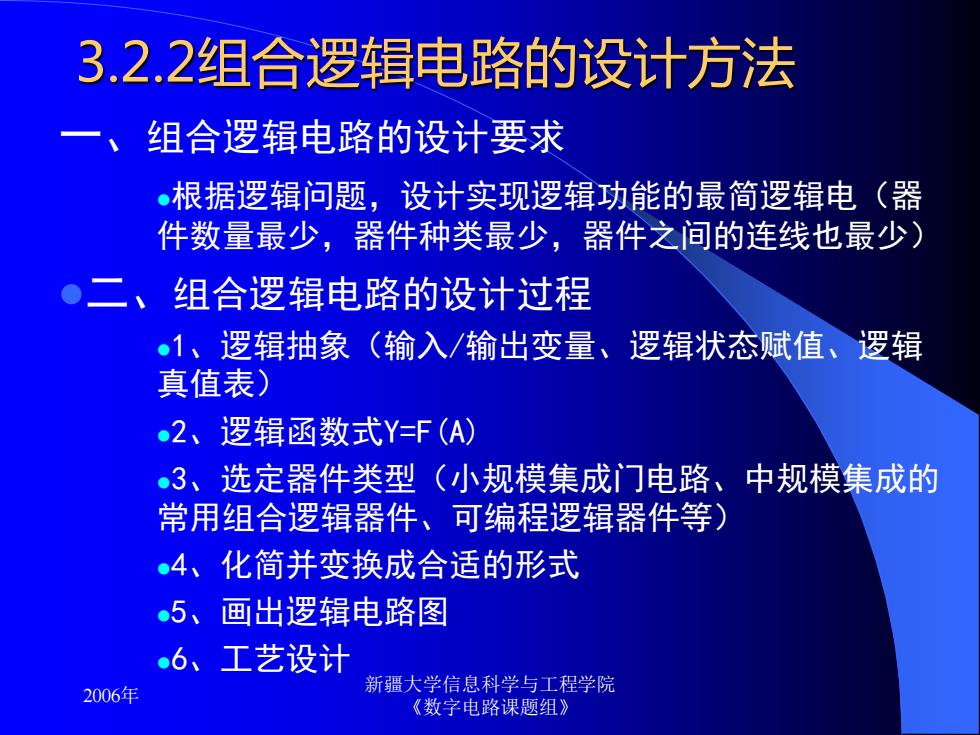

3.2.2组合逻辑电路的设计方法 一、组合逻辑电路的设计要求 ●根据逻辑问题，设计实现逻辑功能的最简逻辑电（器 件数量最少，器件种类最少，器件之间的连线也最少) ●二、组合逻辑电路的设计过程 。1、逻辑抽象（输入/输出变量、逻辑状态赋值、逻辑 真值表) ●2、逻辑函数式Y=F(A) 3、选定器件类型（小规模集成门电路、中规模集成的 常用组合逻辑器件、可编程逻辑器件等) ●4、化简并变换成合适的形式 ●5、画出逻辑电路图 6、工艺设计 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 3.2.2组合逻辑电路的设计方法 一、组合逻辑电路的设计要求 ⚫根据逻辑问题，设计实现逻辑功能的最简逻辑电（器 件数量最少，器件种类最少，器件之间的连线也最少） ⚫二、组合逻辑电路的设计过程 ⚫1、逻辑抽象（输入/输出变量、逻辑状态赋值、逻辑 真值表） ⚫2、逻辑函数式Y=F(A) ⚫3、选定器件类型（小规模集成门电路、中规模集成的 常用组合逻辑器件、可编程逻辑器件等） ⚫4、化简并变换成合适的形式 ⚫5、画出逻辑电路图 ⚫6、工艺设计
图3.2.2 组合逻辑电路的设计过程 用门电路 将函数 逻辑 式化简 电路图 逻辑 逻辑 逻辑 选定器 问题 真值表 函数式 件类型 将函数 逻辑 用MSI组合 式变换 电路图 电路或PLD 返回 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 图3.2.2 组合逻辑电路的设计过程 返回返回

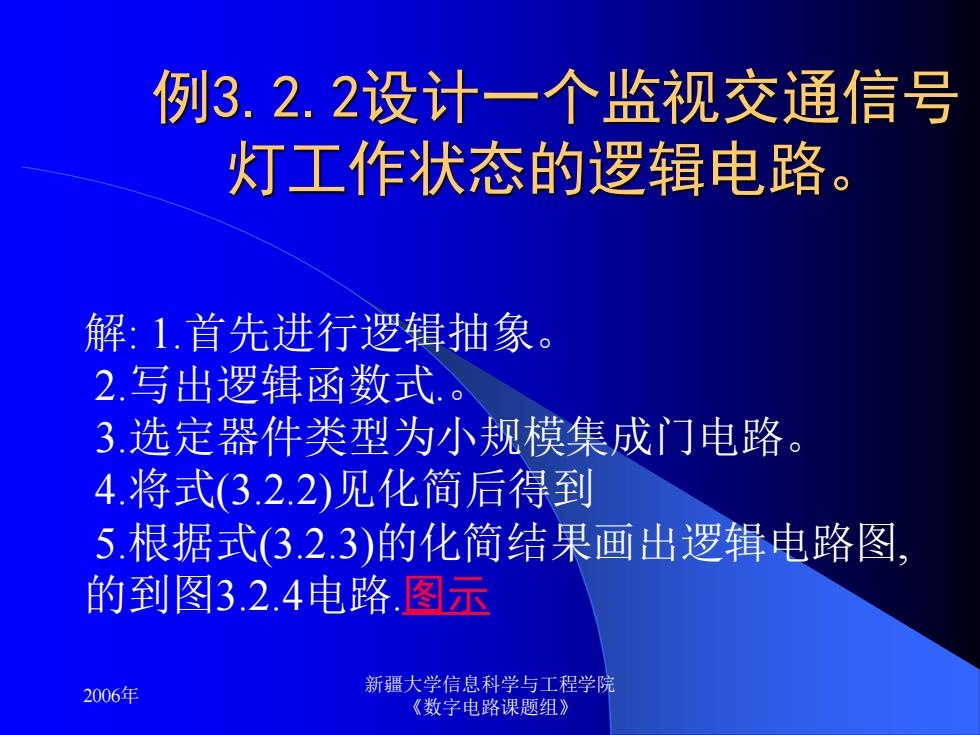

例3.2.2设计一个监视交通信号 灯工作状态的逻辑电路。 解：1.首先进行逻辑抽象。 2.写出逻辑函数式。 3.选定器件类型为小规模集成门电路。 4.将式(3.2.2)见化简后得到 5.根据式(3.2.3)的化简结果画出逻辑电路图， 的到图3.2.4电路图丞 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 例3.2.2设计一个监视交通信号 灯工作状态的逻辑电路。 解: 1.首先进行逻辑抽象。 2.写出逻辑函数式.。 3.选定器件类型为小规模集成门电路。 4.将式(3.2.2)见化简后得到 5.根据式(3.2.3)的化简结果画出逻辑电路图, 的到图3.2.4电路.图示

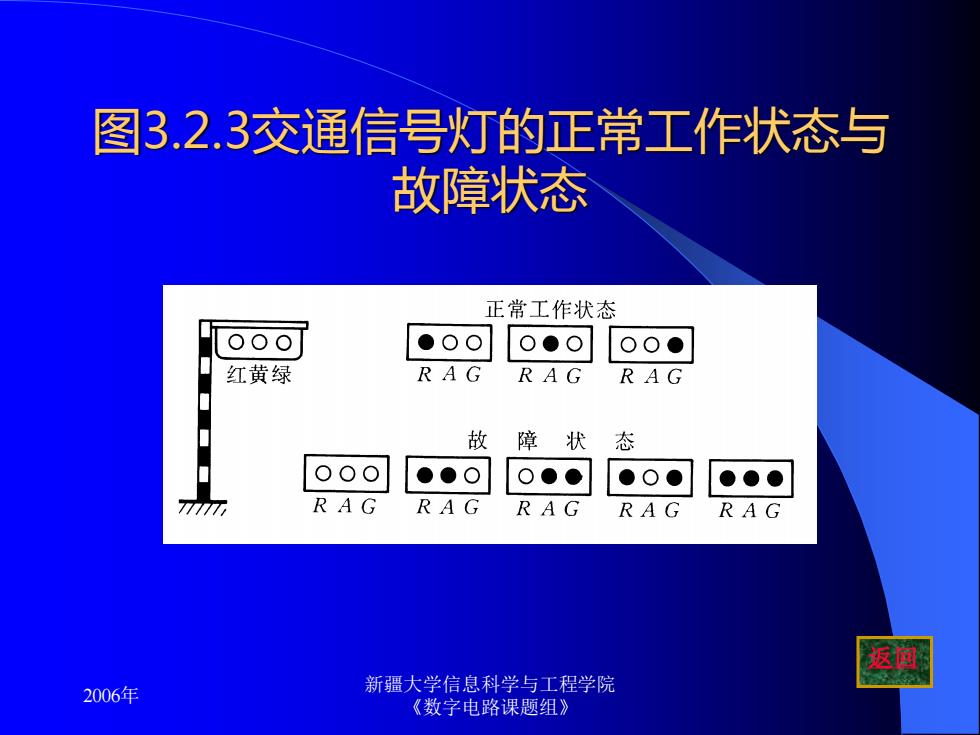

图3.2.3交通信号灯的正常工作状态与 故障状态 正常工作状态 000 ●00 0●0 00● 红黄绿 RAG RAG RAG 故 障状 态 000 ●●0 0●● ●0● ●●● RAG RAG RAG RAG RAG 返回 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 图3.2.3交通信号灯的正常工作状态与 故障状态 返回
例3.2.2设计一个监视交通信号灯 工作状态的逻辑电路。 解：1.首先进行逻辑抽象。 取红、黄、绿三盏灯的状态为输人变量，分别用R、A、G表示，并规定灯亮 时为1，不亮时为0。取故障信号为输出变量，以Z表示之，并规定正常工作状 态下Z为0，发生故障时Z为1。 根据题意可列出表3.2.2所示的逻辑真值表。 表3.2.2例3.2.2的逻辑真值表 R A G Z 0 0 0 1 0 0 0 0 0 2 1 a 0 1 0 1 1 1 0 1 1 2.写出逻辑函数式。 由表3.2.2知 Z=RA G+RAG+RAG+RAG+RAG (3.2.2) 3.选定器件类型为小规模集成门电路。 4.将式(3.2.2)化简后得到 Z=RAG+RA+RG+AG (3.2.3) 5.根据式(3.2.3)的化简结果画出逻辑电路图，得到图3.2.4电路。 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 例3.2.2设计一个监视交通信号灯 工作状态的逻辑电路
