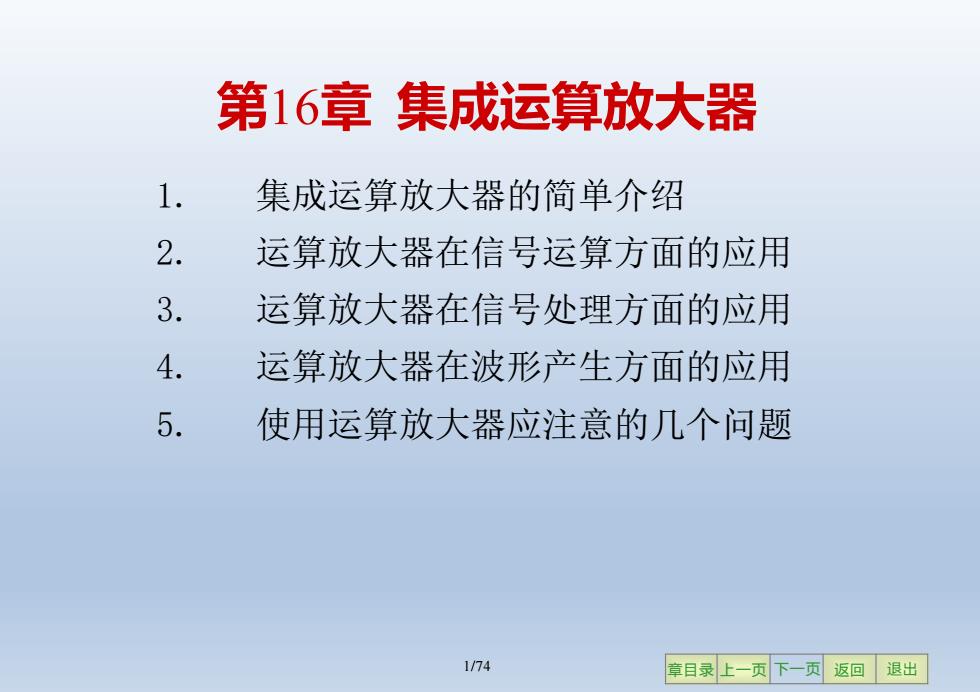

第16章集成运算放大器 1. 集成运算放大器的简单介绍 2. 运算放大器在信号运算方面的应用 3. 运算放大器在信号处理方面的应用 4. 运算放大器在波形产生方面的应用 5. 使用运算放大器应注意的几个问题 1/74 章目录上一页下一页返回退出
1/74 章目录 上一页 下一页 返回 退出 第16章 集成运算放大器 1. 集成运算放大器的简单介绍 2. 运算放大器在信号运算方面的应用 3. 运算放大器在信号处理方面的应用 4. 运算放大器在波形产生方面的应用 5. 使用运算放大器应注意的几个问题
16.1集成运算放大器的简单介绍 集成运算放大器是一种具有很高放大倍数的多 级直接耦合放大电路，是发展最早、应用最广泛的 一种模拟集成电路。 集成电路是把整个电路的各个元件以及相互之 间的连接同时制造在一块半导体芯片上，组成一个不 可分的整体。 集成电路特点：体积小、重量轻、功耗低、可 靠性高、价格低。 按集成度 小、中、大和超大规模 集成电路分类 按导电类型双、单极性和两种兼容 按功能 数字和模拟 2/74 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 16.1 集成运算放大器的简单介绍 集成运算放大器是一种具有很高放大倍数的多 级直接耦合放大电路, 是发展最早、应用最广泛的 一种模拟集成电路。 集成电路 是把整个电路的各个元件以及相互之 间的连接同时制造在一块半导体芯片上, 组成一个不 可分的整体。 集成电路特点：体积小、重量轻、功耗低、可 靠性高、价格低。 集成电路分类 按功能 按集成度 小、中、大和超大规模 按导电类型双、单极性和两种兼容 数字和模拟 2/74
16.1.1集成运算放大器的特点 1.元器件参数的一致性和对称性好； 2. 电阻的阻值受到限制，大电阻常用晶体管恒流 源代替，电位器需外接； 3.电感、电容不易集成，常采用外接方式： 4.二极管多用晶体管的发射结代替。 各类型号集成运算放大 器 3/74 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 各类型号集成运算放大 器 16.1.1 集成运算放大器的特点 1.元器件参数的一致性和对称性好； 2. 电阻的阻值受到限制，大电阻常用晶体管恒流 源代替，电位器需外接； 3.电感、电容不易集成，常采用外接方式； 4.二极管多用晶体管的发射结代替。 3/74
16.1.2电路的简单说明 输入级 中间级 输出 ● 偏置 电 运算放大器方框图 输入级：输入电阻高，能减小零点漂移和抑制干 扰信号，都采用带恒流源的差分放大器。 中间级：要求电压放大倍数高。常采用带恒流源 的共发射极放大电路构成。 输出级：与负载相接，要求输出电阻低，带负载 能力强，一般由互补功率放大电路或射极输出器构成。 偏置电路：一般由各种恒流源等电路组成。 4/74 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 16.1.2 电路的简单说明 运算放大器方框图 输入级：输入电阻高，能减小零点漂移和抑制干 扰信号，都采用带恒流源的差分放大器。 中间级：要求电压放大倍数高。常采用带恒流源 的共发射极放大电路构成。 输出级：与负载相接，要求输出电阻低，带负载 能力强，一般由互补功率放大电路或射极输出器构成。 偏置电路: 一般由各种恒流源等电路组成。 输入级 中间级 输出 级 偏置 电路 4/74
信号传 输方向 实际运算放大器 +Ucc 开环电压放大倍数 反相 输入端 +Ucc输出 u uo 8 7 6 F007 u+ 输出端 1 2 3 4 同相 输入端 -Ucc Uc (a) (b)c 集成运算放大器的管脚和符号 (a)符号； (b)引脚 。中间对基大琴 5/74 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 – + + Auo – + + +UCC –UCC uO – + + u– u + – + Auo + 输入端 同相 输入端 信号传 输方向 反相 输出端 实际运算放大器 开环电压放大倍数 (a) 集成运算放大器的管脚和符号 (a) 符号; (b)引脚 8 7 6 5 F007 1 2 3 4 5/74 U U+ (b) UC C +UCC输出
