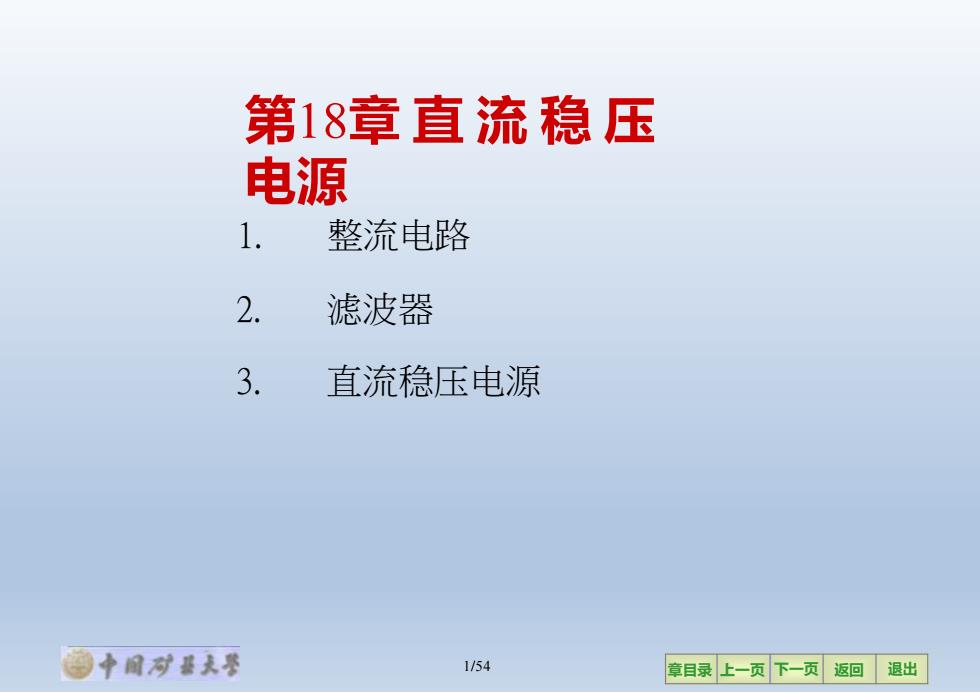

第18章直流稳压 电源 1. 整流电路 2. 滤波器 3. 直流稳压电源 ●中闻对整天琴 1/54 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 第18章 直 流 稳 压 电源 1/54 1. 整流电路 2. 滤波器 3. 直流稳压电源
第18章 直流稳压电源 小功率直流稳压电源的组成 变压 整流 滤波 稳压 交流电源 负载 本 功能：把交流电压变成稳定的大小合适的直流电压。 的中国对基大琴 2/54 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 第18章 直流稳压电源 功能：把交流电压变成稳定的大小合适 的直流电压。 交流电源 负载 小功率直流稳压电源的组成 变压 整流 滤波 稳压 u1 u2 u3 u4 uO 2/54

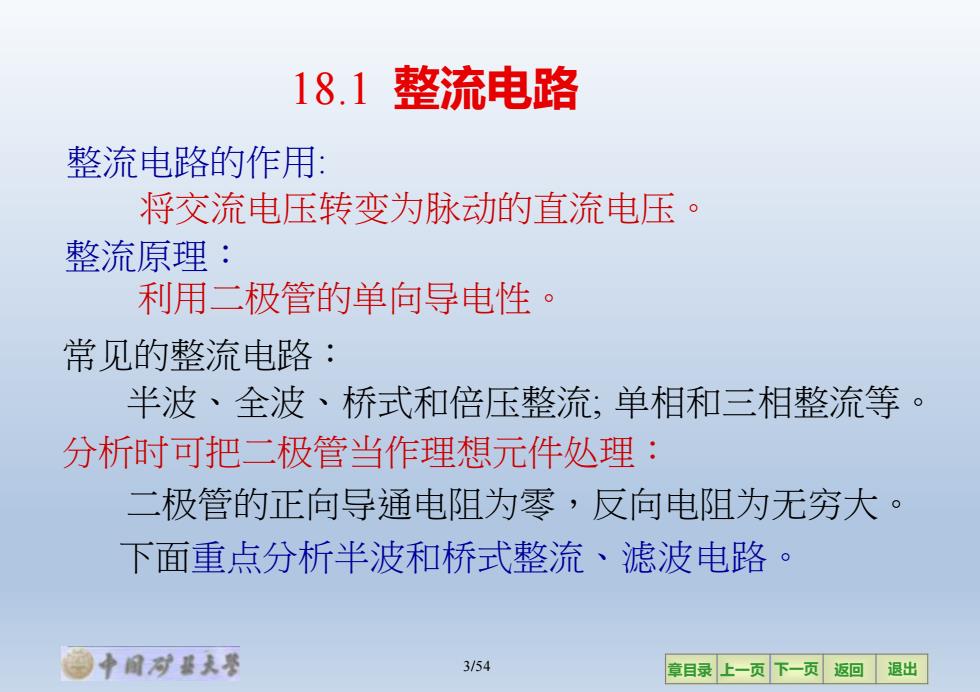

18.1整流电路 整流电路的作用： 将交流电压转变为脉动的直流电压。 整流原理： 利用二极管的单向导电性。 常见的整流电路： 半波、全波、桥式和倍压整流；单相和三相整流等。 分析时可把二极管当作理想元件处理： 二极管的正向导通电阻为零，反向电阻为无穷大。 下面重点分析半波和桥式整流、滤波电路。 ②中国对基天琴 3/54 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 18.1 整流电路 3/54 整流电路的作用: 将交流电压转变为脉动的直流电压。 整流原理： 利用二极管的单向导电性。 常见的整流电路： 半波、全波、桥式和倍压整流; 单相和三相整流等。 分析时可把二极管当作理想元件处理： 二极管的正向导通电阻为零，反向电阻为无穷大。 下面重点分析半波和桥式整流、滤波电路
18.1.1单相半波整流电路 1.电路结构 3.工作波形 D uo b 20 2.工作原理 up u正半周 Va>Vb’二极管D导通 t 酒中间对整大琴 4/54 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 Tr a + u – b RL D iO u 18.1.1 单相半波整流电路 t Va> Vb，二极管D导通。 1. 电路结构 uO O uD O t 2U 2. 工作原理 u 正半周 － + uO –－ 2U 3. 工作波形 u 4/54 tt O
18.1.1单相半波整流电路 1.电路结构 D 3.工作波形 Tr a u RL b uo 2.工作原理 u正半周 up VaVb’二极管D导通 0 u负半周 Va<Vb,二极管D截止。 ②中国对基天举 5/54 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 t O t Va>Vb，二极管D导通。 1. 电路结构 uO O uD O t 2U 2U 3. 工作波形 u 2U u 负半周 Va< Vb，二极管D 截止。 － 18.1.1 单相半波整流电路 + Tr a D + uO – u – b 2. 工作原理 u 正半周 RL iO u 5/54
