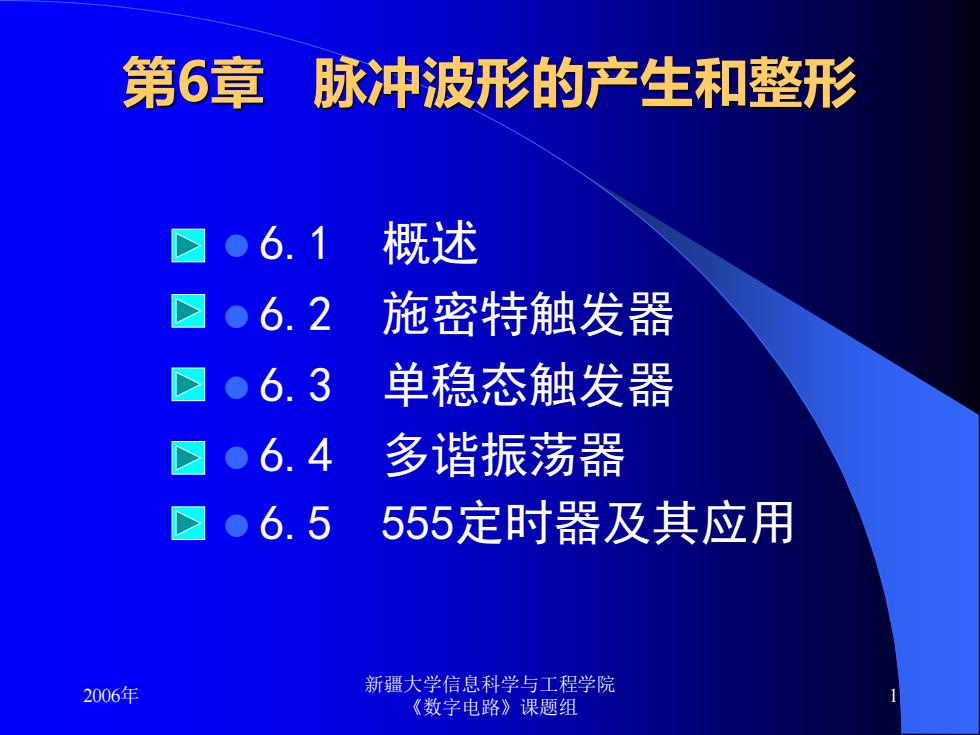

第6章1 脉冲波形的产生和整形 包●6.1概述 ☑6.2 施密特触发器 □06.3 单稳态触发器 ●6.4 多谐振荡器 □●6.5 555定时器及其应用 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 1 第6章 脉冲波形的产生和整形 ⚫ 6.1 概述 ⚫ 6.2 施密特触发器 ⚫ 6.3 单稳态触发器 ⚫ 6.4 多谐振荡器 ⚫ 6.5 555定时器及其应用
6.1概述 返回 脉冲信号：指突然变化的电压或电流。 脉冲电路的研究重点：波形分析。 数字电路的研究重点：逻辑功能。 获得脉冲波形的方法主要有两种： 1.利用脉冲振荡电路产生； 2.是通过整形电路对已有的波形进行整形、变 换，使之符合系统的要求。 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 2 脉冲信号：指突然变化的电压或电流。 脉冲电路的研究重点：波形分析。 数字电路的研究重点：逻辑功能。 获得脉冲波形的方法主要有两种： 1．利用脉冲振荡电路产生； 2．是通过整形电路对已有的波形进行整形、变 换，使之符合系统的要求。 返回 6.1 概述
返回 以下主要讨论几种常用脉冲波形的产生与变换 电路：（功能、特点及其主要应用简介） 1.施密特触发器：主要用以将非矩形脉冲变 换成上升沿和下降沿都很陡峭的矩形脉冲； 2.单稳态触发器：主要用以将脉冲宽度不符 合要求的脉冲变换成脉冲宽度符合要求的矩形脉冲： 3.多谐振荡器：产生矩形脉冲； 4. 555定时器。 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 3 以下主要讨论几种常用脉冲波形的产生与变换 电路：（功能、特点及其主要应用简介） 1. 施密特触发器：主要用以将非矩形脉冲变 换成上升沿和下降沿都很陡峭的矩形脉冲； 2. 单稳态触发器：主要用以将脉冲宽度不符 合要求的脉冲变换成脉冲宽度符合要求的矩形脉冲； 3. 多谐振荡器：产生矩形脉冲； 4. 555定时器。 返回
常用脉冲波形及参数 返回 脉冲波形是指突变的电流和电压的波形。 矩形波 尖峰波 锯齿波 梯形波 阶梯波 图6-1常见的脉冲波形图 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 4 常用脉冲波形及参数 脉冲波形是指突变的电流和电压的波形。 图6-1 常见的脉冲波形图 返回
返回 周期性矩形波的周 期用T表示，有时也用频 0.9Vm 率f表示(f=1/T)。 矩形波的另外几个 0.5Vm 主要参数： 0.1Vm (1) 脉冲幅度Vm (2)》 脉冲宽度、 图6-3矩形波的主要参数 (3) 上升时间1， (4) 下降时间 (5) 占空比q=tm/T。通常q用百分比表示，如果 q=50%,则称为对称方波。 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 5 图6-3 矩形波的主要参数 周期性矩形波的周 期用T表示，有时也用频 率f表示（f =1/ T）。 矩形波的另外几个 主要参数： （1）脉冲幅度Vm （2）脉冲宽度tw （3）上升时间t r （4）下降时间t f （5）占空比q =t w /T 。通常q用百分比表示，如果 q =50%，则称为对称方波。 返回
