第17章电子电路中的反馈 1. 反馈的基本概念 2. 放大电路中的负反馈 3. 振荡电路中的正反馈 1/58 章目录上一页下一页返回退出
1/58 章目录 上一页 下一页 返回 退出 第17章 电子电路中的反馈 1. 反馈的基本概念 2. 放大电路中的负反馈 3. 振荡电路中的正反馈
17.1反馈的基本概念 17.1.1负反馈与正反馈 反馈：将放大电路输出端的信号（电压或电流）的 一 部分或全部通过某种电路引回到输人端。 反馈在电子电路中得到广泛应用。 RBI Re 通过RE将输 RB 通过RE将输 出电流反馈 出电压反馈 到输入端+ 到输C入端 uoRs R B2 R. u 0 es ① RE RL 2/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 es R B +U CC 2 R E R L uI + – + uO – + C1 + + – R S C 2 R B2 R E R L R B1 R C C1 + + + +U CC uI + uO – – 17.1 反馈的基本概念 通过R E将输 出电流反馈 到输入端+ 。 17.1.1 负反馈与正反馈 反馈：将放大电路输出端的信号( 电压或电流) 的 一部分或全部通过某种电路引回到输入端。 反馈在电子电路中得到广泛应用。 通过R E将输 出电压反馈 2/58 到输C 入端
电子电路方框图 比较环节 基本放大电路 X i d A 反馈电路 (a)无反馈放大电路 (b)有反馈放大电路 无反馈作用的放大电路，信号单向传递，即只从 输人端向输出端传递信息。 有反馈作用的放大电路，信号双向传递，既从输 人入端向输出端传递信息，又从输出端向输入端传递信 息。因此’反馈放大电路是一个闭环电路。 3/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 (a)无反馈放大电路 电子电路方框图 X f X i A X o F X i X d 反馈电路 比较环节 基本放大电路 (b)有反馈放大电路 无反馈作用的放大电路，信号单向传递，即只从 输入端向输出端传递信息。 有反馈作用的放大电路，信号双向传递，既从输 入端向输出端传递信息，又从输出端向输入端传递信 息。因此，反馈放大电路是一个闭环电路。 A X i X o 3/58

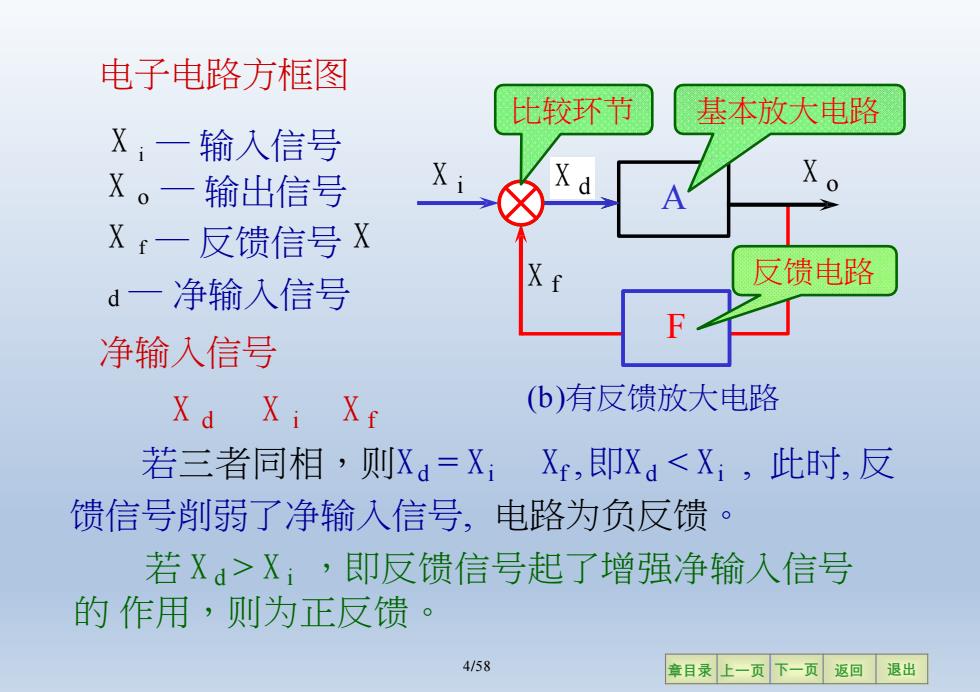

电子电路方框图 比较环节 基本放大电路 X:一输入信号 X。一 输出信号 X一反馈信号X 反馈电路 d一净输入信号 净输人信号 X d X i X f (b)有反馈放大电路 若三者同相，则Xd=X:X,即Xa<X:,此时，反 馈信号削弱了净输人信号，电路为负反馈。 若X>X;，即反馈信号起了增强净输人信号 的作用，则为正反馈。 4/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 电子电路方框图 若三者同相，则Xd = Xi Xf ,即Xd < Xi , 此时, 反 馈信号削弱了净输入信号, 电路为负反馈。 若 X d > X i ，即反馈信号起了增强净输入信号 的 作用，则为正反馈。 X i — 输入信号 (b)有反馈放大电路 X f X i A o X F i X d X 反馈电路 比较环节 基本放大电路 4/58 X o — 输出信号 X f — 反馈信号 X d — 净输入信号 净输入信号 X d X i X f
17.1.2负反馈与正反馈的判别方法 反馈极性的判别一瞬时极性法 (1)设定输入信号的极性（或称瞬时极性）。 (2)在这样的信号的作用下，分析电路中各级输出电 压和电流是增（用表示）还是减（白表示）。 (3)若反馈信号与输人信号加在不同输入端（或两个 电极)上’两者极性相同时，净输人电压减小，为负反馈； 反之，极性相反为正反馈。 (4)若反馈信号与输入信号加在同一输人端（或同一 电极)上’两者极性相反时，净输入电压减小，为负反 馈；反之，极性相同为正反馈。 以上分析法是从设定输入信号的瞬时极性开始的，因 此，称瞬时极性法 5/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 17.1.2 负反馈与正反馈的判别方法 反馈极性的判别─ 瞬时极性法 (1) 设定输入信号的极性( 或称瞬时极性) 。 (2) 在这样的信号的作用下, 分析电路中各级输出电 压和电流是增( 用 表示) 还是减( 用 表示) 。 (3) 若反馈信号与输入信号加在不同输入端( 或两个 电极) 上，两者极性相同时,净输入电压减小, 为负反馈; 反之，极性相反为正反馈。 (4) 若反馈信号与输入信号加在同一输入端( 或同一 电极) 上，两者极性相反时，净输入电压减小, 为负反 馈；反之，极性相同为正反馈。 以上分析法是从设定输入信号的瞬时极性开始的, 因 此，称瞬时极性法。 5/58
