译码器应用的设计与实例 信息学院实验中心
译码器应用的设计与实例 信息学院实验中心

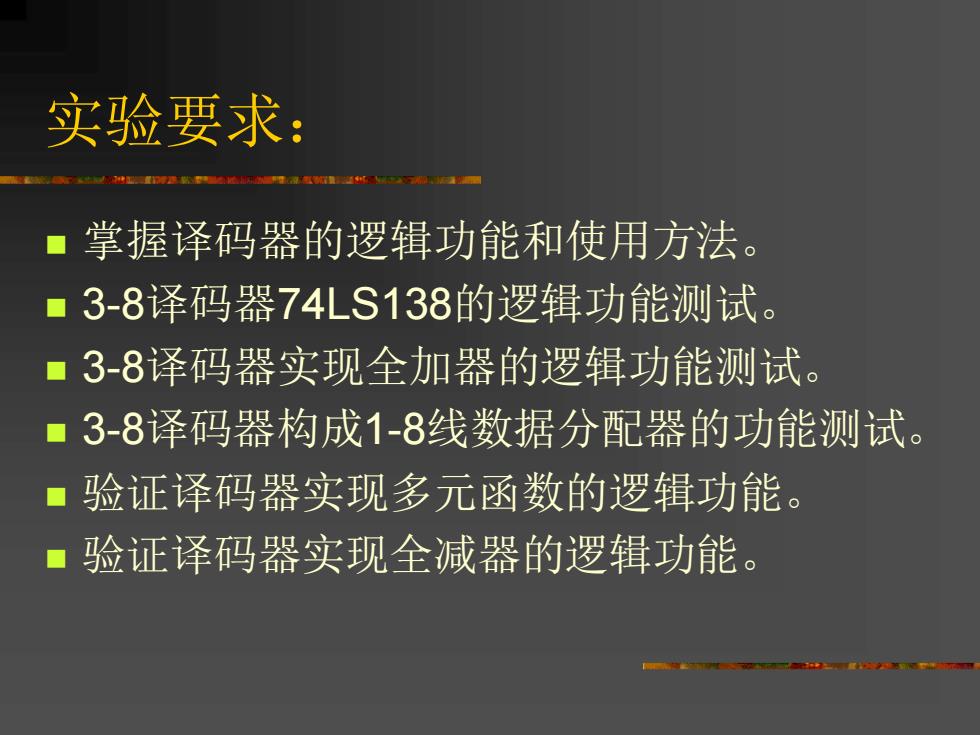

实验要求： ■掌握译码器的逻辑功能和使用方法。 ■3-8泽码器74LS138的逻辑功能测试。 ■3-8译码器实现全加器的逻辑功能测试。 ■3-8译码器构成1-8线数据分配器的功能测试。 ■验证译码器实现多元函数的逻辑功能。 ■验证译码器实现全减器的逻辑功能
实验要求： ◼ 掌握译码器的逻辑功能和使用方法。 ◼ 3-8译码器74LS138的逻辑功能测试。 ◼ 3-8译码器实现全加器的逻辑功能测试。 ◼ 3-8译码器构成1-8线数据分配器的功能测试。 ◼ 验证译码器实现多元函数的逻辑功能。 ◼ 验证译码器实现全减器的逻辑功能
2.6.1译码器实现多元函数电路的设计 ■ 设计一个实现多元函数的电路。设计要求 如下： 1.函数表达式为： 2.试用3线-8线译码器74LS138和门电路设计 满足上述要求的逻辑电路。 3.化简逻辑表达式为标准逻辑表达式。 4.由标准逻辑表达式，画出逻辑电路图。 5.设计记录实验数据的真值表
2.6.1 译码器实现多元函数电路的设计 ◼ 设计一个实现多元函数的电路。设计要求 如下： 1. 函数表达式为： 2. 试用3线-8线译码器74LS138和门电路设计 满足上述要求的逻辑电路。 3. 化简逻辑表达式为标准逻辑表达式。 4. 由标准逻辑表达式，画出逻辑电路图。 5. 设计记录实验数据的真值表
2.6.2全减电路的设计 设计一个1位二进制全减器的电路。设计要 求如下： 1.用3线-8线译码器74LS138来实现。 2.输入为被减数、减数和来自低位的借位。 3.输出为两数之差和向高位的借位信号。 4.由真值表写出标准逻辑表达式。 5.化简和变换逻辑表达式，从而画出逻辑电 路图
2.6.2 全减电路的设计 ◼ 设计一个1位二进制全减器的电路。设计要 求如下： 1. 用3线-8线译码器74LS138来实现。 2. 输入为被减数、减数和来自低位的借位。 3. 输出为两数之差和向高位的借位信号。 4. 由真值表写出标准逻辑表达式。 5. 化简和变换逻辑表达式，从而画出逻辑电 路图

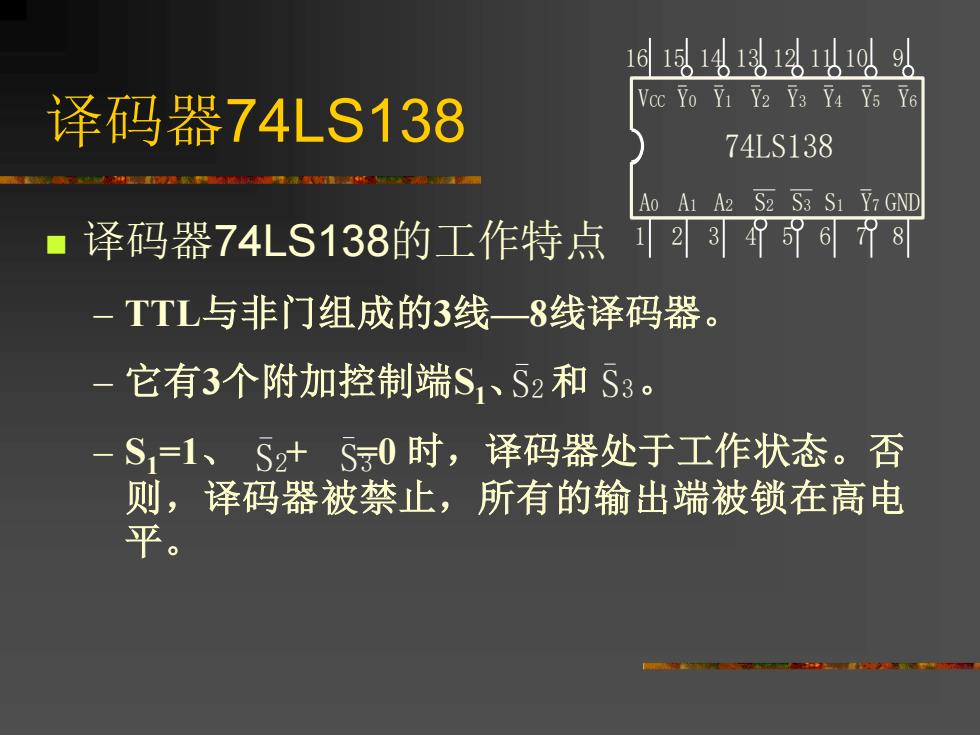

161或41以10以9 译码器74LS138 Voc071237466 74LS138 Ao A1 A2 S2 S3 S1 Y7 GND ■译码器74LS138的工作特点23引68 -TTL与非门组成的3线一8线译码器。 它有3个附加控制端S、S2和S3。 S=1、S2+S0时，译码器处于工作状态。否 则，译码器被禁止，所有的输出端被锁在高电 平
译码器74LS138 ◼ 译码器74LS138的工作特点 – TTL与非门组成的3线—8线译码器。 – 它有3个附加控制端S1、 和 。 – S1 =1、 + =0 时，译码器处于工作状态。否 则，译码器被禁止，所有的输出端被锁在高电 平。 S2 S3 S2 S3 74LS138 A0 A1 A2 S2 Y2 Y3 Y4 S3 S1 Y7 GND VCC Y0 Y1 Y5 Y6 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9
