金 复习相关知识 4.S-T段：QRS波终点至T波起点间的线段。 ● 意义：代表心室缓慢复极过程。 位置：一般在等电位上缓慢向上移行与T波前肢相连。 正常人可有轻微向上或向下移位 t向士移位（抬高<0.v,V1日 *向下移位（压低）<0.05mv
4.S-T段：QRS波终点至T波起点间的线段。 意义：代表心室缓慢复极过程。 位置：一般在等电位上缓慢向上秱行不T波前肢相连。 正常人可有轻微向上或向下秱位， * 向上秱位（抬高）<0.1mv，V1-V2 < 0.3mv，V3<0.5mv。 * 向下秱位（压低）<0.05mv。 复习相关知识
复习相关知识 5.T波： ●意义：代表心室的快速复极过程的电位变化。 ●形态：圆钝高大，前后双肢不对称，前肢长、缓升，后肢短 陡降。 ●振幅：一般 10
5.T波： 意义：代表心室的快速复极过程的电位变化。 形态：圆钝高大，前后双肢丌对称，前肢长、缓升，后肢短、 陡降。 振幅：一般在R波为主的导联上，T波应大于R波的1/10。 复习相关知识
复习相关知识 6Q-T间期：QRS波起点至T波终点。 ●意义：代表心室复极全过程的时间。 khh 1士44S。 实测Q一T可期 矫正的Q一T可期(Q一Tc)= A/R一R可期 QRS菠 T被 Q-T间期
6.Q-T间期：QRS波起点至T波终点。 意义：代表心室复极全过程的时间。 时间：随心率改变，心率快时Q-T缩短。Q-Tc正常值≤0.44s。 复习相关知识

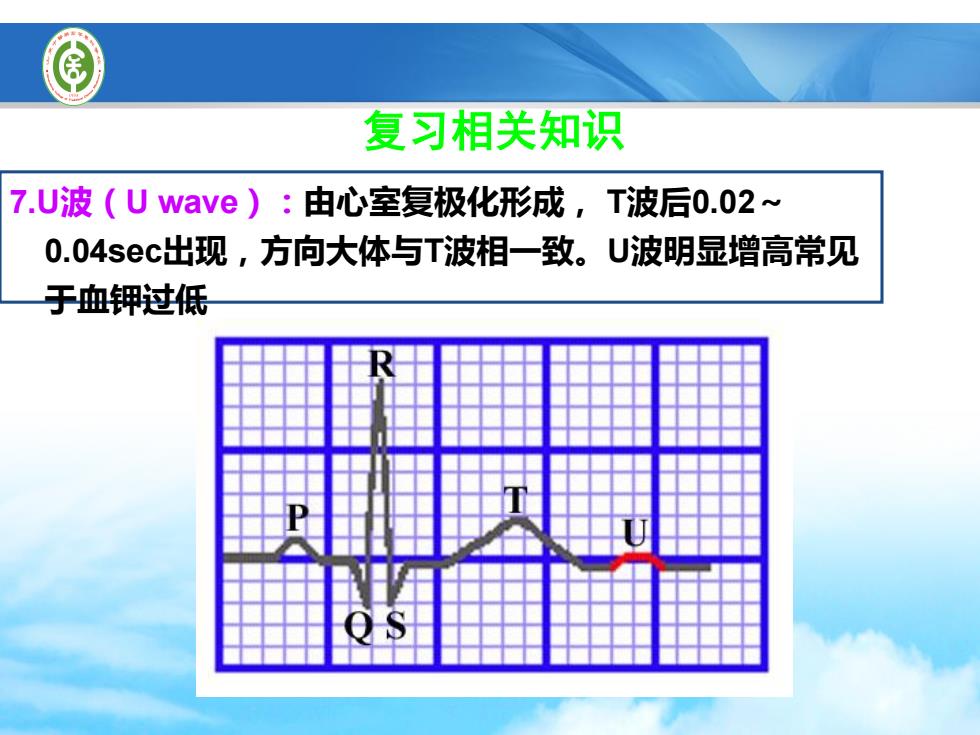

复习相关知识 7.U波(U wave):由心室复极化形成，T波后0.02~ 0.04sec出现，方向大体与T波相一致。U波明显增高常见 于血钾过低
7.U波（U wave）：由心室复极化形成， T波后0.02～ 0.04sec出现，方向大体不T波相一致。U波明显增高常见 于血钾过低 复习相关知识

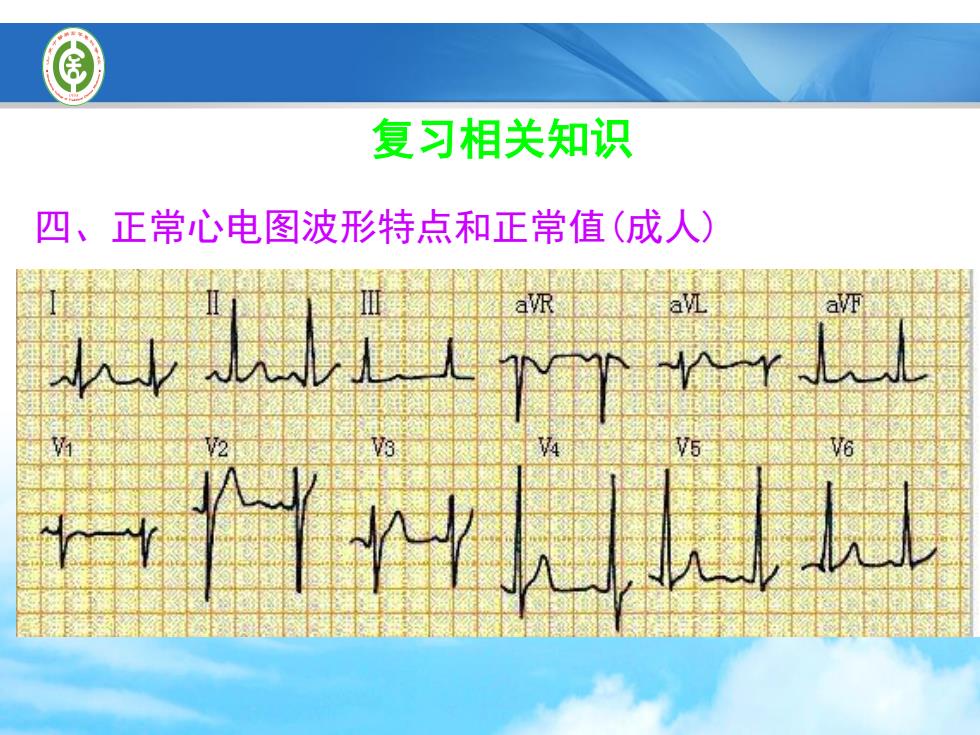

复习相关知识 四、正常心电图波形特点和正常值（成人） a 5
复习相关知识 四、正常心电图波形特点和正常值(成人)
