复习相关知识 一、常规导联系统-12导联系统 ◆肢体导联（Limb Leads):6个 标准双极导联：1、l、川 单极加压导联：aVR、aVL、aVF; ◆胸导联(Chest Leads):6个单极导联 V1、V2、V3、V4、V5、V6
一、常规导联系统-12导联系统 肢体导联（Limb Leads）：6个 标准双极导联：I、II、III 单极加压导联：aVR、aVL、aVF; 胸导联（Chest Leads）：6个单极导联 V1、V2、V3、V4、V5、V6 复习相关知识

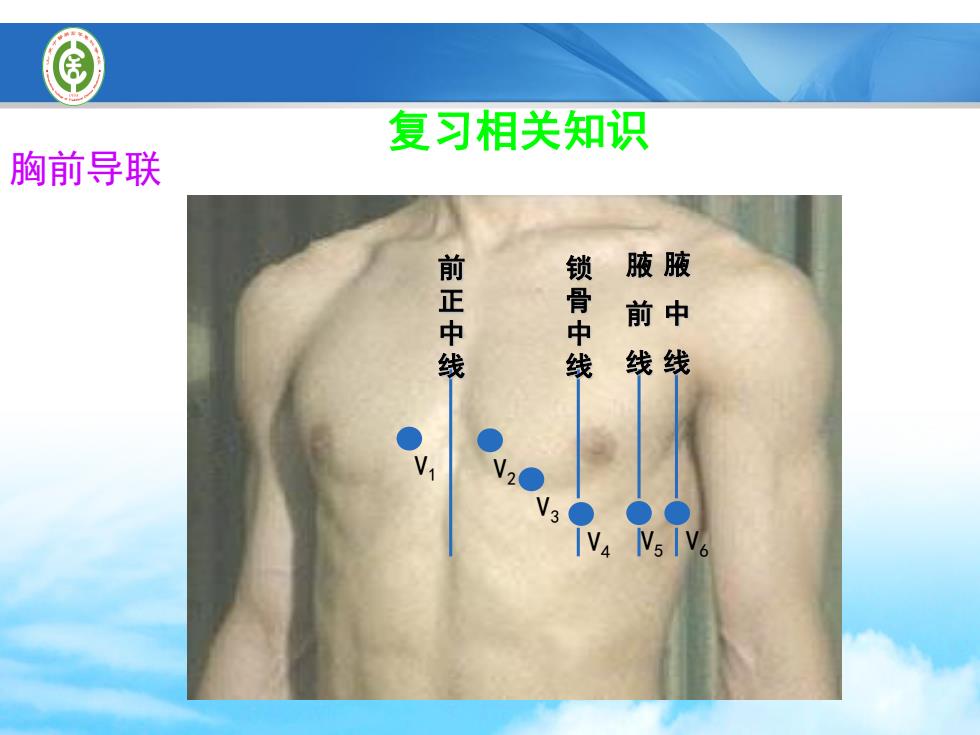

复习相关知识 胸前导联 前正中线 锁腋腋 骨 前中 线 线线 V3●
胸前导联 V2 V3 V1 V4 V5 V6 前 正 中 线 锁 骨 中 线 腋 前 线 腋 中 线 复习相关知识
复习相关知识 二、心电图各波段的组成和命名 （一)心电图的记录： ●记录纸：坐标纸，最小格子1mm ●连续记录； ●走纸速度：25mm/s,即0.04s/mm ●标定电压：10 mm/mv,即输入1mv电压， 记录10mm的振幅，0.1 mv/mm
二、心电图各波段的组成和命名 （一）心电图的记录： 记录纸：坐标纸，最小格子1mm 连续记录； 走纸速度：25mm/s，即0.04s/mm 标定电压：10mm/mv，即输入1mv电压， 记录10mm的振幅，0.1mv/mm。 复习相关知识
复习相关知识 1cm 1mV 定标电压 ++士士 L』 U 1 cm=0.4 sec 0.2 sec 0.04 sec ●定标电压1cm=1mV,纵坐标每一小格= 0.1mV 横坐标每1大格分为5小格，每小格=0.04sec
定标电压1cm＝1mV，纵坐标每一小格＝ 0.1mV 横坐标每1大格分为5小格，每小格＝0.04sec 每1大格＝0.2sec 复习相关知识
复习相关知识 三、心脏的传导系统由以下几部分组成 ■窦房结SA node ■结间束internodal atrial pathways ■房室结AV node ■希氏束AV bundle ■右束支right bundle branches ■左束支left bundle branches
三、心脏的传导系统由以下几部分组成 窦房结 SA node 结间束 internodal atrial pathways 房室结 AV node 希氏束 AV bundle 右束支 right bundle branches 左束支 left bundle branches Purkinje 纤维网 Purkinje system 复习相关知识
