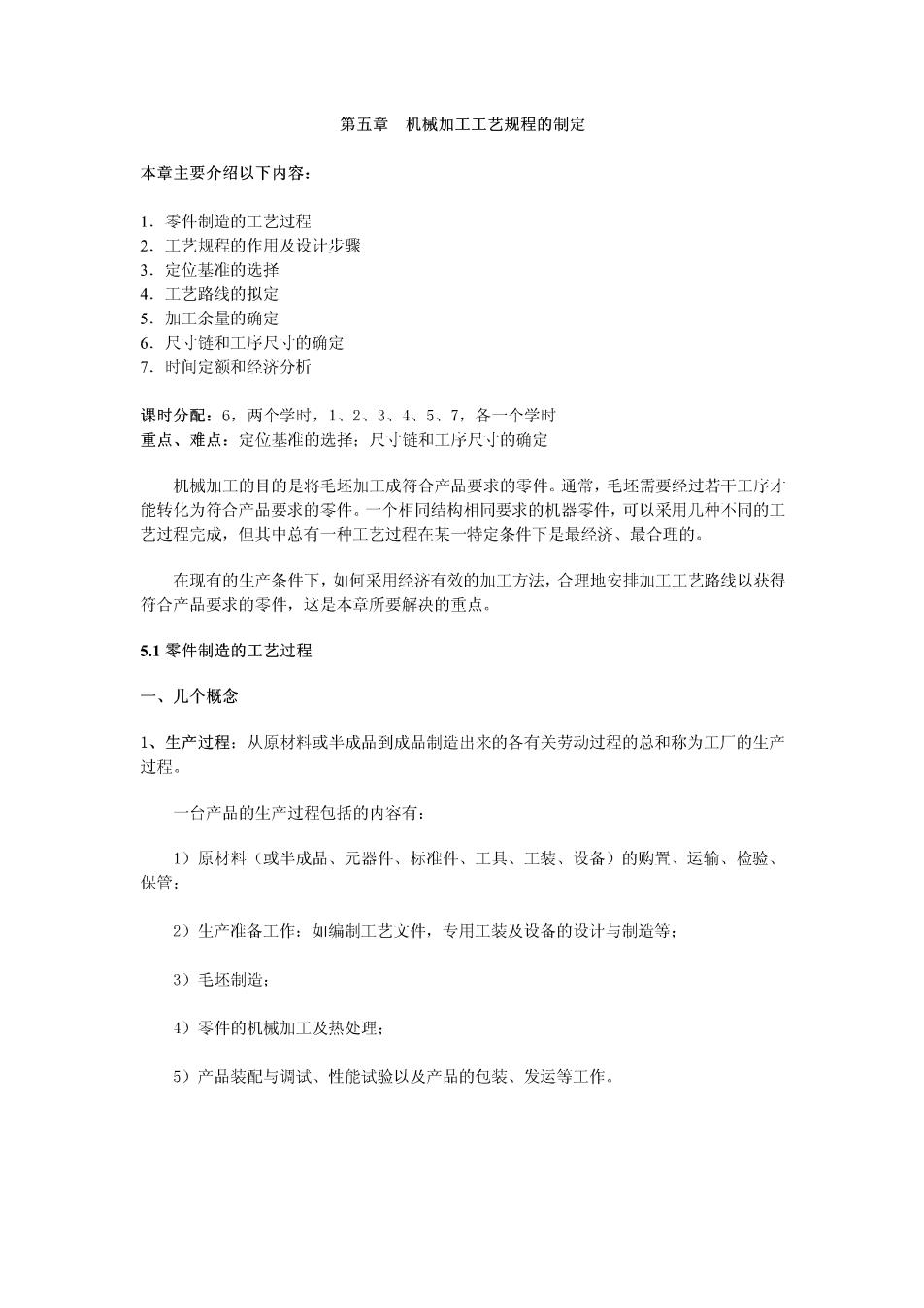

第五章机械加工工艺规程的制定 本章主要介绍以下内容： 1.零件制造的工艺过程 2.工艺规程的作用及设计步骤 3.定位基准的选择 4.工艺路线的拟定 5.加工余量的确定 6.尺小链和工序尺小的确定 7.时间定额和经济分析 课时分配：6，两个学时，1、2、3、4、5、7，各一个学时 重点、难点：定位基准的选择：尺小链和工序尺的确定 机械加工的目的是将毛坯加工成符合产品要求的零件。通常，毛坯需要经过若干工序才 能转化为符合产品要求的零件。一个相同结构相同要求的机器零件，可以采用几种不同的工 艺过程完成，但其中总有一种工艺过程在某一特定条件下是最经济、最合理的。 在现有的生产条件下，如何采用经济有效的加工方法，合理地安排加工工艺路线以获得 符合产品要求的零件，这是本章所要解决的重点。 5.1零件制造的工艺过程 一、几个概念 1、生产过程：从原材料或半成品到成品制造出来的各有关劳动过程的总和称为工厂的生产 过程。 台产品的生产过程包括的内容有： 1)原材料（或半成品、元器件、标准件、工具、工装、设备）的购置、运输、检验、 保管： 2)尘产准备工作：编制工艺义件，专用工装及设备的设计与制造等： 3)毛坯制造： 4)零件的机械加工及热处理： 5)产品装配与调试、性能试验以及产品的包装、发运等工作
提示： 生产过程往往山许多工厂或工厂的许多车间联合完成，这有利于专业化生产，提高生产 率、保证产品质量、降低生产成本。 2、工艺过程：在生产过程中凡直接改变生产对象的尺寸、形状、性能（包括 物理性能、化学性能、机械性能等)以及相对位置关系的过程，统称为工艺过程。 工艺过程又可分为铸造、锻造、冲压、焊接、机械加工、装配等工艺过程，本门课程只 研究机械加工工艺过程和装配工艺过程：铸造、锻造、冲压、煤接、热处理等工艺过程是《材 料成型技术》课程的研究对象。 二、机械加工工艺过程 (一)定义：用机械加工的方法直接改变毛坯形状、尺和机械性能等，使之变为合格零件 的过程，称为机械加工工艺过程，又称工艺路线或工艺流程。 (二)机械加工工艺过程的组成（见教材P125-126) 工艺过程 工同 闬 正屏 安装 皮装 皮装 正甸 工位 工位 工步 工期 工步 走习 走列 列 机械加工工艺过程山若干个按一定顺序排列的工序组成
机加工工艺过程组成 1)工序 指一个（或一组）工人在一个工作地点（一台机床或一个钳工台），对一个 (或同时对几个)工件连续完成的那部分工艺过程，称为工序。 它包括在这个工件上连续进行的直到转向加工下一个工件为止的全部动作。区分工序 的主要依据是：工作地点固定和工作连续。 工序是组成工艺过程的基本单元，也是制定生产计划、进行经济核算的基本单元。工序 又可细分为安装、工位、工步、走刀等组成部分。 阶梯轴加工工艺过程 200 1.6/ 150 500 300 590 (a) 名 阁5，】阶梯轴的军件图 (u)还料：(》成品 表5.1阶梯轴加工工艺过程 工序号 工序名称 工作地点 1 铣端面，佑中心孔 专用机床 2 车外圆 车床 统键楷 立式铣床 磨外圆 磨床 去飞刺 排工台 2)安装 工件加工前，使其在机床或夹具中相对刀具占据正确位置并给予固定的过程， 称为装夹。（装夹包括定位和夹紧两过程） 安装是指工件通过一次装夹后所完成的那一部分工序。 例如：上图中的第1道工序，若对工件的两端连续进行车端面、钻中心孔，就需要两 次安装（分别进行加工），每次安装有两个工步（车端面和钻中心孔）
3)工位工位是指在一次装夹中，工件在机床上所占的每个位置上所完成那一部分工 序。 下图为在二轴钻床上利用回转工作台，按四个工位连续完成每个工件的装夹、钻孔、扩 孔和铰孔。 较 3动 12钴 多工位连续加工 采用多工位加工，可提高尘产率和保证被加工表面的相互位置精度。 4)工步 当加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的那部分工 序，称为工步。工步是构成工序的基本单元。 为了提高生产率，常常用几把刀具同时加工几个表面，这样的工步称为复合工步，！ 下图所示。 5)走刀 走刀（又称工作行程）是指刀具相对工件加工表面进行一次切削所完成的那部分工作。 每个工步可包括一次走刀或几次走刀
(三)机械加工工艺过程与生产类型 不同的生产类型，其尘产过程和生产组织、车间的机床布置、毛坯的制造方法、采用的 工艺装备、加工方法以及工人的熟练程度等都有很大的不同，因此在制定工艺路线时必须明 确该产品的生产类型。（不同生产类型的加工工艺过程举例见下面）。 阶梯轴加工工艺过程分析刀 罗件图 单件生产工艺过程 工作行 成挑生产工艺过程 工作行 三工位端面中心孔机床 装卸 工增面打中心孔 2统端面 11 3绍中 心孔 I 11 1、生产纲领：指包括备品、备件在内的该产品的年产量。产品的年生产纲领就是产品的年 生产量。零件的年生产纲领山下式计算：（见教材P130) N-Qn(1+a)(1+b)】
