运戴学院 Yancheng Paivercite 机电T程系Mechanical and Electrical Engineering Department 第二章 液压泵 HYDRAULIC PUMPS
机电工程系 Mechanical and Electrical Engineering Department 第二章 液 压 泵 HYDRAULIC PUMPS
适戴学院 Yancheng Paivercite 机电工程系Mechanical and Electrical Engineering Department 本章学习目标 ①液压泵的工作原理与性能参数。一会算会选 ②齿轮式(Gear Pumps)、叶片式(Vane Pumps)、 柱塞式液压 泵(Piston Pumps)。—会选会故障分析 要求掌握这几种泵的工作原理（泵是如何吸油、压油 和配流的)、结构特点及主要性能特点；了解不同类型的 泵之间的性能差异及适用范围，为正确选用奠定基础
机电工程系 Mechanical and Electrical Engineering Department ① 液压泵的工作原理与性能参数。——会算会选 ② 齿轮式(Gear Pumps)、叶片式(Vane Pumps)、柱塞式液压 泵(Piston Pumps) 。——会选会故障分析 要求掌握这几种泵的工作原理（泵是如何吸油、压油 和配流的）、结构特点及主要性能特点；了解不同类型的 泵之间的性能差异及适用范围，为正确选用奠定基础。 本章学习目标
9 运戴学院 Yancheng Paivercite 机电T程系Mechanical and Electrical Engineering Department 2.1液压泵概述
机电工程系 Mechanical and Electrical Engineering Department 2.1 液压泵概述

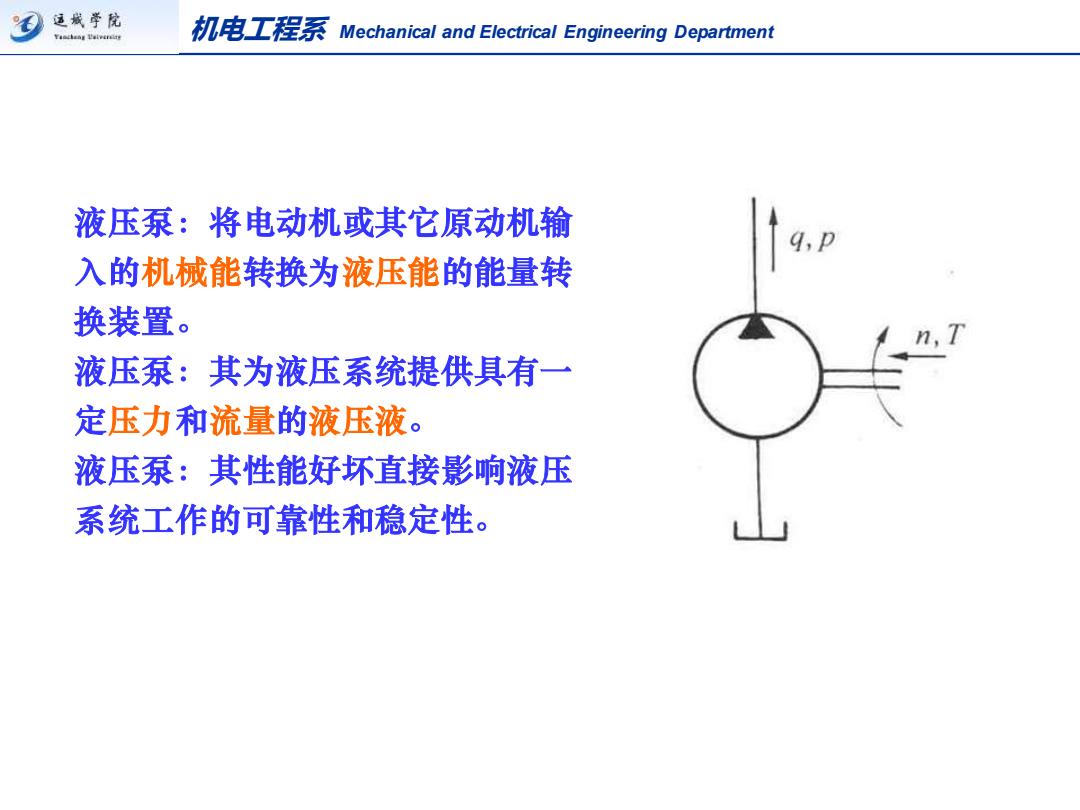

这戴学院 Yancheng Paivercite 机电T程系Mechanical and Electrical Engineering Department 液压泵：将电动机或其它原动机输 入的机械能转换为液压能的能量转 换装置。 液压泵：其为液压系统提供具有一 定压力和流量的液压液。 液压泵：其性能好坏直接影响液压 系统工作的可靠性和稳定性
机电工程系 Mechanical and Electrical Engineering Department 液压泵：将电动机或其它原动机输 入的机械能转换为液压能的能量转 换装置。 液压泵：其为液压系统提供具有一 定压力和流量的液压液。 液压泵：其性能好坏直接影响液压 系统工作的可靠性和稳定性

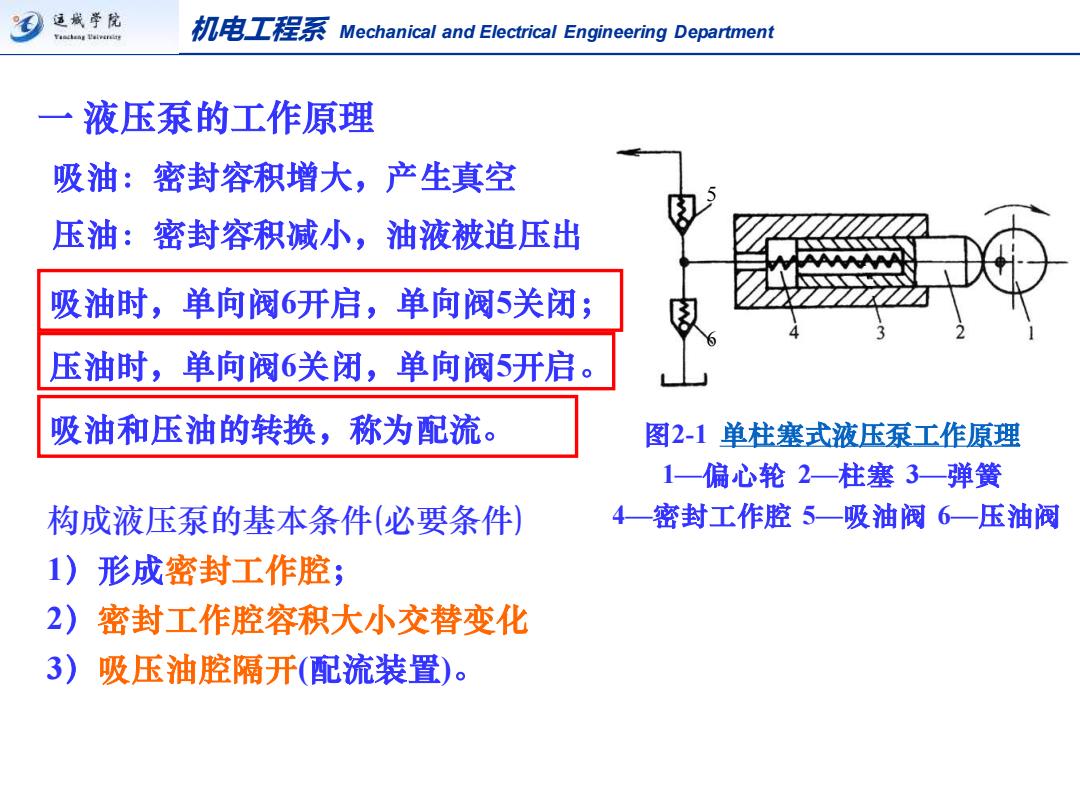

这戴学院 Yancheng Paivercite 机电T程系Mechanical and Electrical Engineering Department 一液压泵的工作原理 吸油：密封容积增大，产生真空 压油：密封容积减小，油液被迫压出 吸油时，单向阀6开启，单向阀5关闭； 压油时，单向阀6关闭，单向阀5开启。 吸油和压油的转换，称为配流。 图2-1单柱塞式液压泵工作原理 1一偏心轮2一柱塞3一弹簧 构成液压泵的基本条件（必要条件） 4一密封工作腔5—吸油阀6一压油阀 1)形成密封工作腔； 2)密封工作腔容积大小交替变化 3)吸压油腔隔开（配流装置）
机电工程系 Mechanical and Electrical Engineering Department 一 液压泵的工作原理 图2-1 单柱塞式液压泵工作原理 1—偏心轮 2—柱塞 3—弹簧 4—密封工作腔 5—吸油阀 6—压油阀 5 6 吸油时，单向阀6开启，单向阀5关闭； 压油时，单向阀6关闭，单向阀5开启。 吸油和压油的转换，称为配流。 吸油：密封容积增大，产生真空 压油：密封容积减小，油液被迫压出 构成液压泵的基本条件(必要条件) 1）形成密封工作腔； 2）密封工作腔容积大小交替变化 3）吸压油腔隔开(配流装置)
