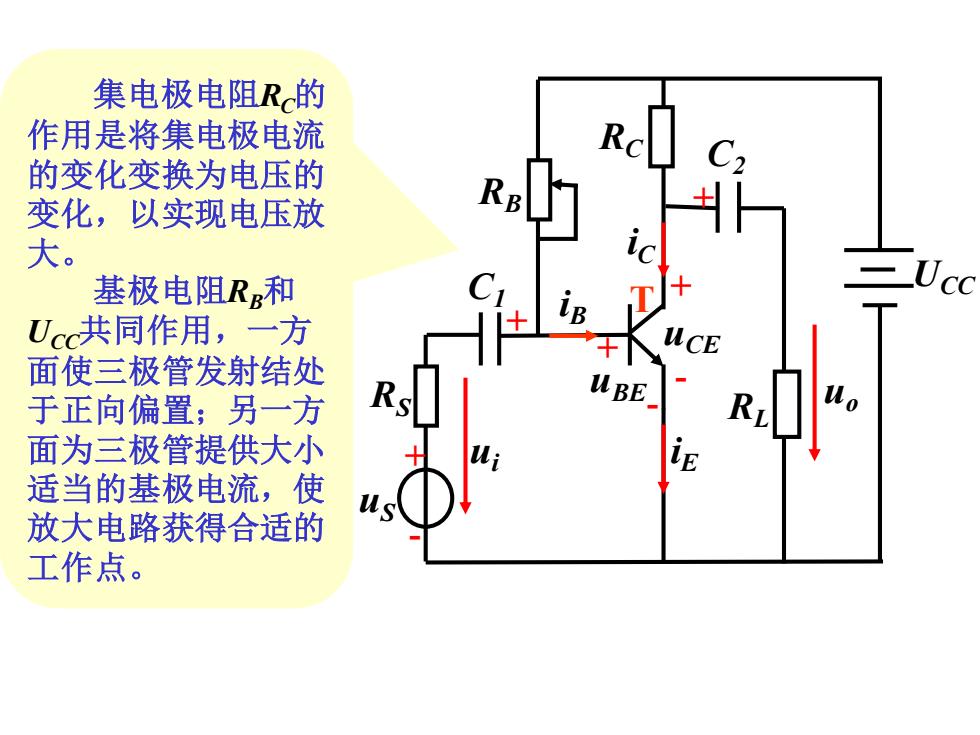

集电极电阻Rc的 作用是将集电极电流 的变化变换为电压的 R 变化，以实现电压放 大。 基极电阻RB和 Ucc共同作用，一方 面使三极管发射结处 于正向偏置；另一方 面为三极管提供大小 适当的基极电流，使 放大电路获得合适的 工作点
集电极电阻R C 的 作用是将集电极电流 的变化变换为电压的 变化，以实现电压放 大。 基极电阻R B 和 UCC共同作用，一方 面使三极管发射结处 于正向偏置；另一方 面为三极管提供大小 适当的基极电流，使 放大电路获得合适的 工作点。 R B UCC iB TiC iE R uBE S u S C1 C2 R C u i u o +- + + + - -+uCE R L
耦合电容C1 C2一方面起隔直作用， 另一方面起交流耦合 作用。即一方面隔断 了放大电路和信号源、 负载之间的直流通路， 使三者之间无直流联 M o 系，互不影响；另一 方面能保证交流信号 畅通无阻地通过放大 电路
耦合电容 C1 、 C2一方面起隔直作用， 另一方面起交流耦合 作用。即一方面隔断 了放大电路和信号源、 负载之间的直流通路， 使三者之间无直流联 系，互不影响；另一 方面能保证交流信号 畅通无阻地通过放大 电路。 R B UCC iB TiC iE R uBE S u S C1 C2 R C u i u o +- + + + - -+uCE R L

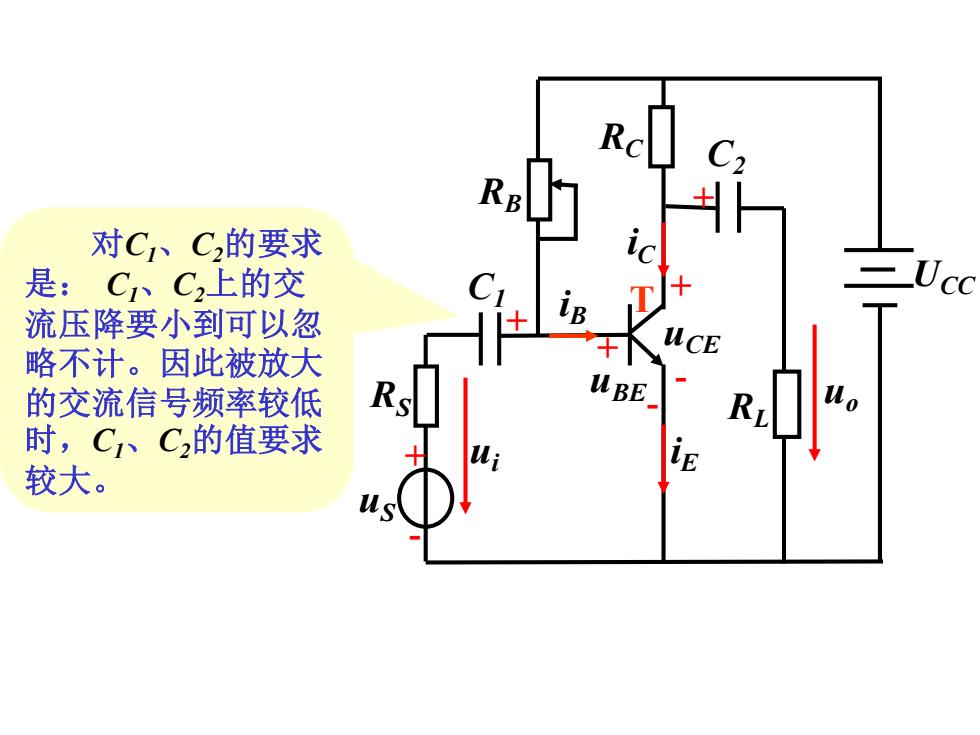

对C1、C,的要求 是：C、C2上的交 流压降要小到可以忽 略不计。因此被放大 的交流信号频率较低 10 时，C、C,的值要求 较大
对 C1 、 C2的要求 是： C1 、 C2上的交 流压降要小到可以忽 略不计。因此被放大 的交流信号频率较低 时， C1 、 C2的值要求 较大。 R B UCC iB TiC iE R uBE S u S C1 C2 R C u i u o +- + + + - -+uCE R L

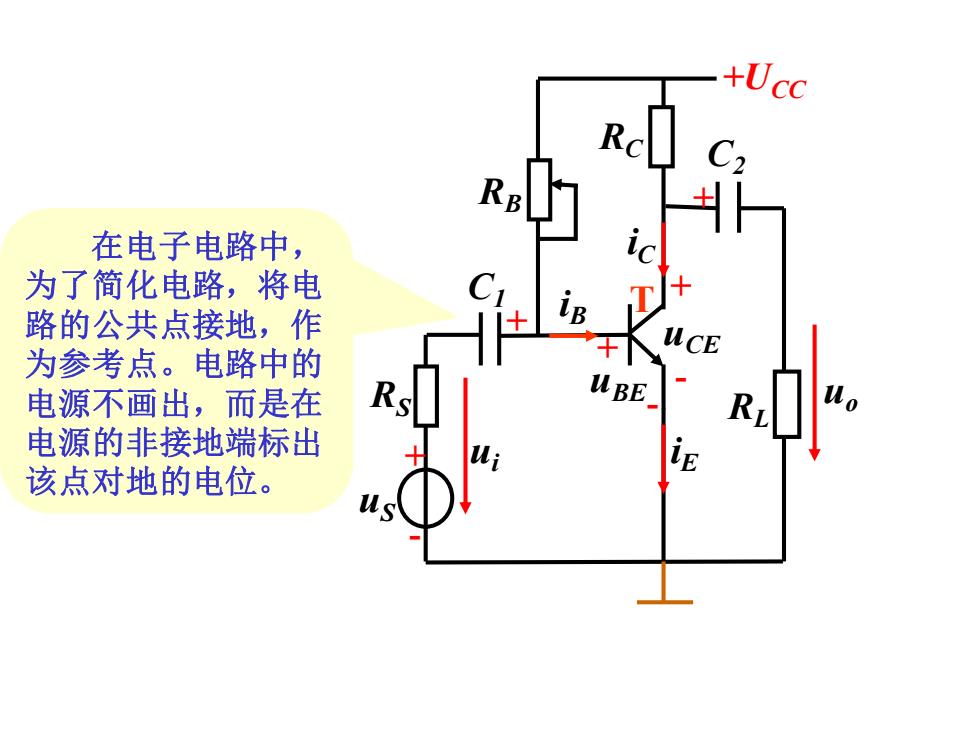

在电子电路中， 为了简化电路，将电 路的公共点接地，作 为参考点。电路中的 电源不画出，而是在 电源的非接地端标出 该点对地的电位
R B UCC iB TiC iE R uBE S u S C1 C2 R C u i u o +- + + + - -+uCE R L R B iB TiC iE R uBE S u S C1 C2 R C u i u o +- + + + - -+uCE R L +UCC 在电子电路中， 为了简化电路，将电 路的公共点接地，作 为参考点。电路中的 电源不画出，而是在 电源的非接地端标出 该点对地的电位

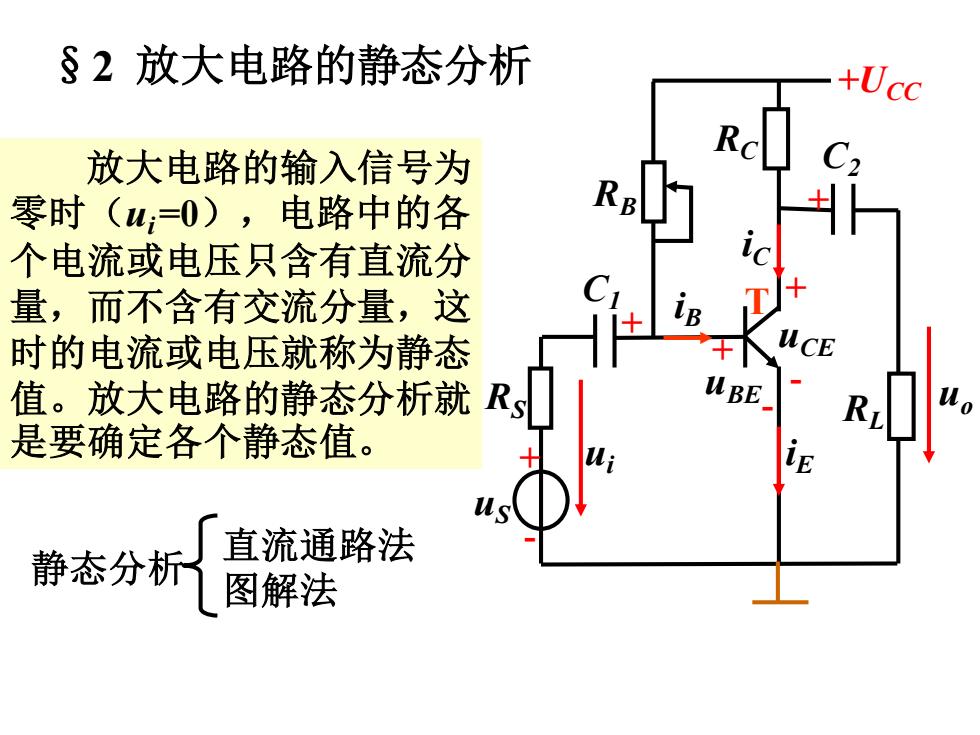

§2放大电路的静态分析 放大电路的输入信号为 零时(u=0),电路中的各 个电流或电压只含有直流分 量，而不含有交流分量，这 时的电流或电压就称为静态 值。放大电路的静态分析就 Rs 是要确定各个静态值。 直流通路法 静态分析 图解法
§2 放大电路的静态分析 放大电路的输入信号为 零时（ui =0），电路中的各 个电流或电压只含有直流分 量，而不含有交流分量，这 时的电流或电压就称为静态 值。放大电路的静态分析就 是要确定各个静态值。 静态分析 直流通路法 图解法 RB iB T iC iE R uBE S uS C1 C2 RC ui uo + - + + + - - + uCE RL +UCC
