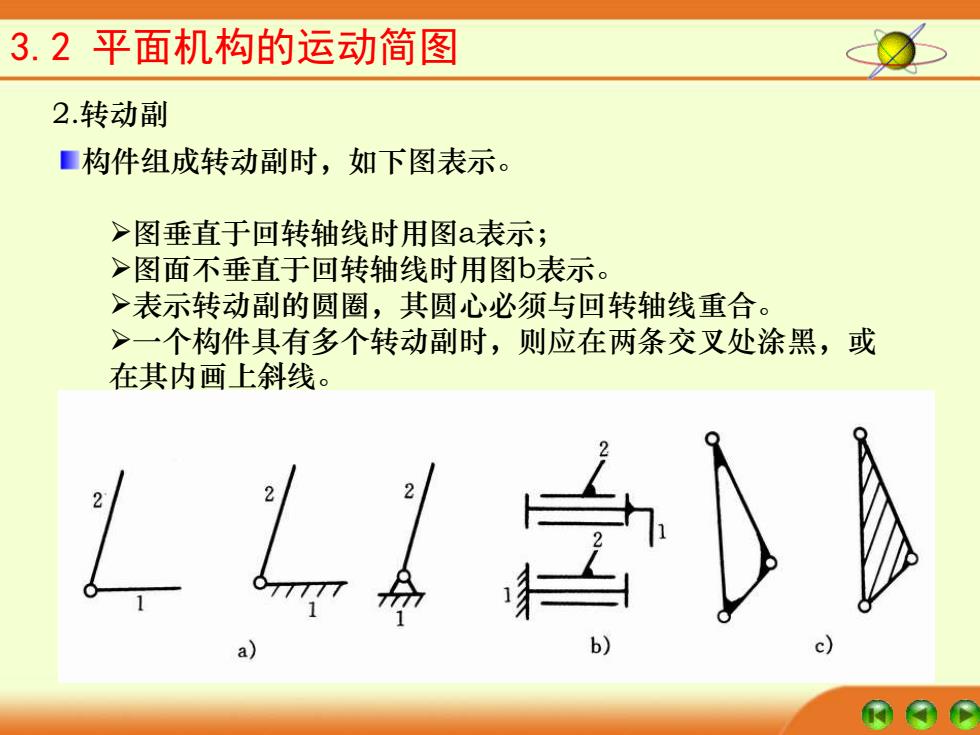

3.2平面机构的运动简图 2.转动副 ■构件组成转动副时，如下图表示。 >图垂直于回转轴线时用图a表示； >图面不垂直于回转轴线时用图b表示。 >表示转动副的圆圈，其圆心必须与回转轴线重合。 >一个构件具有多个转动副时，则应在两条交叉处涂黑，或 在其内画上斜线
3.2 平面机构的运动简图 2.转动副 构件组成转动副时，如下图表示。 ➢图垂直于回转轴线时用图a表示； ➢图面不垂直于回转轴线时用图b表示。 ➢表示转动副的圆圈，其圆心必须与回转轴线重合。 ➢一个构件具有多个转动副时，则应在两条交叉处涂黑，或 在其内画上斜线

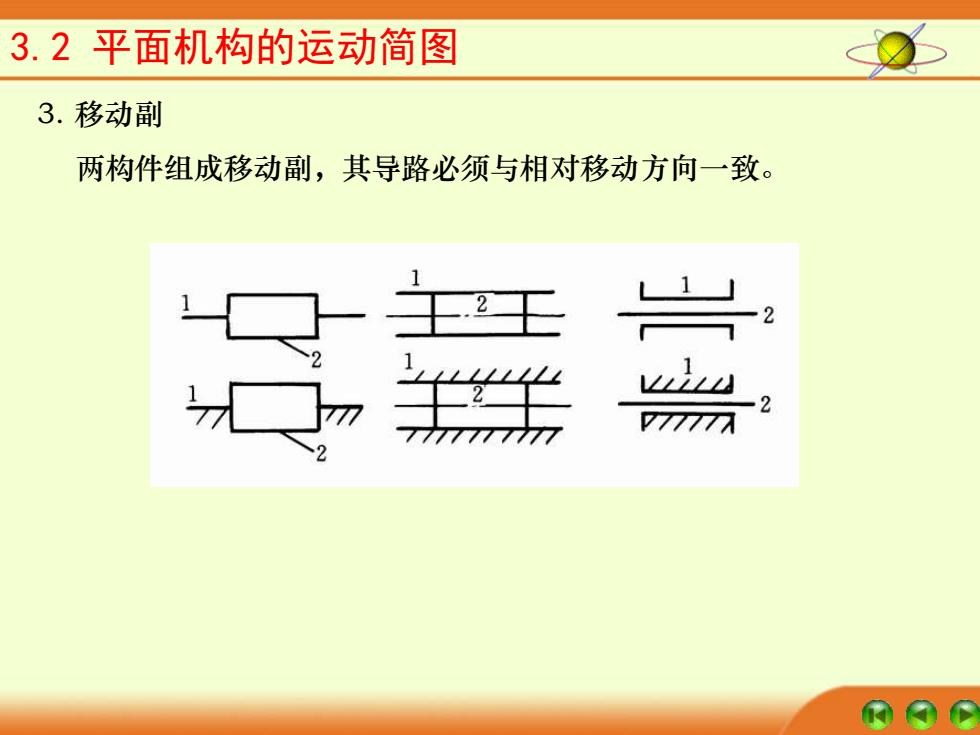

3.2平面机构的运动简图 3.移动副 两构件组成移动副，其导路必须与相对移动方向一致。 王王
3.2 平面机构的运动简图 3. 移动副 两构件组成移动副，其导路必须与相对移动方向一致

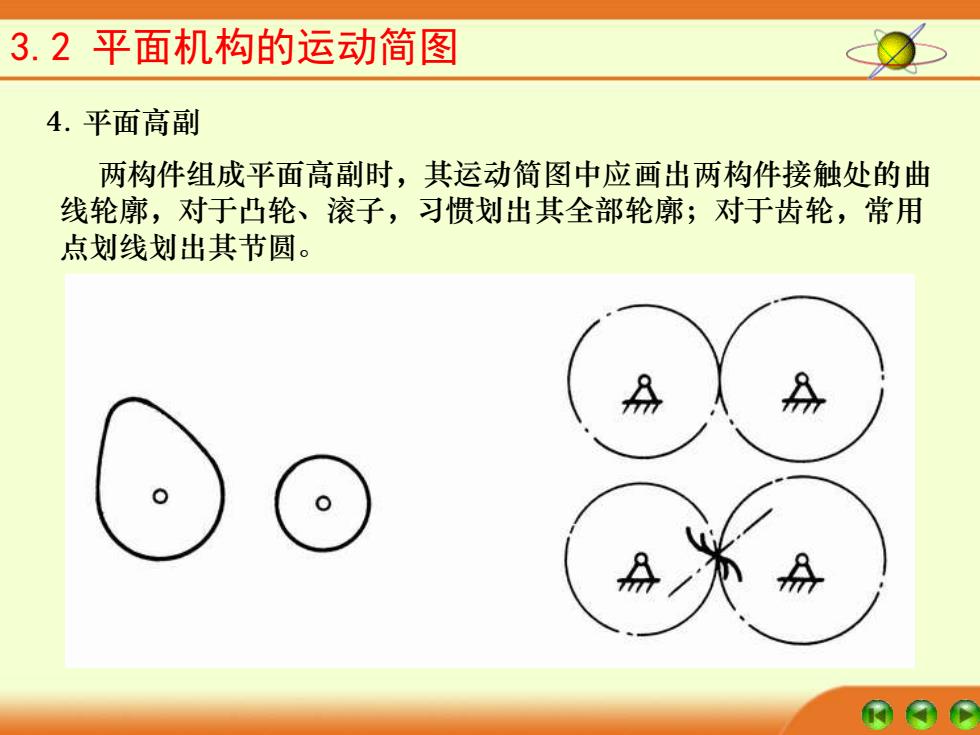

3.2平面机构的运动简图 4.平面高副 两构件组成平面高副时，其运动简图中应画出两构件接触处的曲 线轮廓，对于凸轮、滚子，习惯划出其全部轮廓；对于齿轮，常用 点划线划出其节圆
3.2 平面机构的运动简图 4. 平面高副 两构件组成平面高副时，其运动简图中应画出两构件接触处的曲 线轮廓，对于凸轮、滚子，习惯划出其全部轮廓；对于齿轮，常用 点划线划出其节圆
