单元二常用机械机构 6间歇运动机构 §6.1棘轮机构 §6.2槽轮机构 S6.3不完全齿轮机构和凸轮式间歇机构
§6.1 棘轮机构 §6.2 槽轮机构 §6.3 不完全齿轮机构和凸轮式间歇机构 6 间歇运动机构 单元二 常用机械机构
6.1棘轮机构 6.1.1棘轮机构的工作原理： 棘爪 摇杆 ■机构组成 它主要有摇杆、棘爪、棘轮、 辣轮 制动爪和机架组成。弹簧使制 动爪和棘轮保持接触。 ■工作过程 摇杆逆时针摆动一棘爪插入 齿槽—棘轮转过角度—一制 动爪划过齿背 机架 摇杆顺时针摆动 棘爪划过 脊背—一制动爪组织棘轮作顺 弹簧 时针转动——棘轮静止不动 因此当摇杆作连续的往复摆动 制动爪 时，棘轮将作单向间歇转动。 观看动画演示 @
6.1 棘轮机构 机构组成 6.1.1 棘轮机构的工作原理： 它主要有摇杆、棘爪、棘轮、 制动爪和机架组成。弹簧使制 动爪和棘轮保持接触。 摇杆逆时针摆动——棘爪插入 齿槽——棘轮转过角度——制 动爪划过齿背 摇杆顺时针摆动——棘爪划过 脊背——制动爪组织棘轮作顺 时针转动——棘轮静止不动 因此当摇杆作连续的往复摆动 时，棘轮将作单向间歇转动。 工作过程 观看动画演示
6.1棘轮机构 •双动式棘轮机构 钩头双动式棘轮机构 直头双动式棘轮机构
6.1 棘轮机构 •双动式棘轮机构 钩头双动式棘轮机构 直头双动式棘轮机构

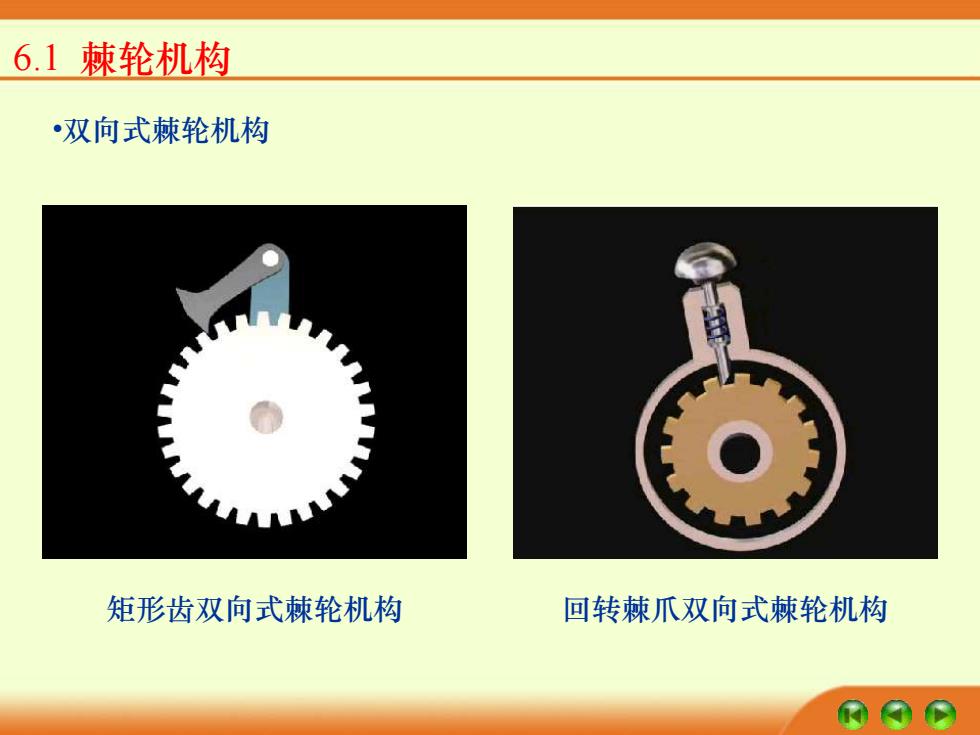

6.1棘轮机构 •双向式棘轮机构 矩形齿双向式棘轮机构 回转棘爪双向式棘轮机构
6.1 棘轮机构 •双向式棘轮机构 矩形齿双向式棘轮机构 回转棘爪双向式棘轮机构
6.1棘轮机构 6.1.2棘轮转角的调节 1.调节摇杆摆动角度的大小，控制棘轮的转角 @Q@
6.1 棘轮机构 6.1.2 棘轮转角的调节 1.调节摇杆摆动角度的大小，控制棘轮的转角
