14.1轴承的功用和类型 轴承的作用是支承轴。轴在工作时可以是旋转的，也可以是静止的。 一、轴承应满足如下基本要求： 1.能承担一定的载荷，具有一定的强度和刚度。 2.具有小的摩擦力矩，使回转件转动灵活。 3.具有一定的支承精度，保证被支承零件的回转精度。 二、轴承的分类 根据轴承中摩擦的性质，可分为滑动轴承和滚动轴承。 根据能承受载荷的方向，可分为向心轴承、推力轴承、向心推力轴承。 (或称为径向轴承、止推轴承、径向止推轴承)
14.1 轴承的功用和类型 轴承的作用是支承轴。轴在工作时可以是旋转的，也可以是静止的。 1．能承担一定的载荷，具有一定的强度和刚度。 2．具有小的摩擦力矩，使回转件转动灵活。 3．具有一定的支承精度，保证被支承零件的回转精度。 根据轴承中摩擦的性质，可分为滑动轴承和滚动轴承。 一、轴承应满足如下基本要求： 二、轴承的分类 根据能承受载荷的方向，可分为向心轴承、推力轴承、向心推力轴承。 (或称为径向轴承、止推轴承、径向止推轴承）

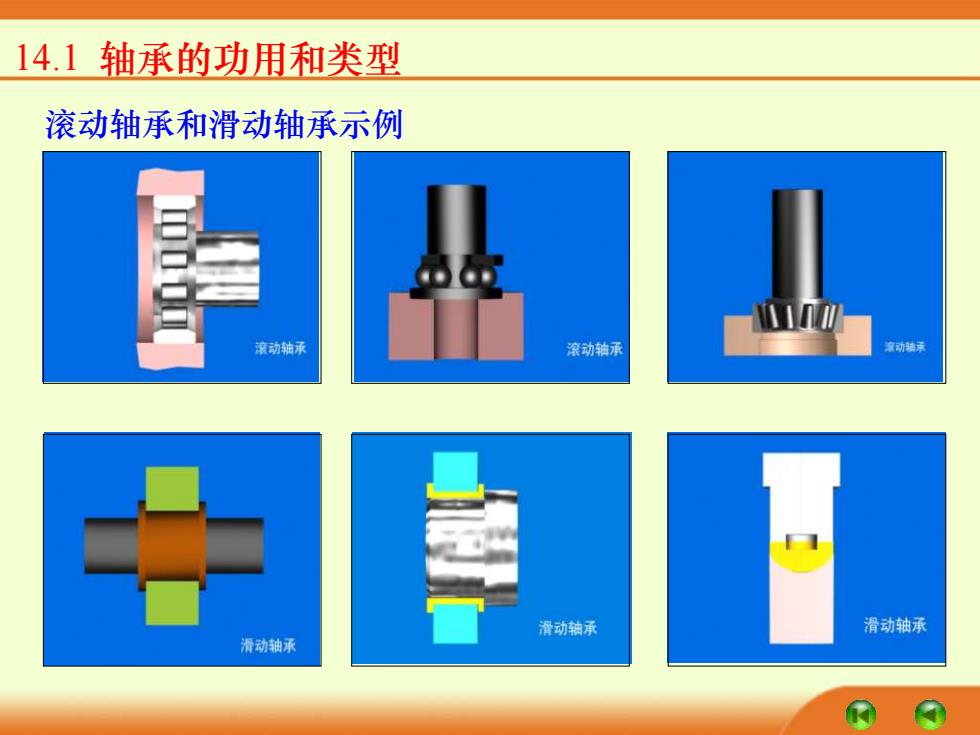

14.1轴承的功用和类型 滚动轴承和滑动轴承示例 滚动轴承 滚动轴承 滑动轴承 滑动轴承 滑动轴承
14.1 轴承的功用和类型 滚动轴承和滑动轴承示例
14.2滚动轴承的组成、类型及特点 14.2.1滚动轴承的组成 滚动轴承一般由内圈1、外圈2、滚动体3和保持架4组成。 内圈装在轴径上，与轴一起转动。外圈装在机座的轴承孔内，一般不转动。 内外圈上设置有滚道，当内外圈之间相对旋转时，滚动体沿着滚道滚动。 保持架使滚动体均匀分布在滚道上，减少滚动体之间的碰撞和磨损。 2外图 2外图 4保持果 4滤动体 3滚动体 1内海 1内国3保持 ⊙
14.2 滚动轴承的组成、类型及特点 14.2.1 滚动轴承的组成 滚动轴承一般由内圈1、外圈2、滚动体3和保持架4组成。 内圈装在轴径上，与轴一起转动。外圈装在机座的轴承孔内，一般不转动。 内外圈上设置有滚道，当内外圈之间相对旋转时，滚动体沿着滚道滚动。 保持架使滚动体均匀分布在滚道上，减少滚动体之间的碰撞和磨损。 2 1 3 4 1 2 3 4
14.2滚动轴承的组成、类型及特点 常见的滚动体有六种形状，一种是球形，五种是滚子
常见的滚动体有六种形状，一种是球形，五种是滚子。 14.2 滚动轴承的组成、类型及特点
