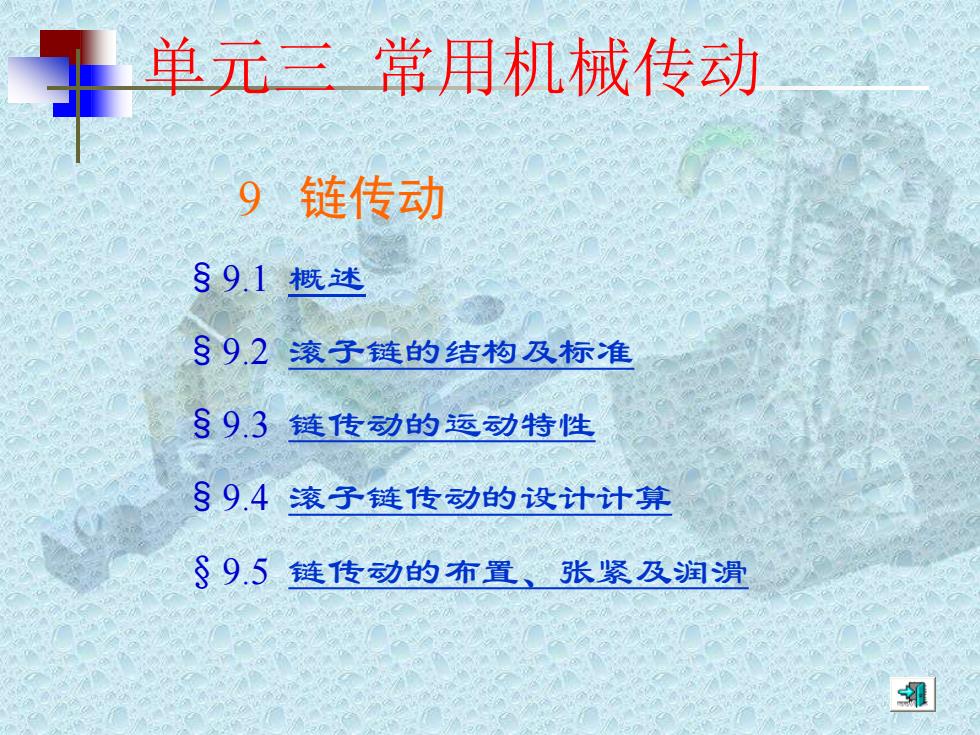

单元三常用机械传动 9链传动 §9.1概述 §9,2滚子链的结构及标准 S9.3链传动的运动特性 S9.4滚子链传动的设计计算 §9.5链传动的布置、张紧及润滑
§9.1 概述 §9.2 滚子链的结构及标准 §9.3 链传动的运动特性 §9.4 滚子链传动的设计计算 §9.5 链传动的布置、张紧及润滑 9 链传动 单元三 常用机械传动
9.1概述 链传动是依靠链轮轮齿与链节的啮合来传递运动和动力。 ■与带传动相比，链传动能保持准确的平均传动此，径向压轴力小，适于低 速情况下工作。 ■与齿轮传动相比，链传动安装精度要求较低，成本低廉，可远距离传动。 ■链传动的主要缺点是不能保持恒定的瞬时传动比。 ■链传动主要用在要求工作可靠、转速不高，且两轴相距较远，以及其它不 宜采用齿轮传动的场合
9.1 概述 链传动是依靠链轮轮齿与链节的啮合来传递运动和动力。 与带传动相比，链传动能保持准确的平均传动比，径向压轴力小，适于低 速情况下工作。 与齿轮传动相比，链传动安装精度要求较低，成本低廉，可远距离传动。 链传动的主要缺点是不能保持恒定的瞬时传动比。 链传动主要用在要求工作可靠、转速不高，且两轴相距较远，以及其它不 宜采用齿轮传动的场合

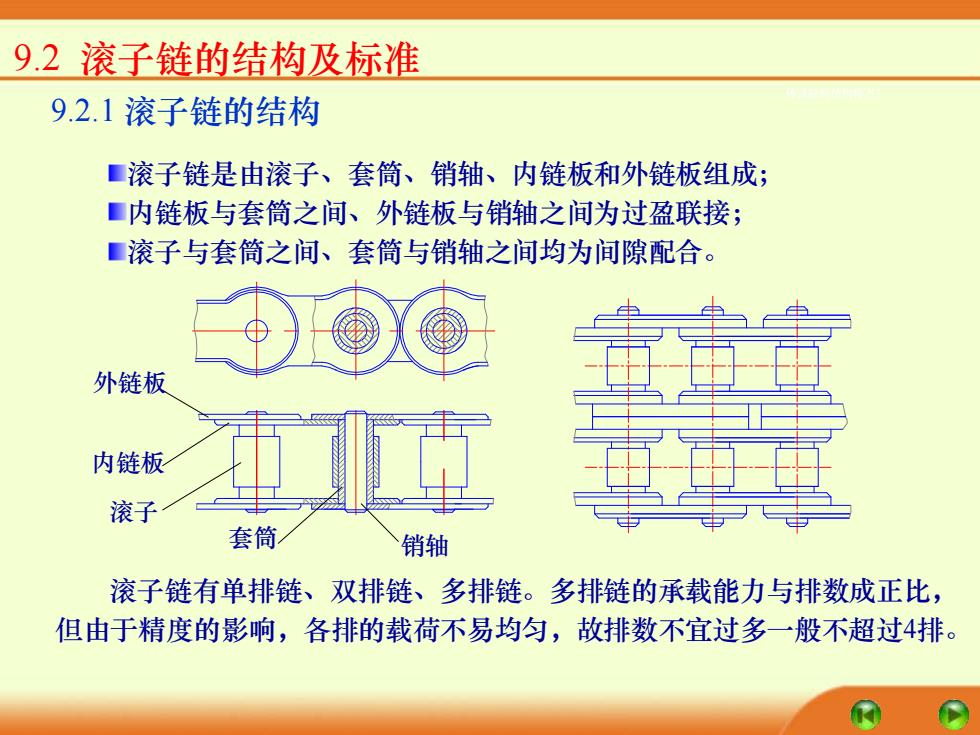

9.2滚子链的结构及标准 9.2.1滚子链的结构 ■滚子链是由滚子、套简筒、销轴、内链板和外链板组成； ■内链板与套筒之间、外链板与销轴之间为过盈联接； ■滚子与套筒之间、套筒与销轴之间均为间隙配合。 外链板 内链板 滚子 套筒 销轴 滚子链有单排链、双排链、多排链。多排链的承载能力与排数成正比， 但由于精度的影响，各排的载荷不易均匀，故排数不宜过多一般不超过排
9.2 滚子链的结构及标准 传动链的结构特点1 滚子链是由滚子、套筒、销轴、内链板和外链板组成； 内链板与套筒之间、外链板与销轴之间为过盈联接； 滚子与套筒之间、套筒与销轴之间均为间隙配合。 外链板 内链板 套筒 滚子 销轴 滚子链有单排链、双排链、多排链。多排链的承载能力与排数成正比， 但由于精度的影响，各排的载荷不易均匀，故排数不宜过多一般不超过4排。 9.2.1 滚子链的结构

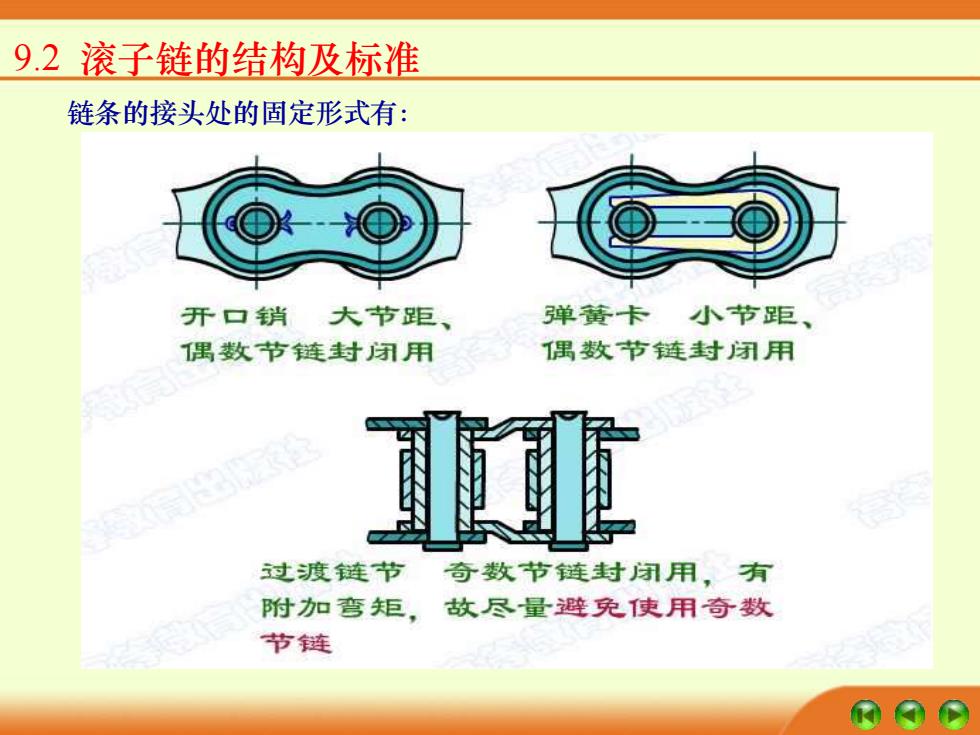

9.2滚子链的结构及标准 链条的接头处的固定形式有： 开▣销大节距 弹簧卡 小节距、 偶数节链封闭用 偶数节连封闭用 过渡链节奇数节链封闭用，有 附加弯矩，故尽量避免使用奇数 节链
链条的接头处的固定形式有： 用开口销固定，多用于大节距链 弹簧卡片固定，多用于小节距链 9.2 滚子链的结构及标准
9.2滚子链的结构及标准 9.2.2滚子链的标准 滚子链的标记为： 链号 排数 整链链节数 标准编号 例如：08A-1×88GB1243.1-83 表示：A系列、节距12.7mm、单排、88节的滚子链。 滚子链的基本参数和尺寸
9.2 滚子链的结构及标准 9.2.２ 滚子链的标准 滚子链的基本参数和尺寸
