3.1机构的组成 (2)移动副：只允许两构件作相对移动。 移动副
(2) 移动副：只允许两构件作相对移动。 移动副 3.1 机构的组成

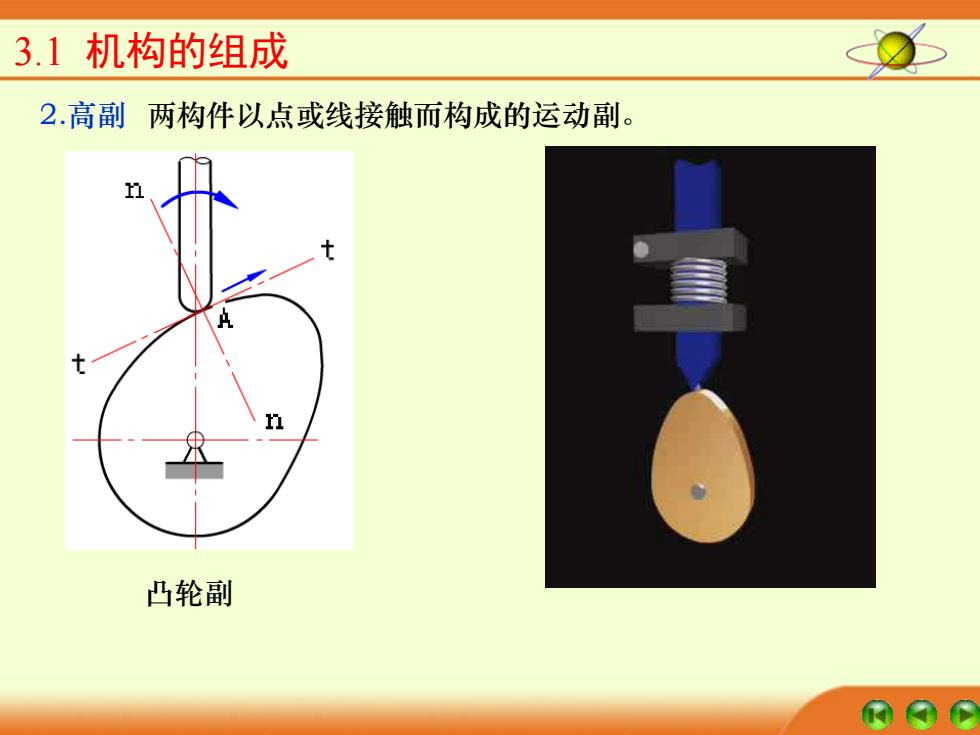

3.1机构的组成 2.高副两构件以点或线接触而构成的运动副。 凸轮副 00G
2.高副 两构件以点或线接触而构成的运动副。 凸轮副 3.1 机构的组成
3.1机构的组成 齿轮副
齿轮副 3.1 机构的组成

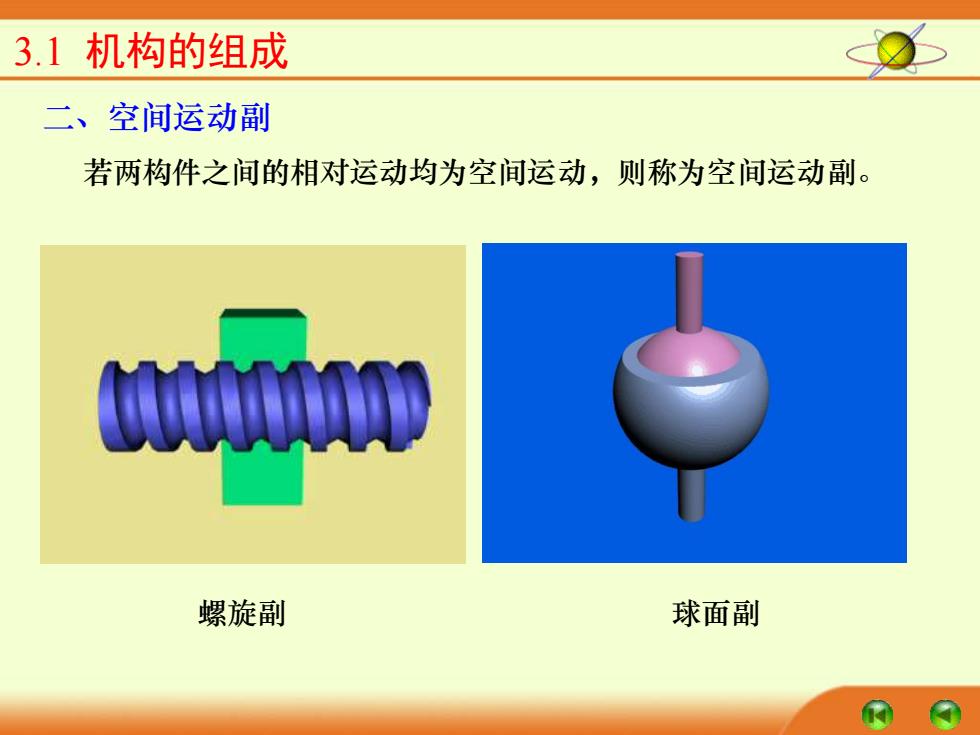

3.1机构的组成 二、空间运动副 若两构件之间的相对运动均为空间运动，则称为空间运动副。 螺旋副 球面副 0
二、空间运动副 若两构件之间的相对运动均为空间运动，则称为空间运动副。 螺旋副 球面副 3.1 机构的组成
3.2平面机构的运动简图 3.2.1运动副及构件的表示方法 1.构件 构件均用直线或小方块等来表示，画有斜线的表示机架。 3 5 E 76 77777777元
3.2 平面机构的运动简图 3.2.1 运动副及构件的表示方法 1.构件 构件均用直线或小方块等来表示，画有斜线的表示机架
