单元二常用机械机构 7螺纹联接与螺旋传动 §7,1螺纹联接的基本知识 §72螺纹联接的预紧与防松 §73单个螺栓联接的强度计算 §74螺栓组联接的结构设计和受力分析 §75螺纹联接件的材料和许用应力 §7.6提高螺栓联接强度的措施 §7.7滑动螺旋传动简介 §7.8滚动螺旋传动简介 组
§7.1 螺纹联接的基本知识 §7.2 螺纹联接的预紧与防松 §7.3 单个螺栓联接的强度计算 §7.4 螺栓组联接的结构设计和受力分析 §7.5 螺纹联接件的材料和许用应力 §7.6 提高螺栓联接强度的措施 §7.7 滑动螺旋传动简介 §7.8 滚动螺旋传动简介 7 螺纹联接与螺旋传动 单元二 常用机械机构

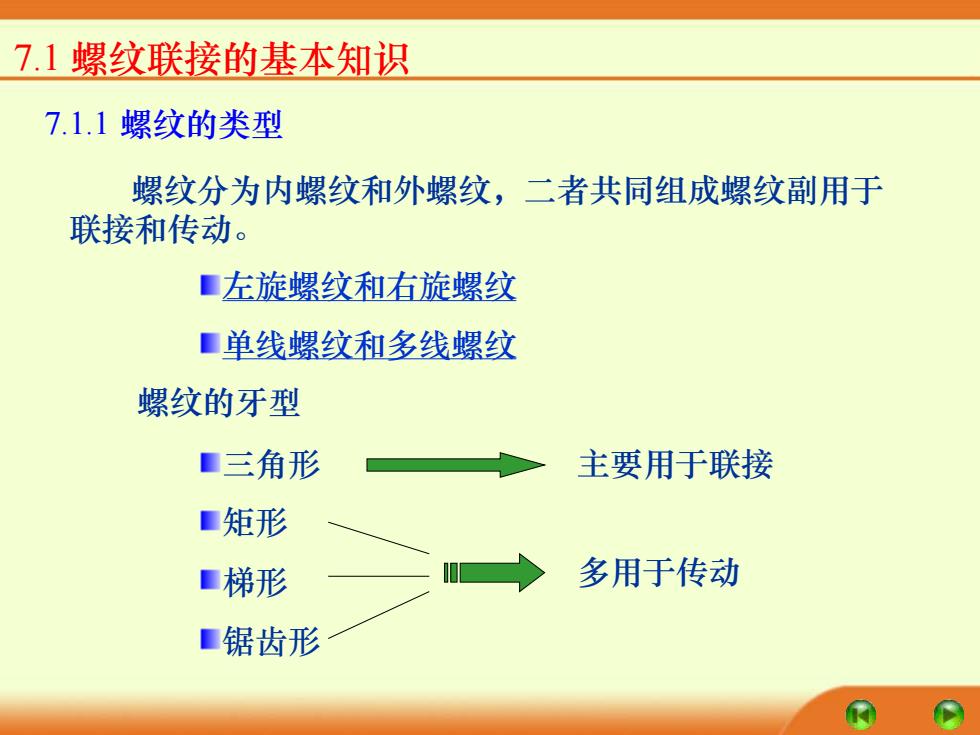

7.1螺纹联接的基本知识 7.1.1螺纹的类型 螺纹分为内螺纹和外螺纹，二者共同组成螺纹副用于 联接和传动。 ■左旋螺纹和右旋螺纹 ■单线螺纹和多线螺纹 螺纹的牙型 ■三角形 主要用于联接 ■矩形 ■梯形 多用于传动 锯齿形
7.1 螺纹联接的基本知识 左旋螺纹和右旋螺纹 单线螺纹和多线螺纹 螺纹分为内螺纹和外螺纹，二者共同组成螺纹副用于 联接和传动。 螺纹的牙型 7.1.1 螺纹的类型 三角形 矩形 梯形 锯齿形 主要用于联接 多用于传动
7.1螺纹联接的基本知识 7.1.2螺纹的主要参数 大经d小径d中经d螺距P导程S升角2牙型角必牙型斜角B 兀d2
7.1.2 螺纹的主要参数 大经d 小径d1 中经d2 螺距P 导程S 升角l 牙型角a、牙型斜角b 7.1 螺纹联接的基本知识

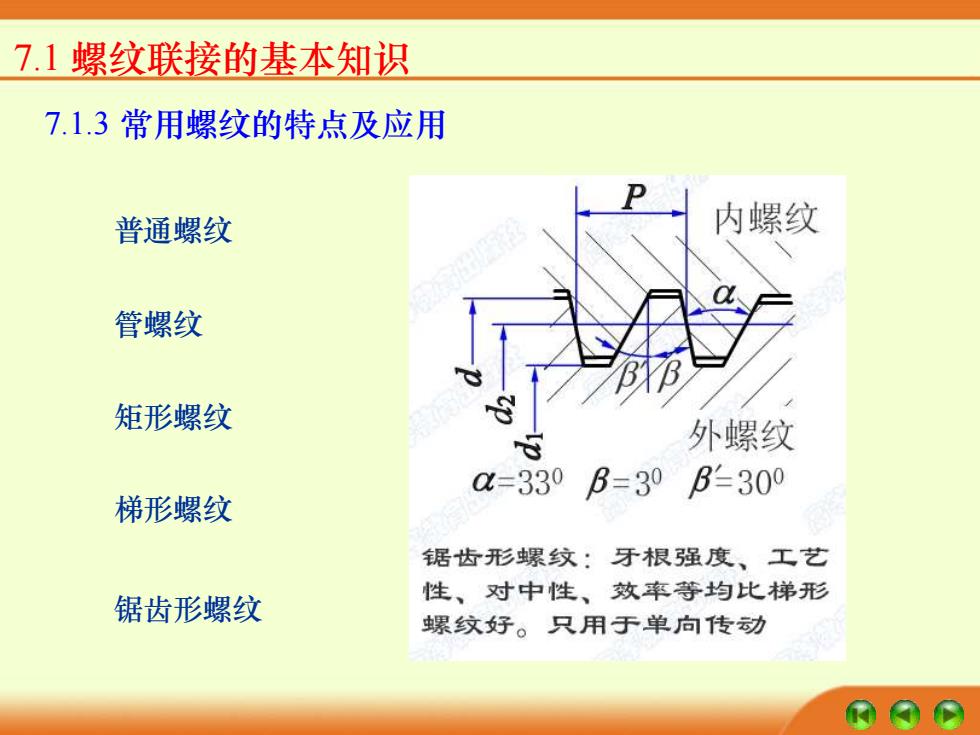

7.1螺纹联接的基本知识 7.1.3常用螺纹的特点及应用 普通螺纹 内螺纹 管螺纹 矩形螺纹 外螺纹 a=330B=30B300 梯形螺纹 锯齿形螺纹：牙根强度、工艺 锯齿形螺纹 性、对中性、效率等均比梯形 螺纹好。只用于单向传动
。 普通螺纹 7.1.3 常用螺纹的特点及应用 管螺纹 矩形螺纹 梯形螺纹 锯齿形螺纹 7.1 螺纹联接的基本知识
7.1螺纹联接的基本知识 7.1.4螺栓联接的基本类型 1.螺栓联接 普通螺 铰制孔 栓联接 螺栓联 接 特点：螺栓穿过被联接件上的光孔并用螺母拧紧。 分普通螺栓联接和铰制孔螺栓联接两种，前者螺栓 杆与螺纹孔壁间有间隙，后者则直接接触
1.螺栓联接 7.1.4 螺栓联接的基本类型 7.1 螺纹联接的基本知识
