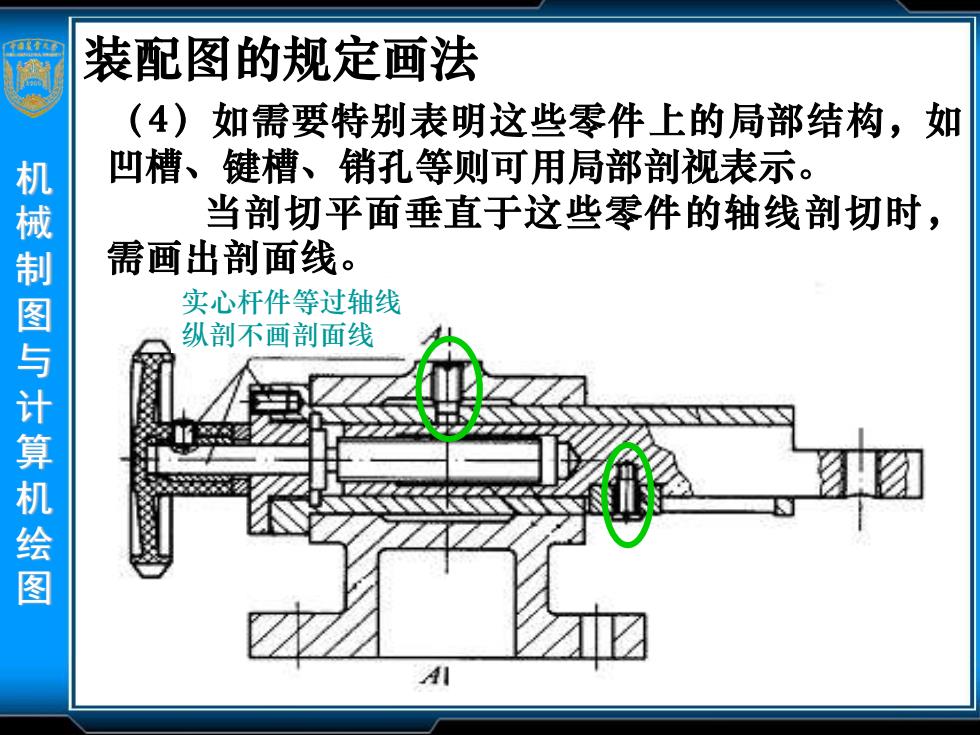

40 装配图的规定画法 (4)如需要特别表明这些零件上的局部结构，如 凹槽、键槽、销孔等则可用局部剖视表示。 当剖切平面垂直于这些零件的轴线剖切时， 需画出剖面线。 械制图与计算机绘图 实心杆件等过轴线 纵剖不画剖面线 A川
机 械 制 图 与 计 算 机 绘 图 （4）如需要特别表明这些零件上的局部结构，如 凹槽、键槽、销孔等则可用局部剖视表示。 当剖切平面垂直于这些零件的轴线剖切时， 需画出剖面线。 装配图的规定画法 实心杆件等过轴线 纵剖不画剖面线

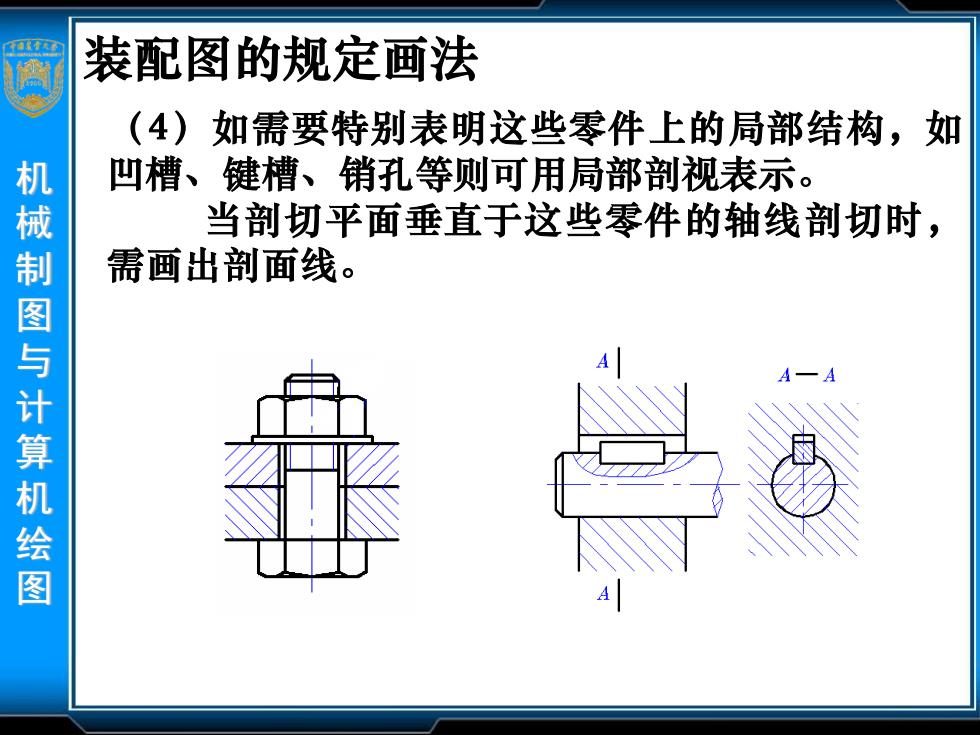

装配图的规定画法 (4)如需要特别表明这些零件上的局部结构，如 机 凹槽、键槽、销孔等则可用局部剖视表示。 当剖切平面垂直于这些零件的轴线剖切时， 需画出剖面线。 图与计算机绘图
机 械 制 图 与 计 算 机 绘 图 （4）如需要特别表明这些零件上的局部结构，如 凹槽、键槽、销孔等则可用局部剖视表示。 当剖切平面垂直于这些零件的轴线剖切时， 需画出剖面线。 装配图的规定画法

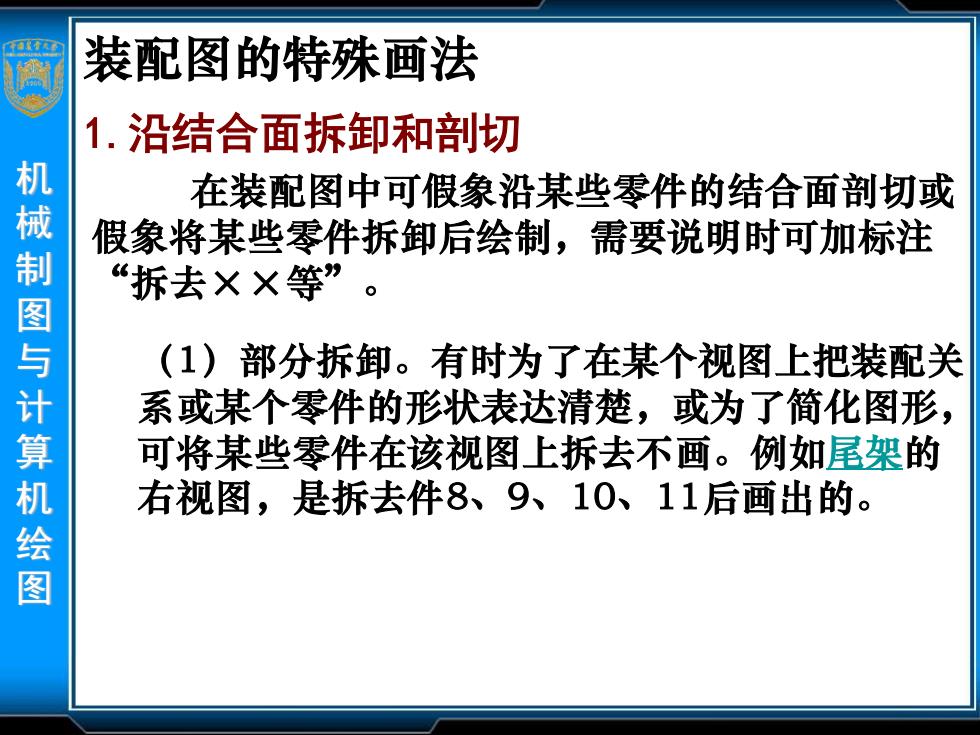

装配图的特殊画法 1.沿结合面拆卸和剖切 机 在装配图中可假象沿某些零件的结合面剖切或 假象将某些零件拆卸后绘制，需要说明时可加标注 制 “拆去XX等”。 图 (1)部分拆卸。有时为了在某个视图上把装配关 系或某个零件的形状表达清楚，或为了简化图形， 计算机绘图 可将某些零件在该视图上拆去不画。例如尾架的 右视图，是拆去件8、9、10、11后画出的
机 械 制 图 与 计 算 机 绘 图 1.沿结合面拆卸和剖切 在装配图中可假象沿某些零件的结合面剖切或 假象将某些零件拆卸后绘制，需要说明时可加标注 “拆去××等”。 （1）部分拆卸。有时为了在某个视图上把装配关 系或某个零件的形状表达清楚，或为了简化图形， 可将某些零件在该视图上拆去不画。例如尾架的 右视图，是拆去件8、9、10、11后画出的。 装配图的特殊画法

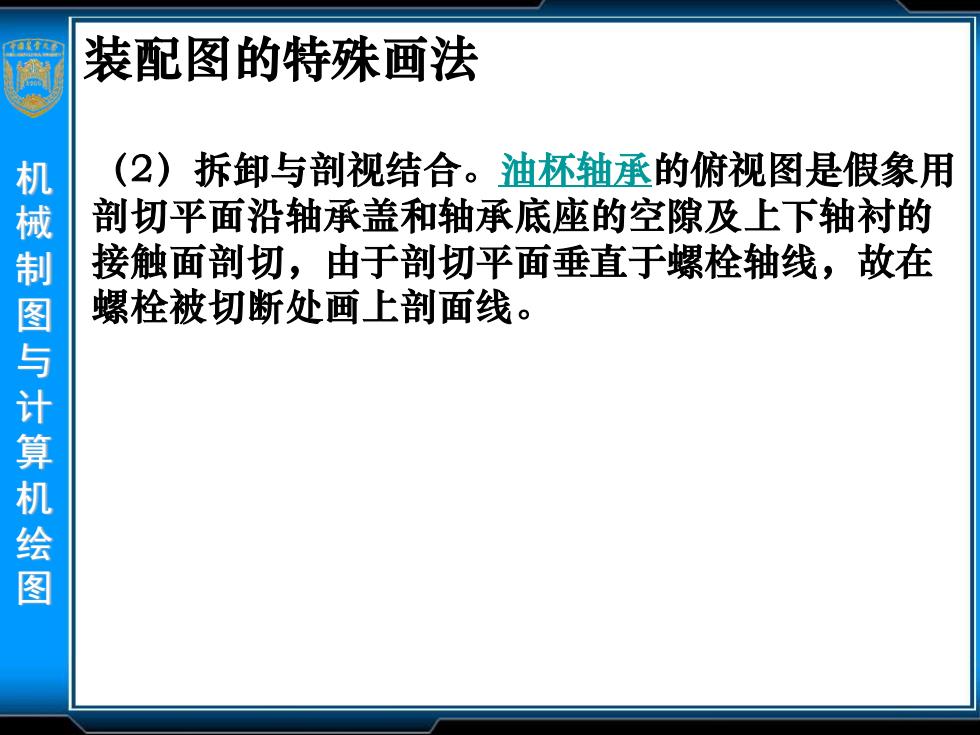

装配图的特殊画法 (2)拆御与剖视结合。油杯轴承的俯视图是假象用 剖切平面沿轴承盖和轴承底座的空隙及上下轴衬的 接触面剖切，由于剖切平面垂直于螺栓轴线，故在 械制图与计算机绘图 螺栓被切断处画上剖面线
机 械 制 图 与 计 算 机 绘 图 （2）拆卸与剖视结合。油杯轴承的俯视图是假象用 剖切平面沿轴承盖和轴承底座的空隙及上下轴衬的 接触面剖切，由于剖切平面垂直于螺栓轴线，故在 螺栓被切断处画上剖面线。 装配图的特殊画法

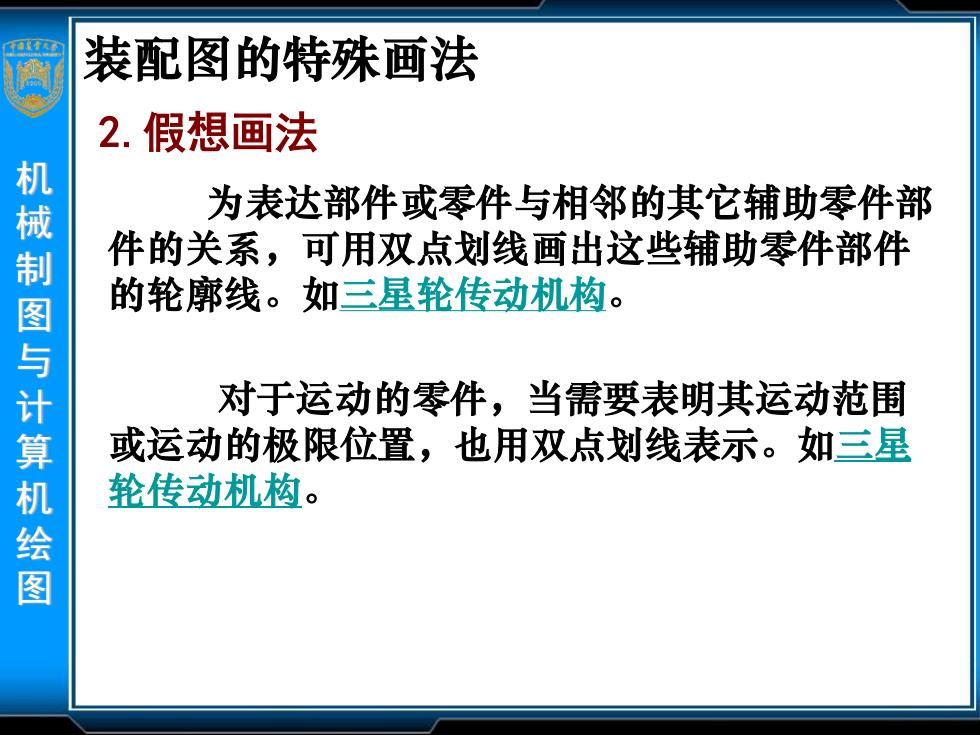

装配图的特殊画法 2.假想画法 机 为表达部件或零件与相邻的其它辅助零件部 械制 件的关系，可用双点划线画出这些辅助零件部件 图 的轮廓线。如三星轮传动机构。 计 对于运动的零件，当需要表明其运动范围 或运动的极限位置，也用双点划线表示。如三星 算机绘图 轮传动机构
机 械 制 图 与 计 算 机 绘 图 2.假想画法 为表达部件或零件与相邻的其它辅助零件部 件的关系，可用双点划线画出这些辅助零件部件 的轮廓线。如三星轮传动机构。 对于运动的零件，当需要表明其运动范围 或运动的极限位置，也用双点划线表示。如三星 轮传动机构。 装配图的特殊画法
