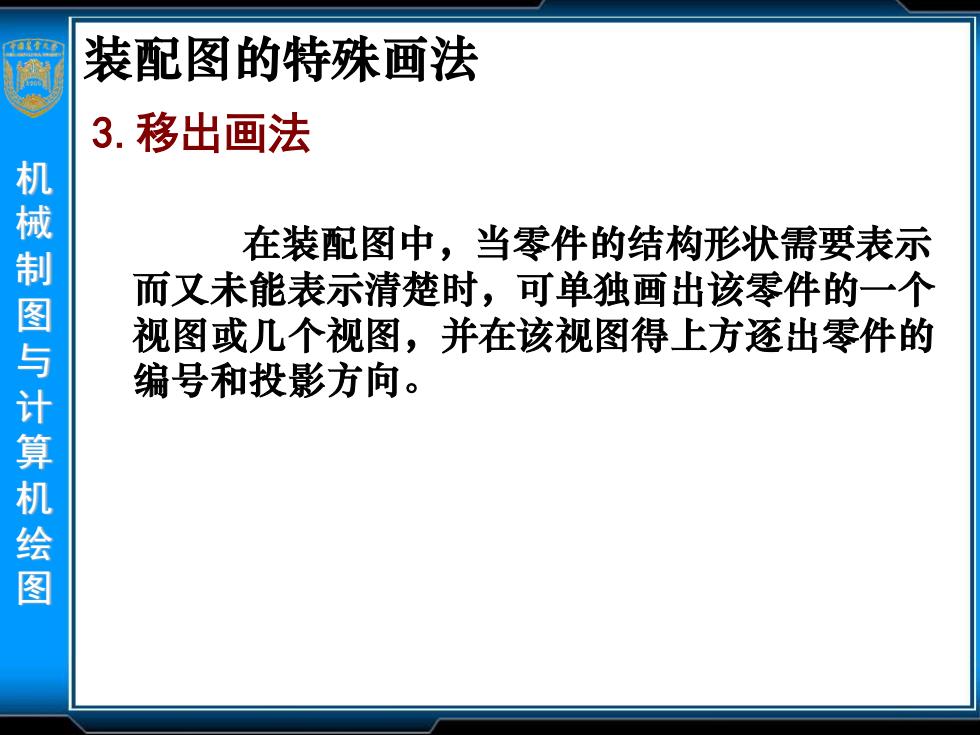

装配图的特殊画法 3.移出画法 机械制图与计算机绘图 在装配图中，当零件的结构形状需要表示 而又未能表示清楚时，可单独画出该零件的一个 视图或几个视图，并在该视图得上方逐出零件的 编号和投影方向
机 械 制 图 与 计 算 机 绘 图 3.移出画法 在装配图中，当零件的结构形状需要表示 而又未能表示清楚时，可单独画出该零件的一个 视图或几个视图，并在该视图得上方逐出零件的 编号和投影方向。 装配图的特殊画法

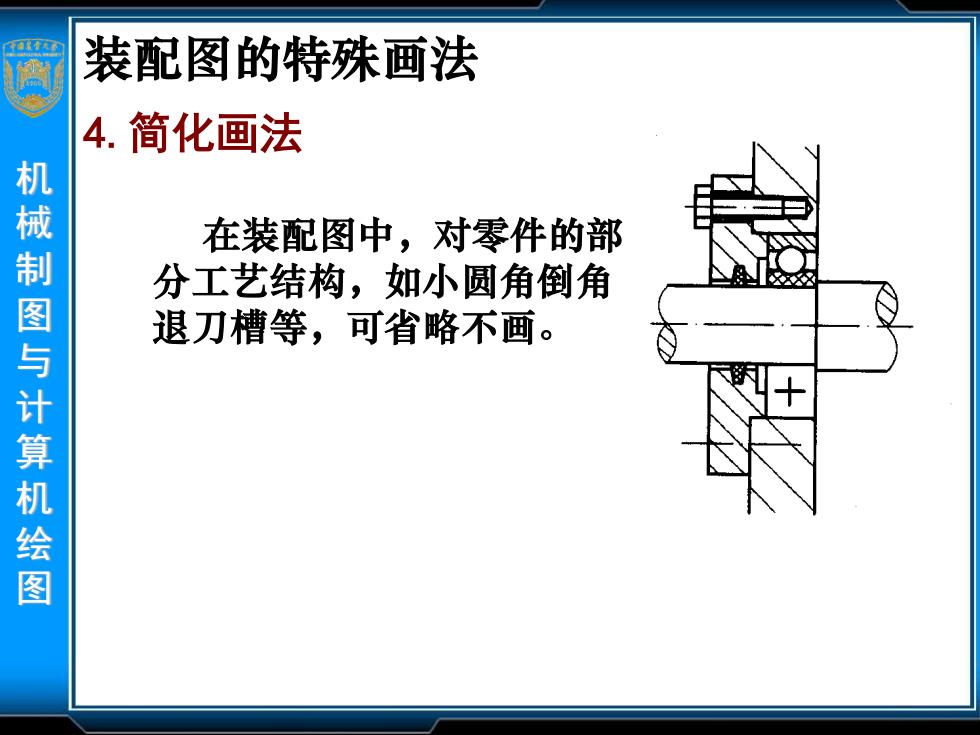

装配图的特殊画法 4.简化画法 在装配图中，对零件的部 机械制图与计算机绘图 分工艺结构，如小圆角倒角 退刀槽等，可省略不画
机 械 制 图 与 计 算 机 绘 图 4.简化画法 在装配图中，对零件的部 分工艺结构，如小圆角倒角 退刀槽等，可省略不画。 装配图的特殊画法

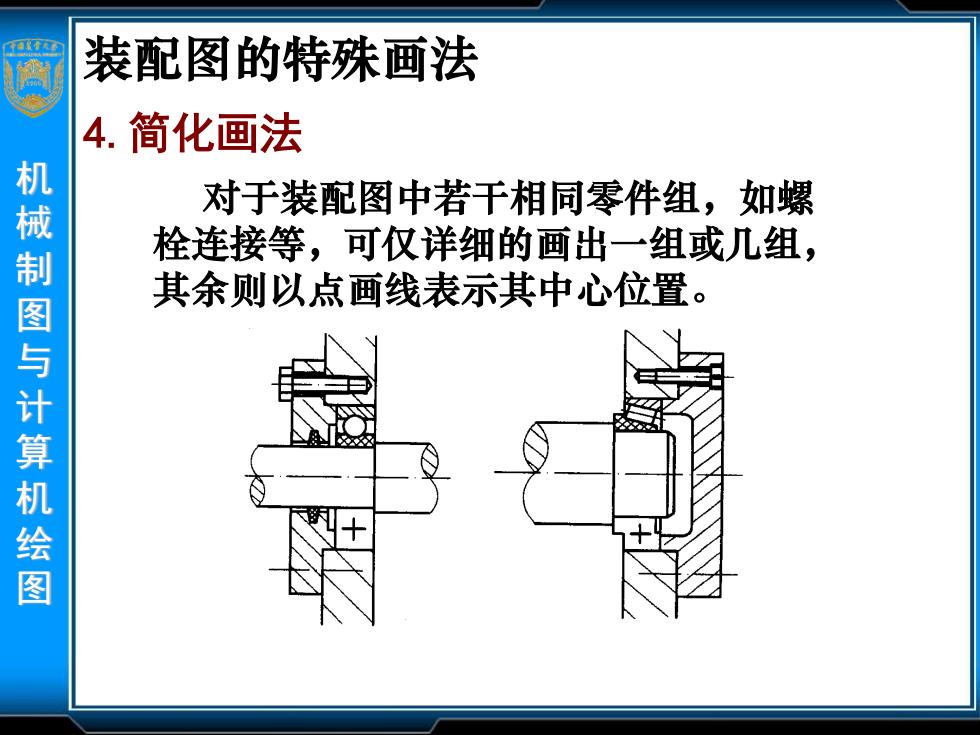

装配图的特殊画法 4.简化画法 对于装配图中若干相同零件组，如螺 机械制图与计算机绘图 栓连接等，可仅详细的画出一组或几组， 其余则以点画线表示其中心位置
机 械 制 图 与 计 算 机 绘 图 4.简化画法 对于装配图中若干相同零件组，如螺 栓连接等，可仅详细的画出一组或几组， 其余则以点画线表示其中心位置。 装配图的特殊画法

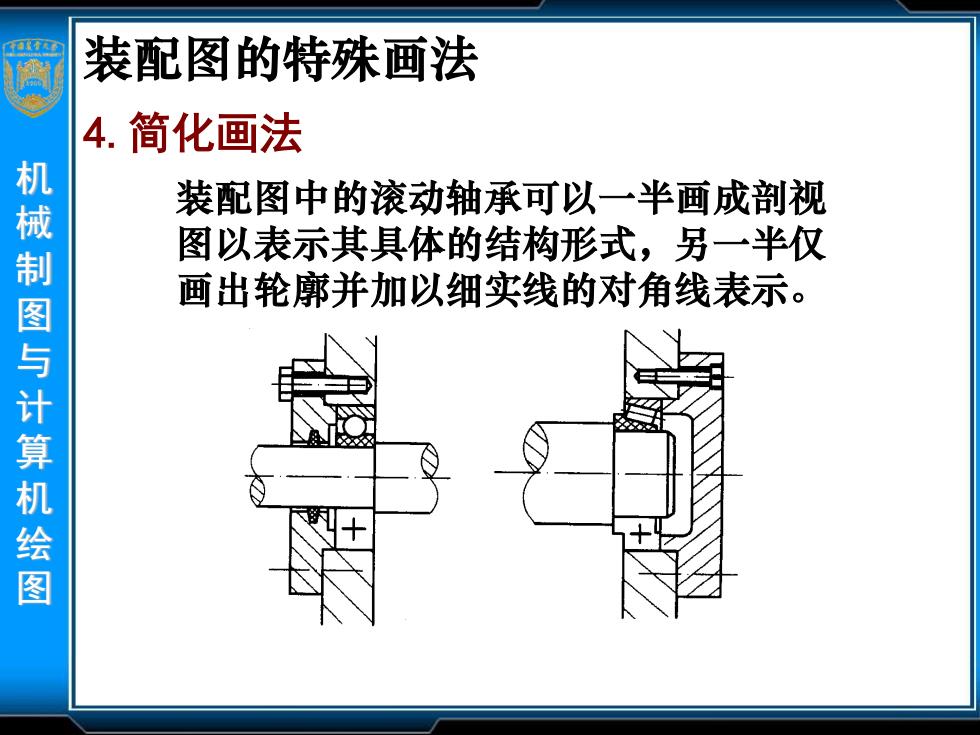

装配图的特殊画法 4.简化画法 装配图中的滚动轴承可以一半画成剖视 机械制图与计算机绘图 图以表示其具体的结构形式，另一半仅 画出轮廓并加以细实线的对角线表示
机 械 制 图 与 计 算 机 绘 图 4.简化画法 装配图中的滚动轴承可以一半画成剖视 图以表示其具体的结构形式，另一半仅 画出轮廓并加以细实线的对角线表示。 装配图的特殊画法

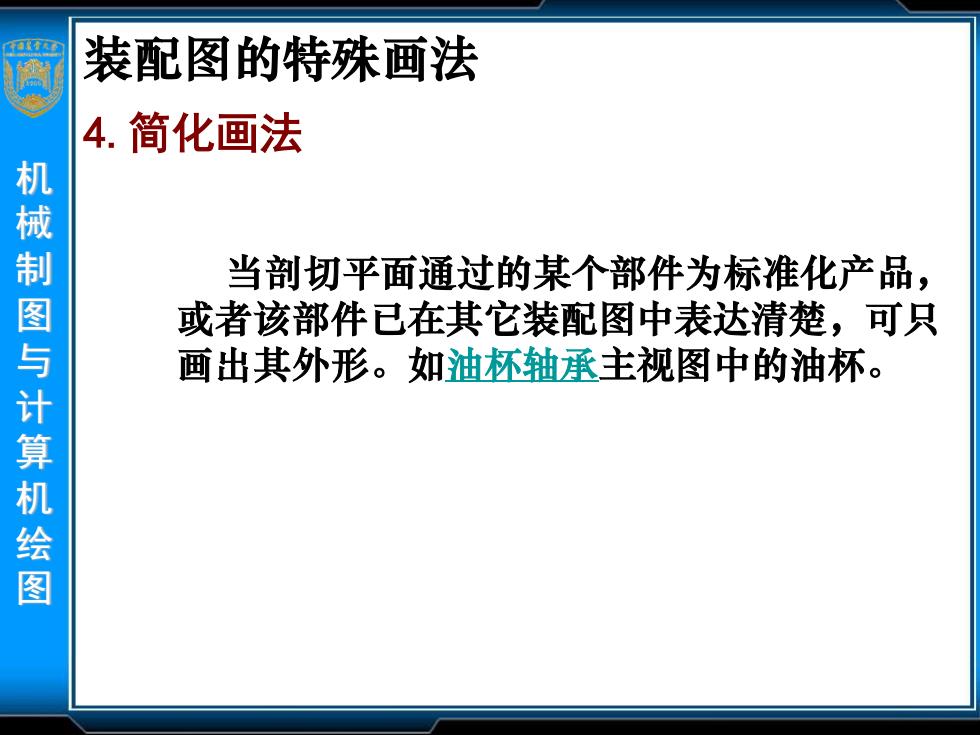

装配图的特殊画法 4.简化画法 机械制图与计算机绘图 当剖切平面通过的某个部件为标准化产品， 或者该部件已在其它装配图中表达清楚，可只 画出其外形。如油杯轴承主视图中的油杯
机 械 制 图 与 计 算 机 绘 图 4.简化画法 当剖切平面通过的某个部件为标准化产品， 或者该部件已在其它装配图中表达清楚，可只 画出其外形。如油杯轴承主视图中的油杯。 装配图的特殊画法
