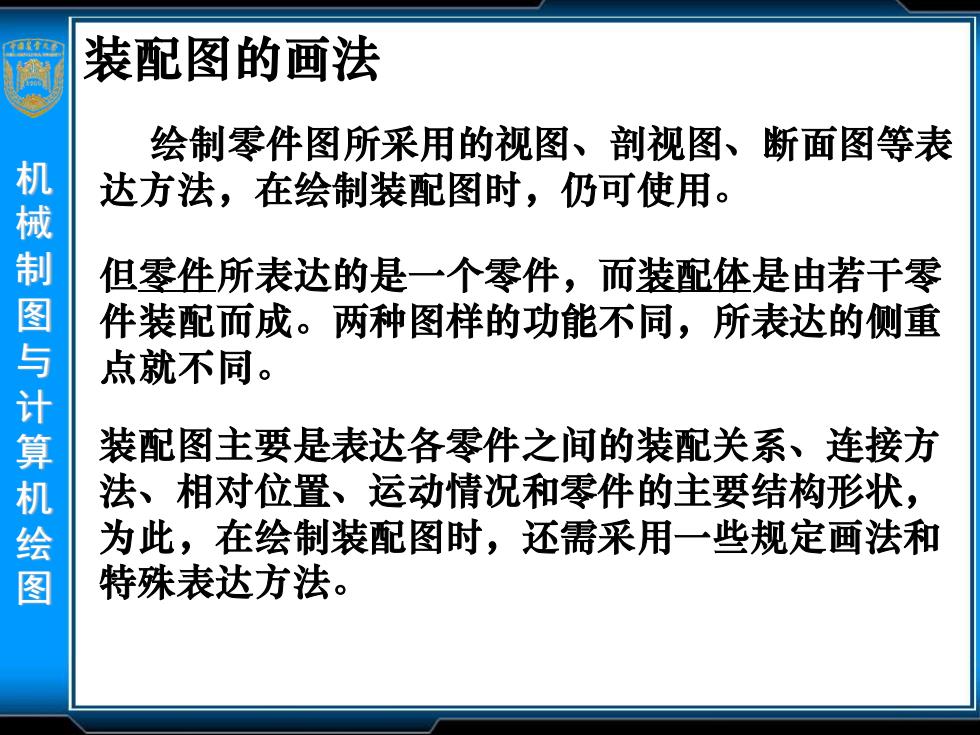

装配图的画法 绘制零件图所采用的视图、剖视图、断面图等表 机 达方法，在绘制装配图时，仍可使用。 制 但零件所表达的是一个零件，而装配体是由若干零 图 件装配而成。两种图样的功能不同，所表达的侧重 点就不同。 算 装配图主要是表达各零件之间的装配关系、连接方 机 法、相对位置、运动情况和零件的主要结构形状， 为此，在绘制装配图时，还需采用一些规定画法和 图 特殊表达方法
机 械 制 图 与 计 算 机 绘 图 装配图的画法 绘制零件图所采用的视图、剖视图、断面图等表 达方法，在绘制装配图时，仍可使用。 但零件所表达的是一个零件，而装配体是由若干零 件装配而成。两种图样的功能不同，所表达的侧重 点就不同。 装配图主要是表达各零件之间的装配关系、连接方 法、相对位置、运动情况和零件的主要结构形状， 为此，在绘制装配图时，还需采用一些规定画法和 特殊表达方法

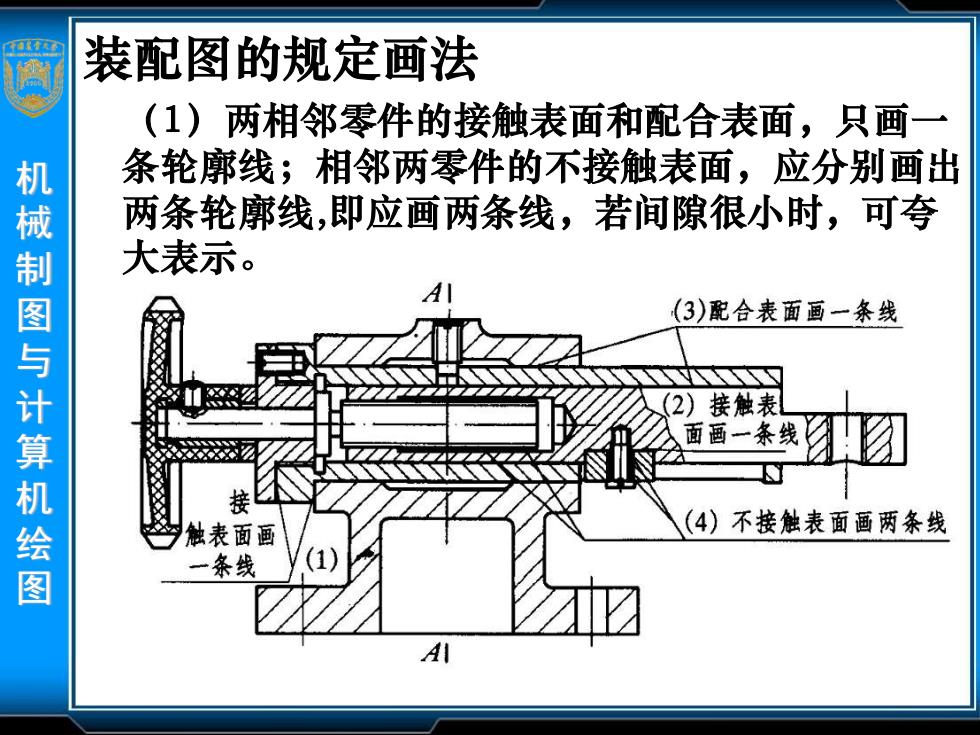

40 装配图的规定画法 (1)两相邻零件的接触表面和配合表面，只画一 条轮廓线；相邻两零件的不接触表面，应分别画出 两条轮廓线，即应画两条线，若间隙很小时，可夸 大表示。 械制图与计算机绘图 (3)配合表面画一条线 2) 接触表 面画一条线 接 触表面画 (4)不接触表面画两条线 一条线
机 械 制 图 与 计 算 机 绘 图 （1）两相邻零件的接触表面和配合表面，只画一 条轮廓线；相邻两零件的不接触表面，应分别画出 两条轮廓线,即应画两条线，若间隙很小时，可夸 大表示。 装配图的规定画法

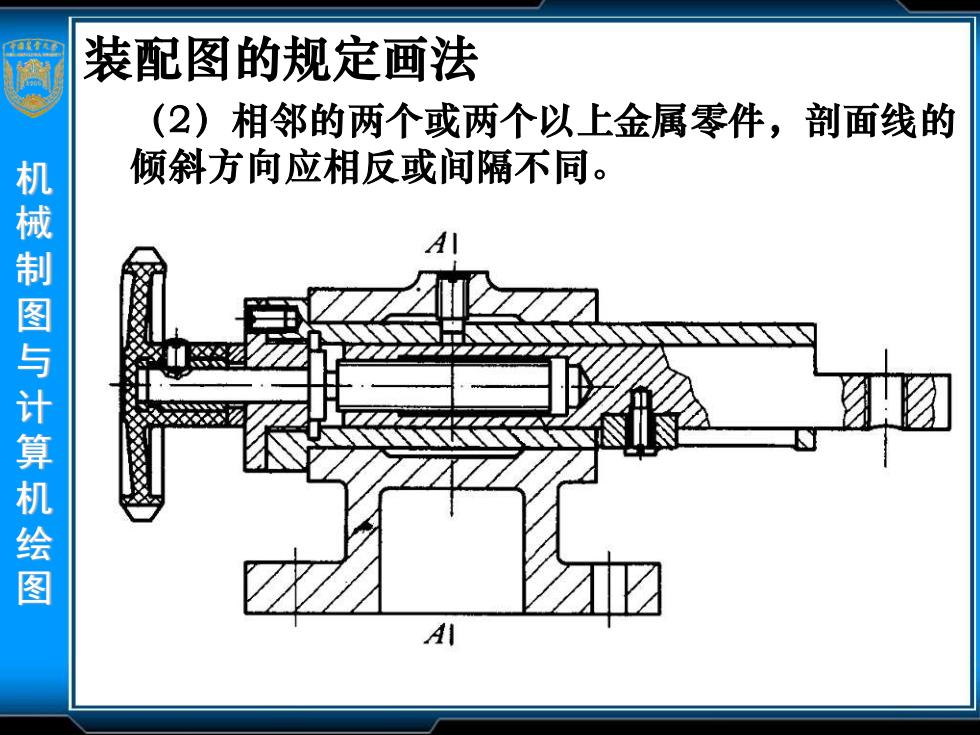

装配图的规定画法 (2)相邻的两个或两个以上金属零件，剖面线的 倾斜方向应相反或间隔不同。 机械制图与计算机绘图 A
机 械 制 图 与 计 算 机 绘 图 （2）相邻的两个或两个以上金属零件，剖面线的 倾斜方向应相反或间隔不同。 装配图的规定画法

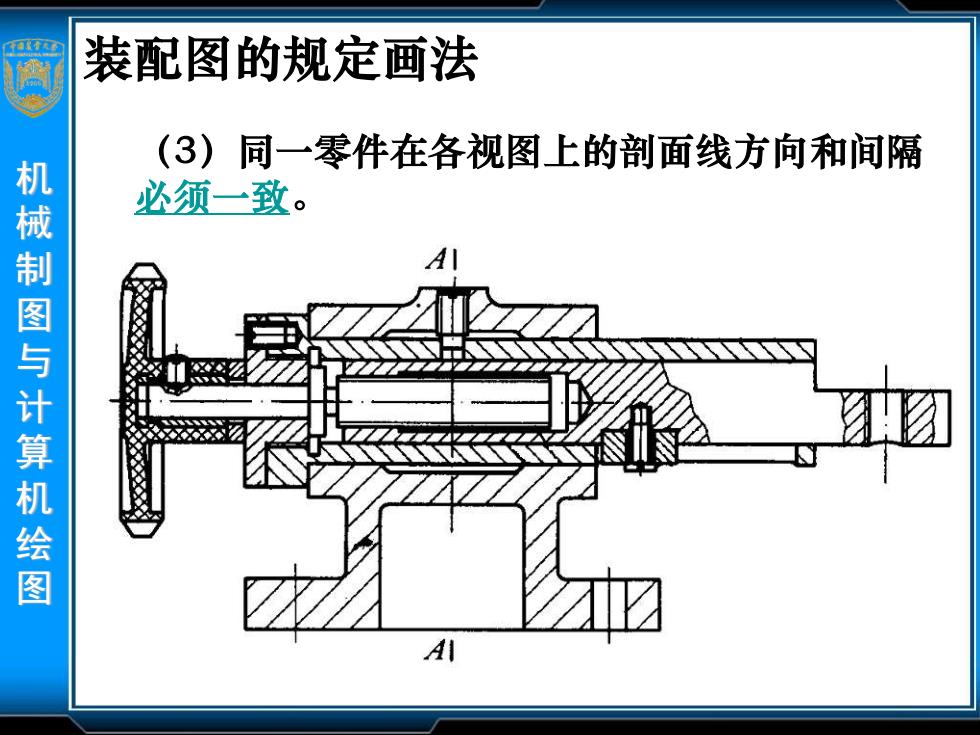

装配图的规定画法 (3)同一零件在各视图上的剖面线方向和间隔 必须一致。 机械制图与计算机绘图 Ai
机 械 制 图 与 计 算 机 绘 图 （3）同一零件在各视图上的剖面线方向和间隔 必须一致。 装配图的规定画法

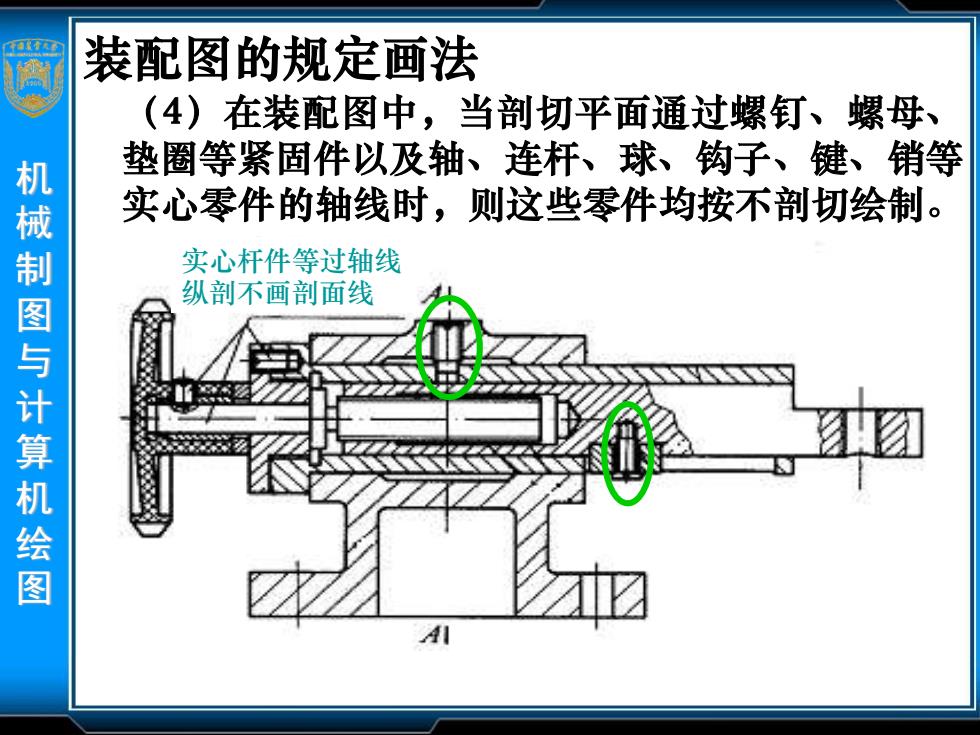

7 装配图的规定画法 (4)在装配图中，当剖切平面通过螺钉、螺母、 垫圈等紧固件以及轴、连杆、球、钩子、键、销等 实心零件的轴线时，则这些零件均按不剖切绘制。 机械制图与计算机绘图 实心杆件等过轴线 纵剖不画剖面线
机 械 制 图 与 计 算 机 绘 图 （4）在装配图中，当剖切平面通过螺钉、螺母、 垫圈等紧固件以及轴、连杆、球、钩子、键、销等 实心零件的轴线时，则这些零件均按不剖切绘制。 装配图的规定画法 实心杆件等过轴线 纵剖不画剖面线
