第三节空气供给系统主要元件的构造与检修空气供给系统元件位置空气供给系统基本元件的构造二、三、空气供给系的检修26
26 第三节 空气供给系统主要元件的构造 与检修 一、空气供给系统元件位置 二、空气供给系统基本元件的构造 三、空气供给系的检修
一、空气供给系统元件位置电控燃油喷射发动机空气供给系统基本相同，主要组成元件包括空气滤清器、节气门体和进气管。1.D型EFI空气供给系2.L型EFI空气供给系
27 1.D型EFI空气供给系 2.L型EFI空气供给系 一、空气供给系统元件位置 电控燃油喷射发动机空气供给系统基本相 同，主要组成元件包括空气滤清器、节气门体和 进气管

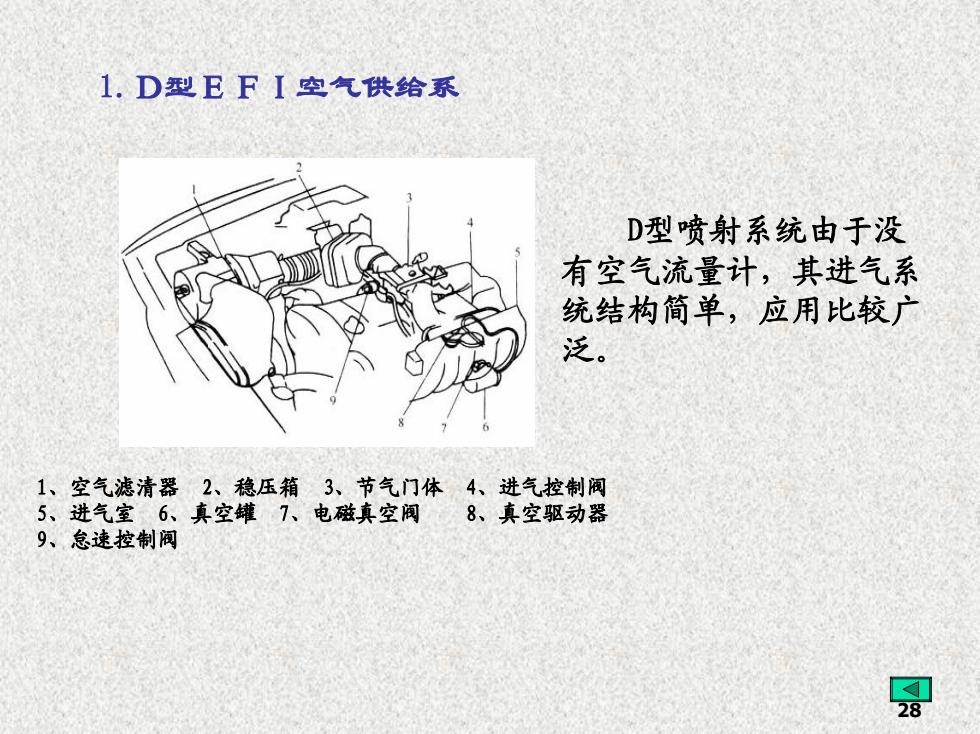

1.D型EFI空气供给系D型喷射系统由于没有空气流量计，其进气系统结构简单，应用比较广泛。1、空气滤清器2、稳压箱 3、节气门体4、进气控制阀5、进气室6、真空罐7、电磁真空阀8、真空驱动器9、急速控制阀A28
28 1.Ｄ型ＥＦＩ空气供给系 1、空气滤清器 2、稳压箱 3、节气门体 4、进气控制阀 5、进气室 6、真空罐 7、电磁真空阀 8、真空驱动器 9、怠速控制阀 D型喷射系统由于没 有空气流量计，其进气系 统结构简单，应用比较广 泛

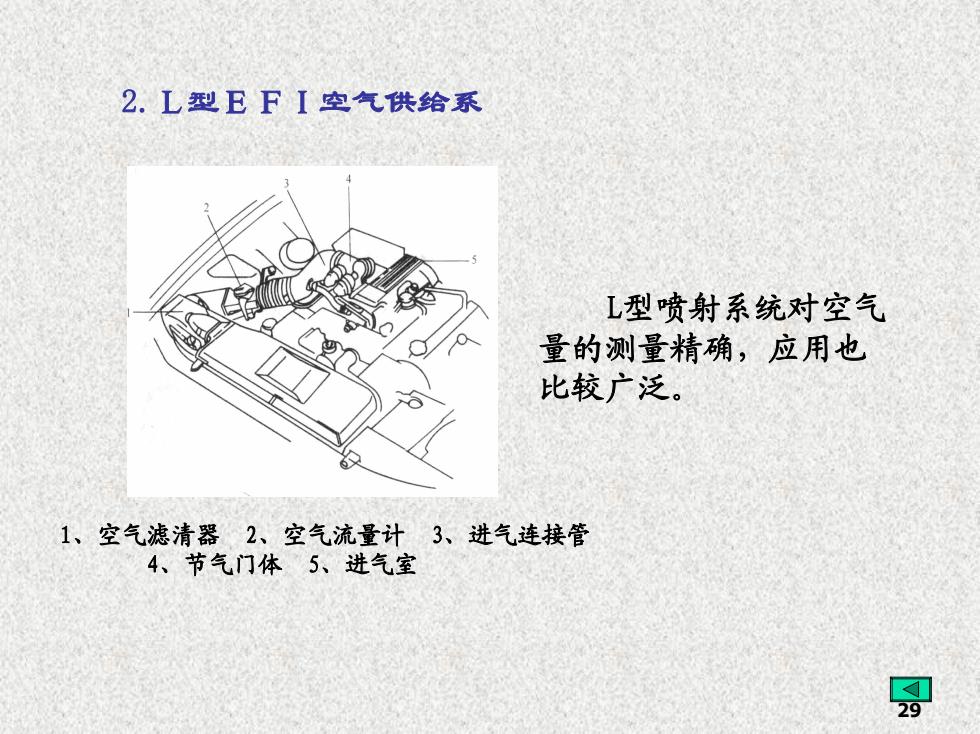

2.L型EFI空气供给系L型喷射系统对空气量的测量精确，应用也比较广泛。1、空气滤清器2、空气流量计3、进气连接管4、节气门体 5、进气室29
29 2.Ｌ型ＥＦＩ空气供给系 1、空气滤清器 2、空气流量计 3、进气连接管 4、节气门体 5、进气室 L型喷射系统对空气 量的测量精确，应用也 比较广泛

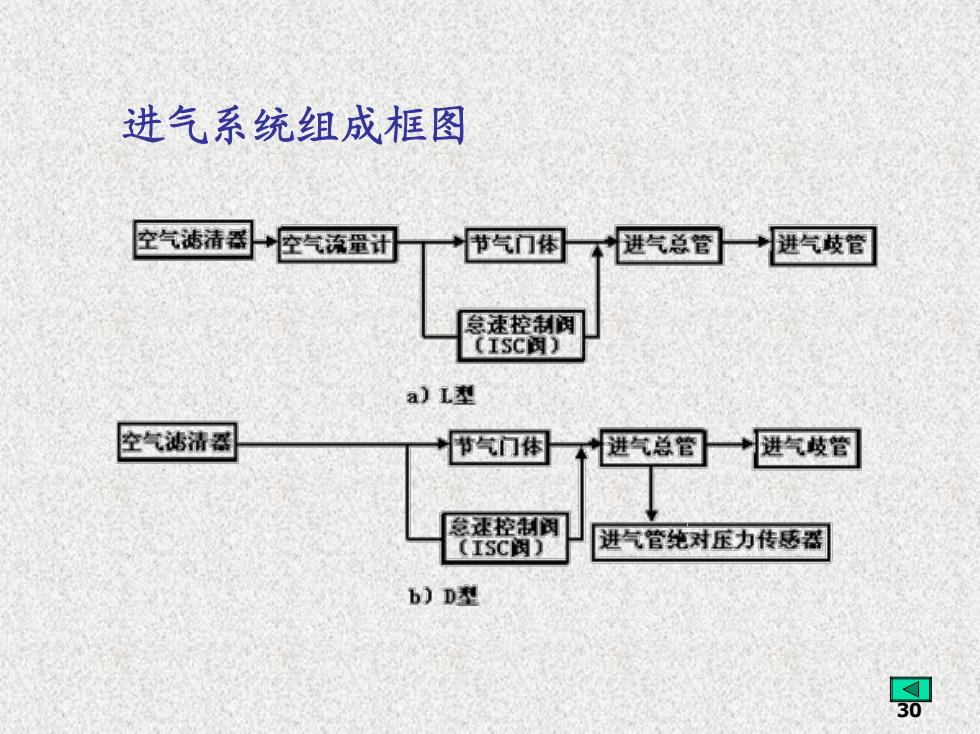

进气系统组成框图空气滤清器一空气流量计节气门体进气总管+进气歧管阜速控制阀ISC国）a)L型空气滤清器节气门进气总管一进气歧管急速控电间进气管纯对压力传感器【ISC闽）bJD型
30 进气系统组成框图
