历粤荒子代枝大 XIDIAN UNIVERSITY T1()11 mo 工I.动态电路模块 第三章动态电路
XiDian II.动态电路模块 第三章 动态电路

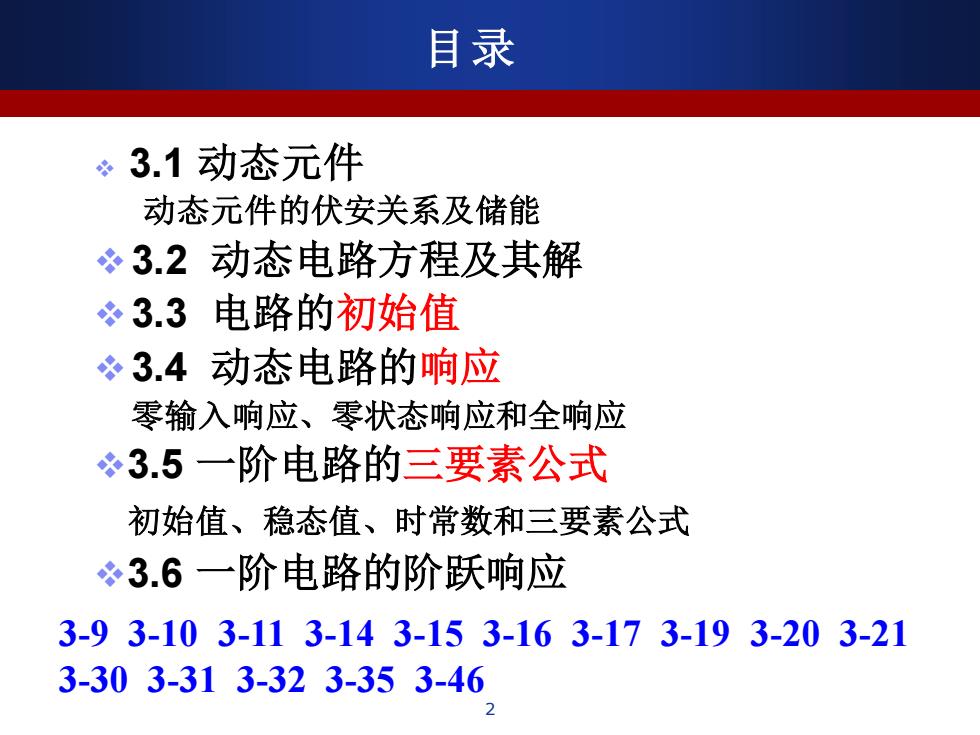

目录 ÷3.1动态元件 动态元件的伏安关系及储能 3.2动态电路方程及其解 3.3电路的初始值 3.4动态电路的响应 零输入响应、零状态响应和全响应 3.5一阶电路的三要素公式 初始值、稳态值、时常数和三要素公式 3.6一阶电路的阶跃响应 3-93-103-113-143-153-163-173-193-203-21 3-303-313-323-353-46
❖ 3.1 动态元件 动态元件的伏安关系及储能 ❖3.2 动态电路方程及其解 ❖3.3 电路的初始值 ❖3.4 动态电路的响应 零输入响应、零状态响应和全响应 ❖3.5 一阶电路的三要素公式 初始值、稳态值、时常数和三要素公式 ❖3.6 一阶电路的阶跃响应 目录 2 3-9 3-10 3-11 3-14 3-15 3-16 3-17 3-19 3-20 3-21 3-30 3-31 3-32 3-35 3-46
3.1动态元件 电容 电容和电感的VCR是微积分关系，故称其为动态元件。含有动 态元件的电路称为动态电路，描述动态电路的方程是微分方程。 1、电容的一般定义 一个二端元件，若在任一时刻t,其电 荷q(t)与电压u(t)之间的关系能用q u平面上通过原点的一条曲线表征，即具有 代数关系f(u,q)=0,则称该元件为电容元 件(capacitor),简称电容。其电路符号如 图所示。 电容元件是一种储存电能的元件，它是实际电容器的理 想化模型
一、 电容 3 3.1 动态元件 电容和电感的VCR是微积分关系，故称其为动态元件。含有动 态元件的电路称为动态电路，描述动态电路的方程是微分方程。 电容元件是一种储存电能的元件, 它是实际电容器的理 想化模型。 u i +q C -q 1、电容的一般定义 一个二端元件,若在任一时刻 t,其电 荷 q(t) 与电压 u(t) 之间的关系能用 qu 平面上通过原点的一条曲线表征,即具有 代数关系f(u,q) =0,则称该元件为电容元 件(capacitor)，简称电容。其电路符号如 图所示
3.1动态元件 、电容 202M 12KV EG 陶瓷电容 陶瓷电容 色环陶瓷电容 瓷片电容 MKP-X2 470F470 电解电容 NMKP电容 贴片电容 钽电容
4 3.1 动态元件 一、 电容
3.1动态元件 电容 线性电容的外特性（库伏特性）是q-平面上一条过原点的直线 q①)=Cu(t) ☆思考： C就是电容元件的值，单位为：法[拉]()。1. 电荷可以跃变吗？ 对于线性时不变电容，C为正实常数。 电压可以跃变吗？ a 3. 如何增大电容？ 2、电容的VAR(或VCR) 若电容上电压与电流参考方向关联，如图(6)， 考虑到i=dq/dt,q=Cu(),有 i☑scu dt (b) 电容VAR的微分形式
一、 电容 5 3.1动态元件 线性电容的外特性(库伏特性)是q-u平面上一条过原点的直线 q(t) = Cu(t) C 就是电容元件的值，单位为：法[拉](F)。 对于线性时不变电容，C为正实常数。 (a) q 0 u C 2、电容的VAR(或VCR) 若电容上电压与电流参考方向关联，如图(b)， 考虑到 i =dq/dt， q = Cu(t)，有 u i +q C -q (b) dt du i(t) = C ☆思考： 1. 电荷可以跃变吗？ 2. 电压可以跃变吗？ 3. 如何增大电容？
