1.7含独立源的等效 二、实际电源模型及其互换等效 1实际电源的模型（区别：实际电源有内阻） 一个实际电源端口上电压电流的关系VCR 际 也称为外特性。 电源 改变R,可以得到一组u,数值，描点可以 (a) 得到图b。 R=oo,开路，=0，u=Us(端口开路电压) (b) R=0,短路，u=0,i=s(端口短路电流) Us/Is=Rs u=Us -Rs i CR关系两种表达： i=Is -u/Rs
二、实际电源模型及其互换等效 1.实际电源的模型（区别：实际电源有内阻） 一个实际电源端口上电压电流的关系VCR 也称为外特性。 改变R，可以得到一组u,i数值，描点可以 得到图b。 R=∞, 开路, i=0，u = US (端口开路电压) R = 0, 短路, u=0 , i = IS (端口短路电流) 1 1.7含独立源的等效 i 实 际 电 源 u (a) u 0 i US IS (b) R US /IS = RS VCR关系两种表达： u = US - RS i i = IS - u /RS

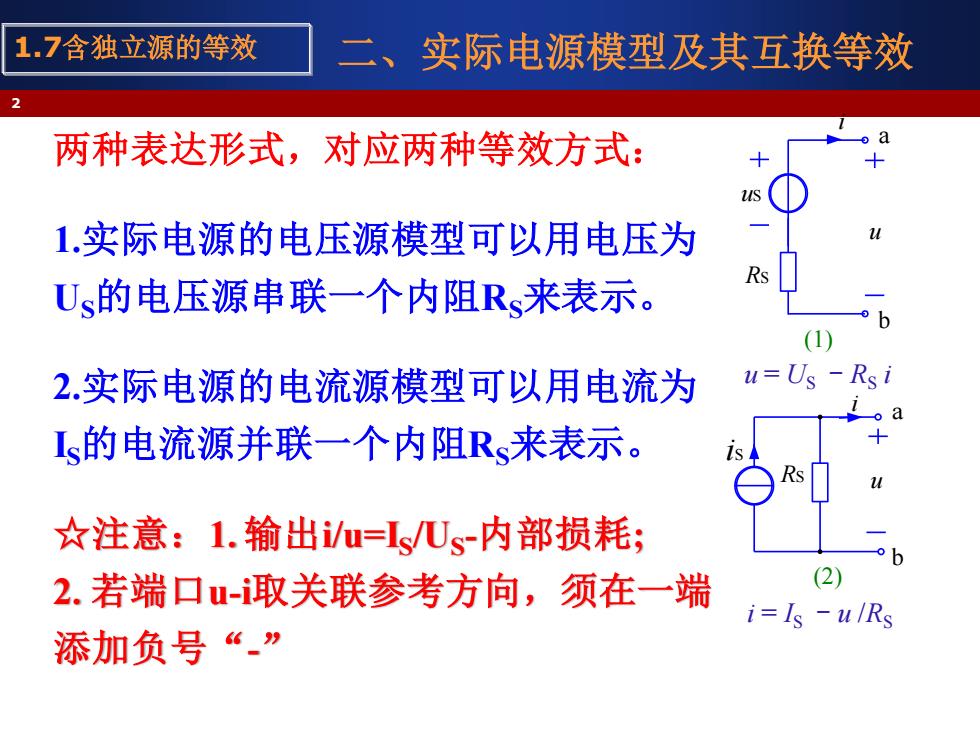

1.7含独立源的等效 实际电源模型及其互换等效 两种表达形式，对应两种等效方式： 1.实际电源的电压源模型可以用电压为 Us的电压源串联一个内阻Rs来表示。 (1) 2.实际电源的电流源模型可以用电流为 u=Us -Rs i Ls的电流源并联一个内阻Rs来表示。 RS ☆注意：1.输出i/u=Is/Us-内部损耗； 2.若端口u-i取关联参考方向，须在一端 (2) i=Is -u/Rs 添加负号
二、实际电源模型及其互换等效 两种表达形式，对应两种等效方式： 1.实际电源的电压源模型可以用电压为 US的电压源串联一个内阻RS来表示。 2.实际电源的电流源模型可以用电流为 IS的电流源并联一个内阻RS来表示。 ☆注意：1. 输出i/u=IS /US -内部损耗; 2. 若端口u-i取关联参考方向，须在一端 添加负号“-” 2 1.7含独立源的等效 i RS a u b uS (1) u = US - RS i i = IS - u /RS i iS RS u a b (2)
1.7含独立源的等效 二、实际电源模型及其互换等效 2.电压源模型与电流源模型的互换等效 a us=Rs is (2 注意，电压源电压的极性与电流源电流的方向的关系
二、实际电源模型及其互换等效 2.电压源模型与电流源模型的互换等效 注意，电压源电压的极性与电流源电流的方向的关系 3 1.7含独立源的等效 i RS a u b uS (1) i iS RS u a b (2) uS = RS iS
1.7含独立源的等效 二、 实际电源模型及其互换等效 3.举例：例1如图(a)电路，求电流i。 5A 40.5i 4A 22 30 3 (a) (b) 由d图，利用KVL和OL可得 (3+2)i+i-12=0 解得i=2(A)
二、实际电源模型及其互换等效 3.举例：例1如图(a)电路，求电流i。 由d图，利用KVL和OL可得 (3 + 2)i + i – 12 = 0 解得 i = 2(A) 4 1.7含独立源的等效 2Ω 3Ω i 15V (a) 1A 0.5i 3Ω 2Ω i 12V (d) i
1.7含独立源的等效 二、实际电源模型及其互换等效 例2：如图(a)电路，设 N2 1/A i2/A 二端电路N,和电路N2的 10 VCR特性如图示，求电 压ub（看图说话)。 (a) 解：N、N的外特性为 N2 45A i1=-5+0.5u 22 22 =2-0.5u 由d图可得： 5A4 Uab=4.5V 52 22
二、实际电源模型及其互换等效 例2：如图(a)电路，设 二端电路N1和电路N2的 VCR特性如图示，求电 压uab（看图说话）。 解：N1 、N2的外特性为 i1 = -5 + 0.5 u i2 = 2 - 0.5 u 由d图可得： uab = 4.5V 5 1.7含独立源的等效 (a) 10 u/V i1/A 0 N1 -5 2 u/V i2/A 0 4 2V 1Ω u u i1 i2 N2 a b (b) 5A 2Ω N1 2V 1Ω u u i1 i2 N2 2A 2Ω a b (c) 5A 2Ω 2A 1Ω u 2A 2Ω b a a u 9A b (d) 0.5Ω
