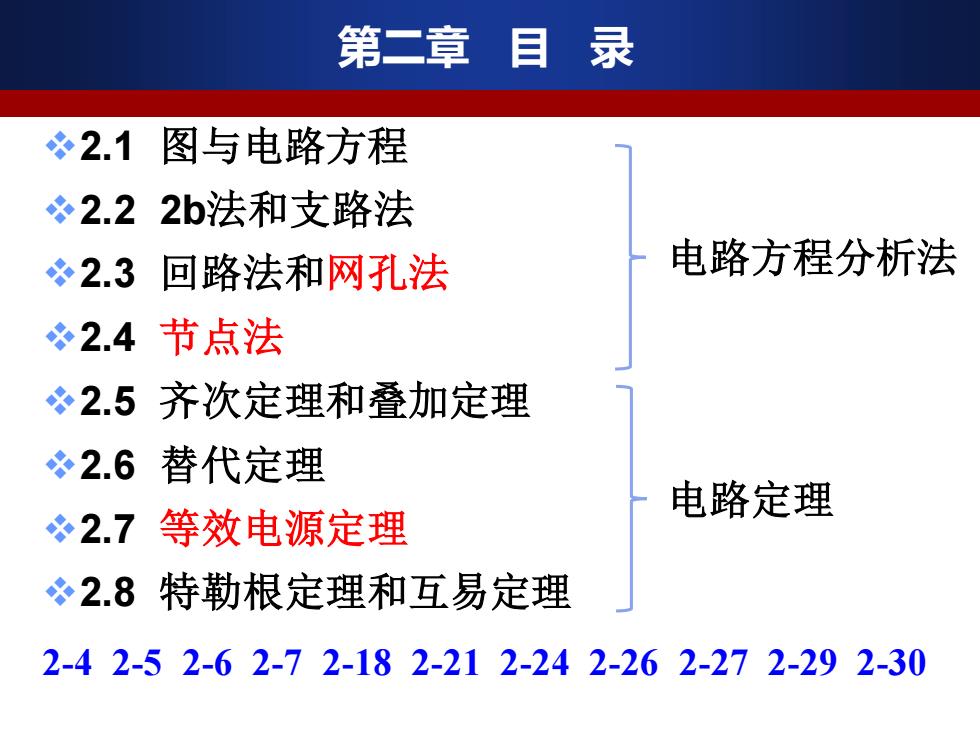

第二章目录 2.1图与电路方程 2.22b法和支路法 2.3回路法和网孔法 电路方程分析法 2.4节点法 2.5 齐次定理和叠加定理 2.6替代定理 电路定理 2.7等效电源定理 2.8特勒根定理和互易定理 2-42-52-62-72-182-212-242-262-272-292-30
第二章 目 录 ❖2.1 图与电路方程 ❖2.2 2b法和支路法 ❖2.3 回路法和网孔法 ❖2.4 节点法 ❖2.5 齐次定理和叠加定理 ❖2.6 替代定理 ❖2.7 等效电源定理 ❖2.8 特勒根定理和互易定理 2-4 2-5 2-6 2-7 2-18 2-21 2-24 2-26 2-27 2-29 2-30 电路方程分析法 电路定理
2.22b法和支路法 一、2b法 一、2b法 对于n个节点、b条支路的电路 待求变量：b条支路电压+b条支路电流=2b 电路方程：(n-1)个KCL独立方程 +(b-n+1)个KVL独立方程 +b个元件VAR方程 =2b
3 一、2b法 对于n个节点、b条支路的电路 待求变量：b条支路电压 + b条支路电流 = 2b 电路方程： (n – 1)个KCL独立方程 + (b – n + 1)个KVL独立方程 + b个元件VAR方程 = 2b 2.2 2b法和支路法 一、2b法
2.22b法和支路法 二、支路法(b法) 二、支路法 1、支路法：以支路电流（或支路电压）为未知变量列出方程， 求解支路电流（或支路电压）。 2、步骤：（以支路电流法为例说明）》 ()、选定各支路电流的参考方向： (2)、对(n-1)个独立节点，列出独立KCL方程； (3)、选定(b-n+1)个独立回路，指定回路绕行方向，根据KVL和OL列 出回路电压方程。列写过程中将支路电压用支路电流来表示。 (4)、联立求解上述b个支路电流方程； (⑤)、进而求题中要求的支路电压或功率等
4 2.2 2b法和支路法 二、支路法（b法） 1、支路法：以支路电流（或支路电压）为未知变量列出方程， 求解支路电流（或支路电压）。 二、支路法 2、步骤：（以支路电流法为例说明） ⑴、选定各支路电流的参考方向； ⑵、对(n-1)个独立节点，列出独立KCL方程； ⑶、选定(b-n+1)个独立回路，指定回路绕行方向，根据KVL和OL列 出回路电压方程。列写过程中将支路电压用支路电流来表示。 ⑷、联立求解上述b个支路电流方程； ⑸、进而求题中要求的支路电压或功率等
2.3 回路法与网孔法 回路法★ 1、回路法：以一组独立回路电流为电路变量，并对独立回路用KVL 列出用回路电流表达有关支路电压的方程的求解方法。 独立回路：基本回路或网孔（网孔法） 列写方程个数：b-n+1 2、回路电流 在每个独立回路中假想有一个电流在回路中环流一周，而各支 路电流看作是由独立回路电流合成的结果。回路的巡行方向也是回 路电流的方向。 注意：回路电流是一种假想的电流，实际电路中并不存在。引 入回路电流纯粹是为了分析电路方便
5 2.3 回路法与网孔法 2、回路电流 在每个独立回路中假想有一个电流在回路中环流一周，而各支 路电流看作是由独立回路电流合成的结果。回路的巡行方向也是回 路电流的方向。 注意：回路电流是一种假想的电流，实际电路中并不存在。引 入回路电流纯粹是为了分析电路方便。 1、回路法：以一组独立回路电流为电路变量，并对独立回路用KVL 列出用回路电流表达有关支路电压的方程的求解方法。 独立回路：基本回路或网孔（网孔法） 一、回路法★ 列写方程个数：b – n + 1
