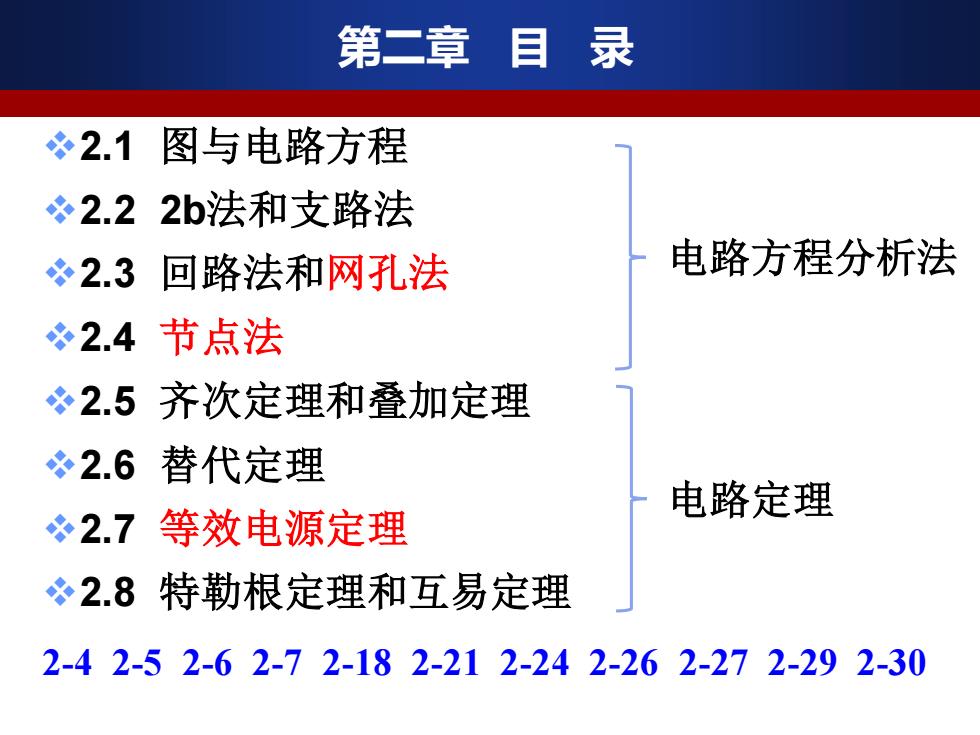

第二章 目 录 ❖2.1 图与电路方程 ❖2.2 2b法和支路法 ❖2.3 回路法和网孔法 ❖2.4 节点法 ❖2.5 齐次定理和叠加定理 ❖2.6 替代定理 ❖2.7 等效电源定理 ❖2.8 特勒根定理和互易定理 2-4 2-5 2-6 2-7 2-18 2-21 2-24 2-26 2-27 2-29 2-30 电路方程分析法 电路定理
2.1图和方程 图的基本概念 1、图的定义： 图是支路和节点的集合。 支路：一个二端元件或多个元件组合表示成一条线段。 节点：各支路的连接点。 D 4 (a)电路 (6)图
一、图的基本概念 3 2.1 图和方程 图是支路和节点的集合。 支路：一个二端元件或多个元件组合表示成一条线段。 节点：各支路的连接点。 i4 R1 uS2 uS5 R2 R3 R4 R5 R6 2i4 (a)电路 (b)图 a b c d 1 2 3 4 5 6 1、图的定义：
2.1图和方程 、图的基本概念 2、图的有关术语： 连通图：全部节点都被支路所 连接的图，否则为非连通图。 冬有向图：全部支路都有方向的 图，否则为无向图。 (a)非连通图 ()连通图 冬子图：从图G中去掉某些支路 (a)无向图 (b)有向图 和某些节点所形成的图H,为 图G的子图。 冬平面图：能够画在平面上，并 且除端点外所有支路都没有交 叉的图称为平面图，否则为非 平面图。 平图5g 是平面图！
❖ 连通图：全部节点都被支路所 连接的图，否则为非连通图。 ❖ 有向图：全部支路都有方向的 图，否则为无向图。 ❖ 子图：从图G中去掉某些支路 和某些节点所形成的图H，为 图G的子图。 ❖ 平面图：能够画在平面上，并 且除端点外所有支路都没有交 叉的图称为平面图，否则为非 平面图。 4 2.1 图和方程 一、图的基本概念 2、图的有关术语： (a)无向图 (b)有向图

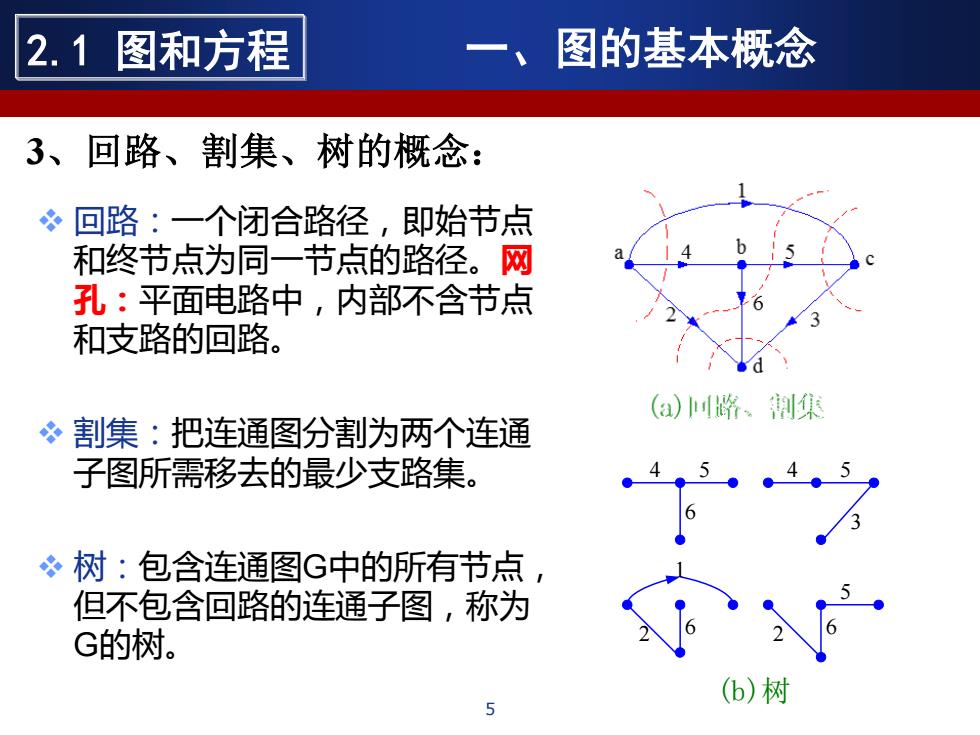

2.1图和方程 图的基本概念 3、回路、割集、树的概念： 回路：一个闭合路径，即始节点 和终节点为同一节点的路径。网 孔：平面电路中，内部不含节点 和支路的回路。 (a)路、制寒 冬割集：把连通图分割为两个连通 子图所需移去的最少支路集。 树：包含连通图G中的所有节点 但不包含回路的连通子图，称为 G的树。 (b)树
❖ 回路：一个闭合路径，即始节点 和终节点为同一节点的路径。网 孔：平面电路中，内部不含节点 和支路的回路。 ❖ 割集：把连通图分割为两个连通 子图所需移去的最少支路集。 ❖ 树：包含连通图G中的所有节点， 但不包含回路的连通子图，称为 G的树。 5 2.1 图和方程 一、图的基本概念 3、回路、割集、树的概念： 4 5 6 5 3 1 2 6 5 6 2 4 (b)树
