第1章 电路的基本规律
电路的组成、模型、分类、基本 物理量 ·电路模型 。电路的基本组成：电源，负载，中间环节 。集中参数电路 ·基本物理量：电流，电压、电位；功率，能量 定义，物理意义，参考方向，关联参考方向，功 率的正负 电流的流向是电压降的方向。 ● 功率为正，元件吸收功率，为负载；功率为负， 元件发出功率，为电源
电路的组成、模型、分类、基本 物理量 电路模型 电路的基本组成：电源，负载，中间环节 集中参数电路 基本物理量：电流，电压、电位；功率，能量 定义，物理意义，参考方向，关联参考方向，功 率的正负 电流的流向是电压降的方向。 功率为正，元件吸收功率，为负载；功率为负， 元件发出功率，为电源

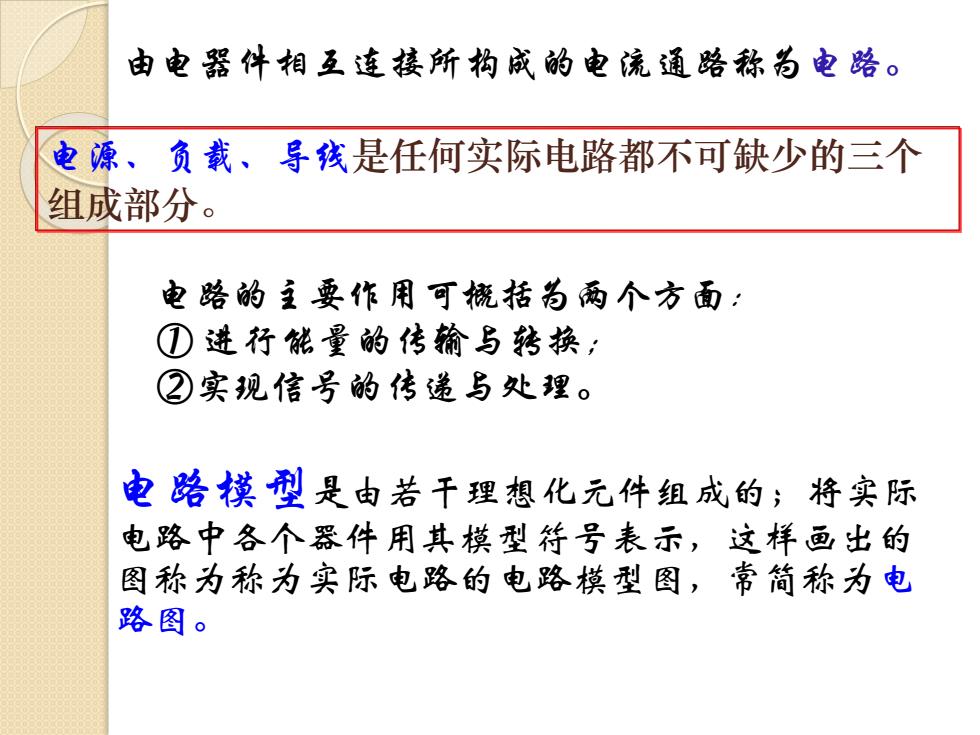

由电器件相互连接所构成的电流通路称为电路。 电源、负载、导线是任何实际电路都不可缺少的三个 组成部分。 电路的主要作用可概括为两个方面： ①进行能量的传输与转换： ②实现信号的传递与处理。 电路模型是由若干理想化元件组成的；将实际 电路中各个器件用其模型特号表示，这样画出的 图称为称为实际电路的电路模型图，常简称为电 路图
由电器件相互连接所构成的电流通路称为电路。 电源、负载、导线是任何实际电路都不可缺少的三个 组成部分。 电路的主要作用可概括为两个方面： ① 进行能量的传输与转换； ②实现信号的传递与处理。 电路模型是由若干理想化元件组成的；将实际 电路中各个器件用其模型符号表示，这样画出的 图称为称为实际电路的电路模型图，常简称为电 路图
几种常见的理想化元件（器件模型） ①理想电阻元件：只消耗电能，如电阻器、 灯泡、电炉等，可以用理想电阻来反映其 消耗电能的这一主要特征； ②理想电容元件：只储存电能，如各种 理想电阻模型符号 电容器，可以用理想电客来反映其储存 电能的特征， ⑤理想电感元件：只储存磁能，如各种 理想电容模型符号 电感线圈，可以用理想电感来反映其储 存磁能的特征， 理想电感模型符号
①理想电阻元件：只消耗电能，如电阻器、 灯泡、电炉等，可以用理想电阻来反映其 消耗电能的这一主要特征； ②理想电容元件：只储存电能，如各种 电容器，可以用理想电容来反映其储存 电能的特征； ③理想电感元件：只储存磁能，如各种 电感线圈，可以用理想电感来反映其储 存磁能的特征； R 理想电阻模型符号 C 理想电容模型符号 L 理想电感模型符号 几种常见的理想化元件（器件模型）
集中参数电路(lumped circut))与分布参数电路(distributed circut) 如果实际电路的几何尺寸[远小于其工作时电磁波 的波长入，可以认为传送到电路各处的电磁能量是同 时到达的，这时整个电路可以看成电磁空间的一个点。 因此可以认为，交织在器件内部的电磁现象可以分开考 虑；耗能都集中于电阻元件，电能只集中于电容元件，磁能 只集中于电感元件。 电路几何尺寸[远小于其工作时电磁波波长入的电 路称为集中参数电路，否则称为分布参数电路。 线性电路(linear circuit)与非线性电路(nonlinear circuit) 时不变电路ime-invariant circut)与时变电路(time-varying circuit)
集中参数电路(lumped circuit)与分布参数电路(distributed circuit) 如果实际电路的几何尺寸l 远小于其工作时电磁波 的波长λ，可以认为传送到电路各处的电磁能量是同 时到达的，这时整个电路可以看成电磁空间的一个点。 因此可以认为，交织在器件内部的电磁现象可以分开考 虑；耗能都集中于电阻元件，电能只集中于电容元件，磁能 只集中于电感元件。 电路几何尺寸l 远小于其工作时电磁波波长λ的电 路称为集中参数电路，否则称为分布参数电路。 线性电路(linear circuit)与非线性电路(nonlinear circuit) 时不变电路(time-invariant circuit)与时变电路(time-varying circuit)
