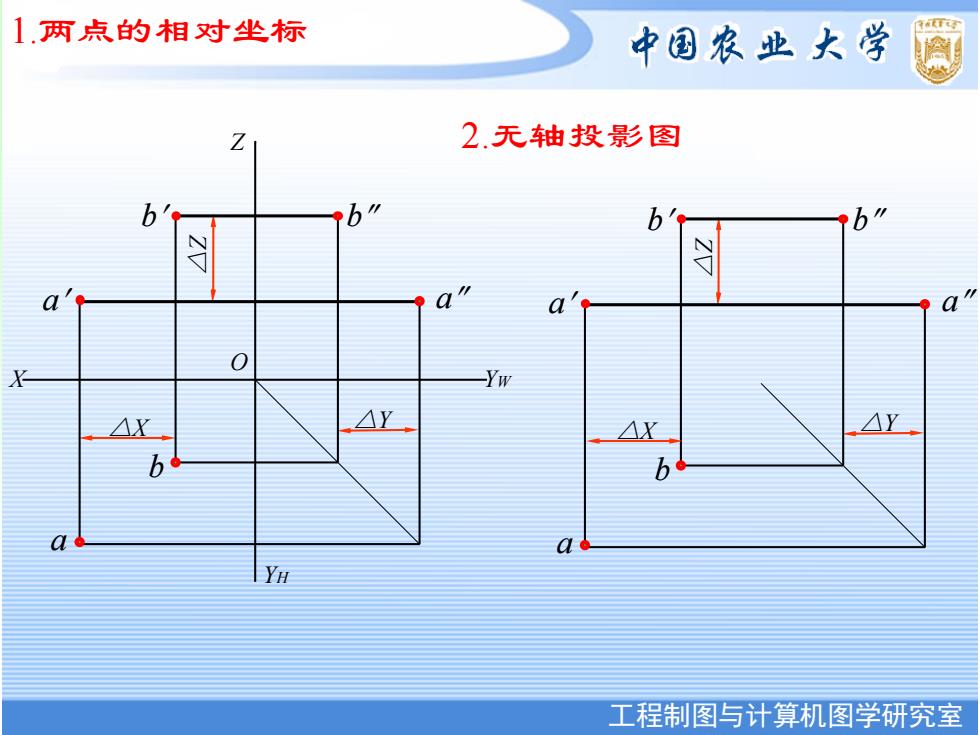

1.两点的相对坐标 中国农业大学 Z 2.无轴投影图 b" b" Q 2 Yw △X AY YH 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 △X △Y △Z 1.两点的相对坐标 Z 2.无轴投影图 X O YH YW a b b a a b △Y △Z a b b a a b △X
例4在无轴投影图中，已知A点的三个投影和B点的两个投 影b和b,求b"。 b 思考： 不用45°辅助 线如何作图？ 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 a a a b b b 例4 在无轴投影图中，已知A点的三个投影和B点的两个投 影b和b，求b 。 思考： 不用45°辅助 线如何作图？ 45°

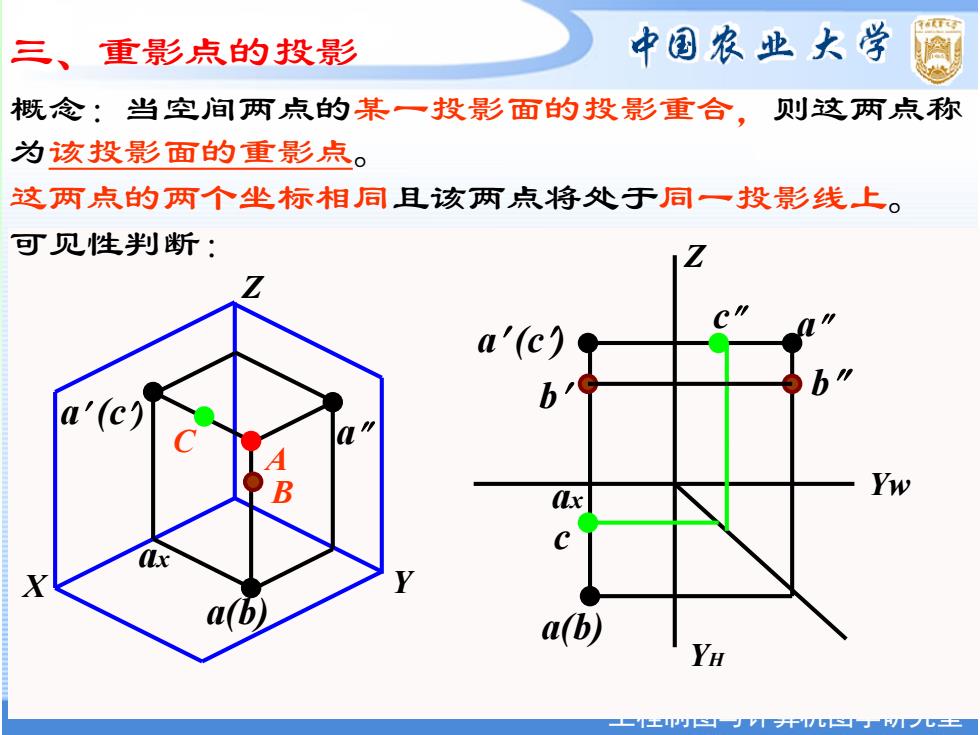

三、重影点的投影 中国农业大学 概念：当空间两点的某一投影面的投影重合，则这两点称 为该投影面的重影点。 这两点的两个坐标相同且该两点将处于同一投影线上。 可见性判断： a'(c) 6 B Yw x X a(b) a(b) YH 工NET十EmU二
工程制图与计算机图学研究室 中国农业大学图形研究室 三、重影点的投影 概念：当空间两点的某一投影面的投影重合，则这两点称 为该投影面的重影点。 这两点的两个坐标相同且该两点将处于同一投影线上。 可见性判断： X A a(b) a (c) ax a Z Y B C ax a(b) YH Yw a Z a (c) b b c c

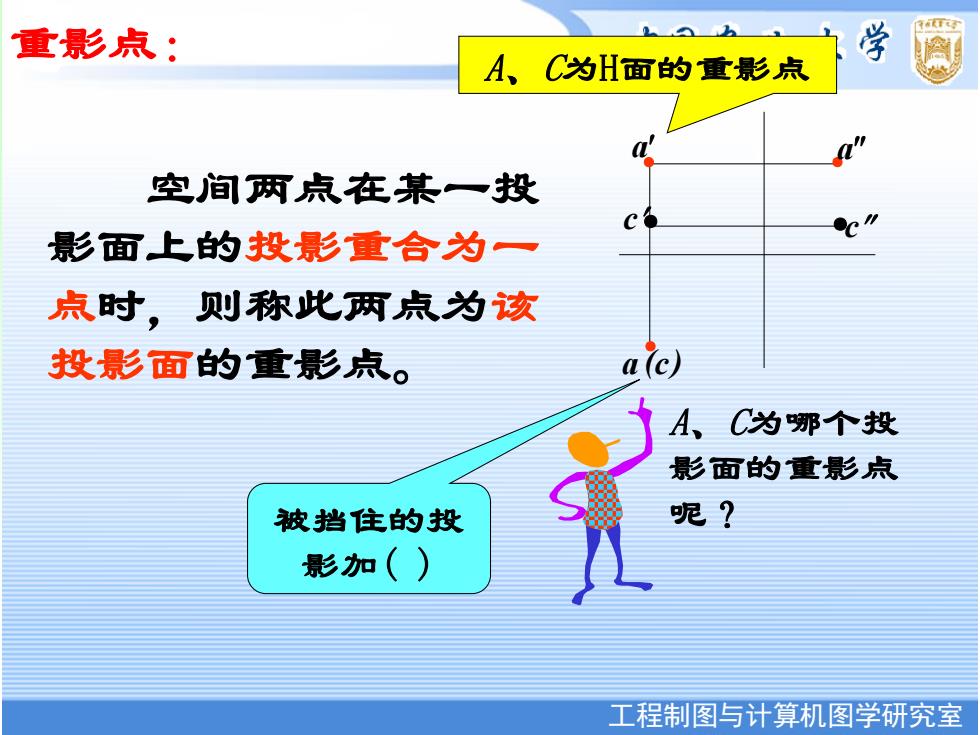

重影点： 学 A、C为H面的重影点 空间两点在某一投 影面上的投影重合为一 点时，则称此两点为该 投影面的重影点。 A、C为哪个投 影面的重影点 被挡住的投 呢？ 影加()》 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 重影点： 空间两点在某一投 影面上的投影重合为一 点时，则称此两点为该 投影面的重影点。 A、C为H面的重影点 ● ● ● ● ● a a c c 被挡住的投 影加( ) ( ) A、C为哪个投 影面的重影点 呢？ a c

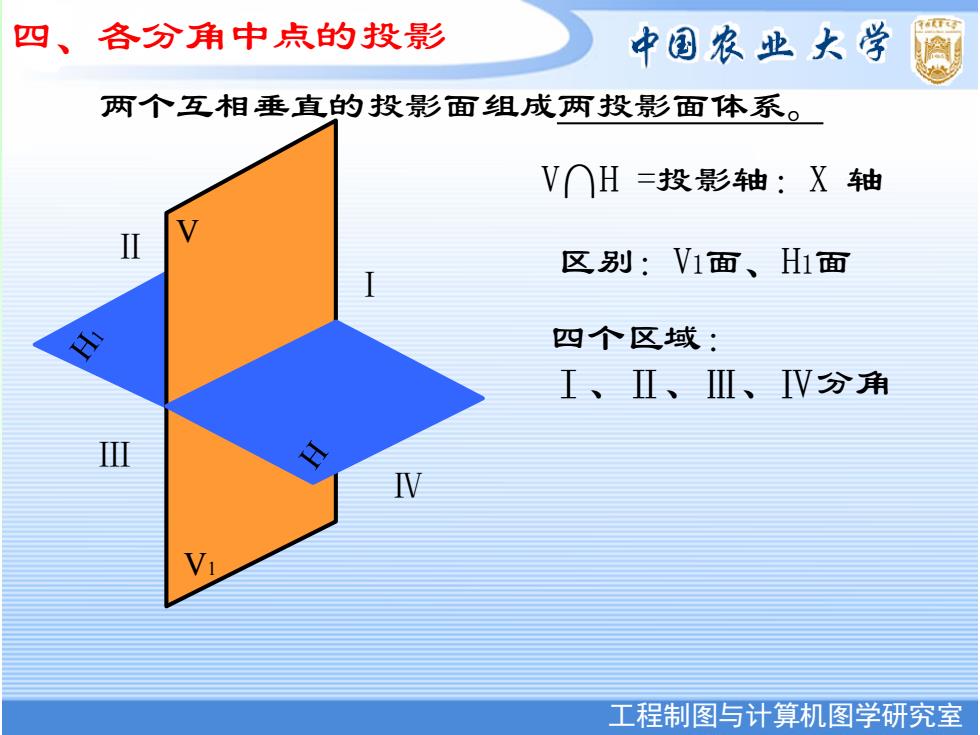

四、各分角中点的投影 中国农业大学 两个互相垂直的投影面组成两投影面体系。 V∩H=投影轴：X轴 区别：V1面、H1面 四个区域： I、Ⅱ、Ⅲ、IV分角 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 四、各分角中点的投影 两个互相垂直的投影面组成两投影面体系。 V∩H =投影轴：X 轴 区别：V1面、H1面 四个区域： Ⅰ、Ⅱ、Ⅲ、Ⅳ分角 V1 V Ⅰ Ⅱ Ⅲ Ⅳ
