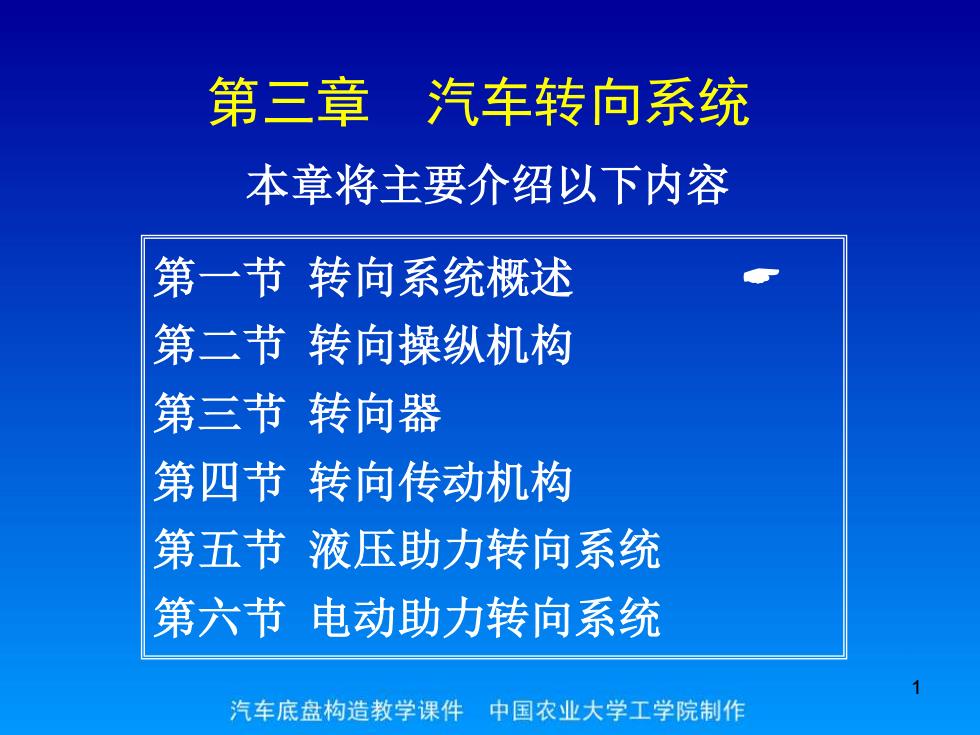

第三章汽车转向系统 本章将主要介绍以下内容 第一节转向系统概述 第二节转向操纵机构 第三节转向器 第四节转向传动机构 第五节液压助力转向系统 第六节电动助力转向系统 汽车底盘构造教学课件 中国农业大学工学院制作
1 第一节 转向系统概述 第二节 转向操纵机构 第三节 转向器 第四节 转向传动机构 第五节 液压助力转向系统 第六节 电动助力转向系统 本章将主要介绍以下内容 第三章 汽车转向系统

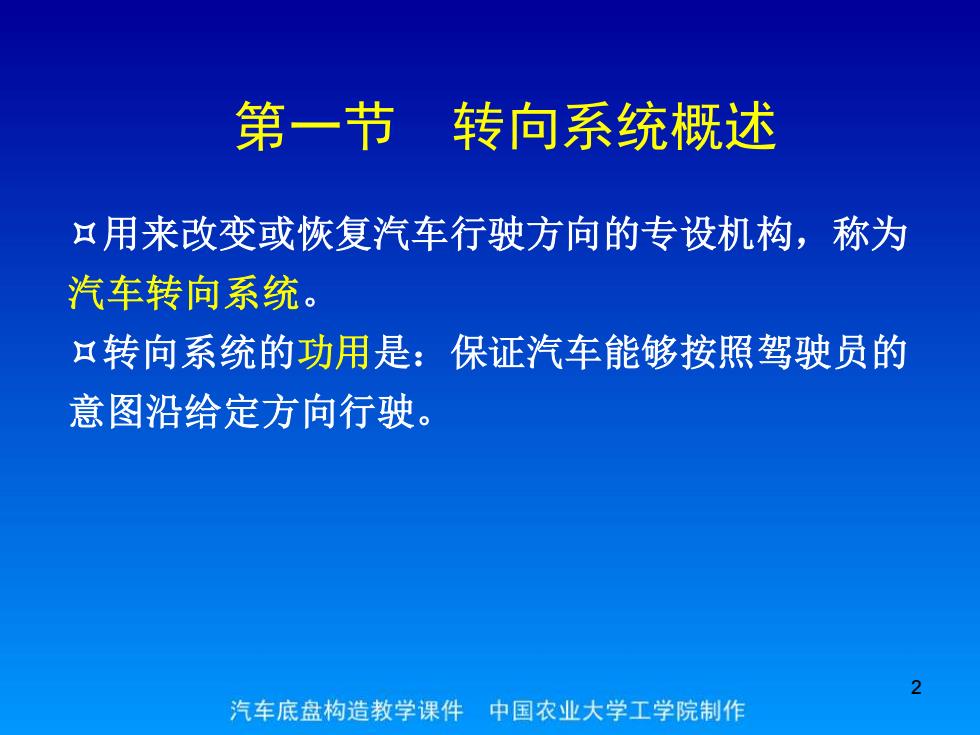

第一节 转向系统概述 口用来改变或恢复汽车行驶方向的专设机构，称为 汽车转向系统。 口转向系统的功用是：保证汽车能够按照驾驶员的 意图沿给定方向行驶。 2 汽车底盘构造教学课件中国农业大学工学院制作
2 第一节 转向系统概述 用来改变或恢复汽车行驶方向的专设机构，称为 汽车转向系统。 转向系统的功用是：保证汽车能够按照驾驶员的 意图沿给定方向行驶

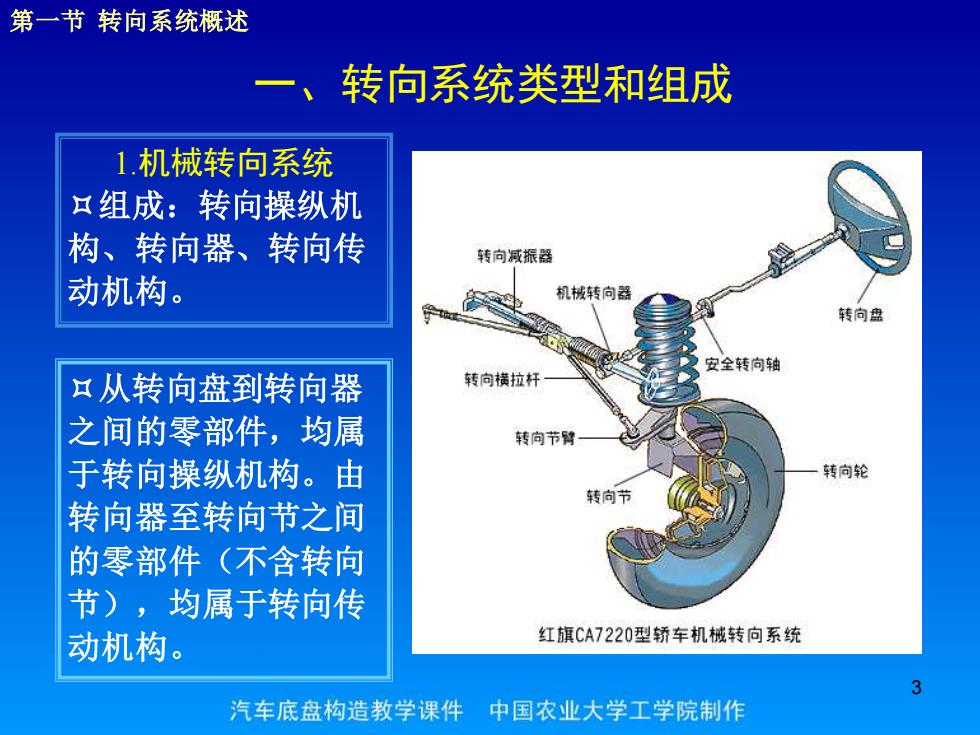

第一节转向系统概述 转向系统类型和组成 1机械转向系统 口组成：转向操纵机 构、转向器、转向传 转向减振器 动机构。 机械转向器 转向盘 2安全转向轴 只从转向盘到转向器 转向横拉杆 之间的零部件，均属 转向节臂 于转向操纵机构。由 转向轮 转向节 转向器至转向节之间 的零部件（不含转向 节)，均属于转向传 动机构。 红旗CA7220型轿车机械转向系统 3 汽车底盘构造教学课件 中国农业大学工学院制作
3 1.机械转向系统 组成：转向操纵机 构、转向器、转向传 动机构。 从转向盘到转向器 之间的零部件，均属 于转向操纵机构。由 转向器至转向节之间 的零部件（不含转向 节），均属于转向传 动机构。 第一节 转向系统概述 一、转向系统类型和组成

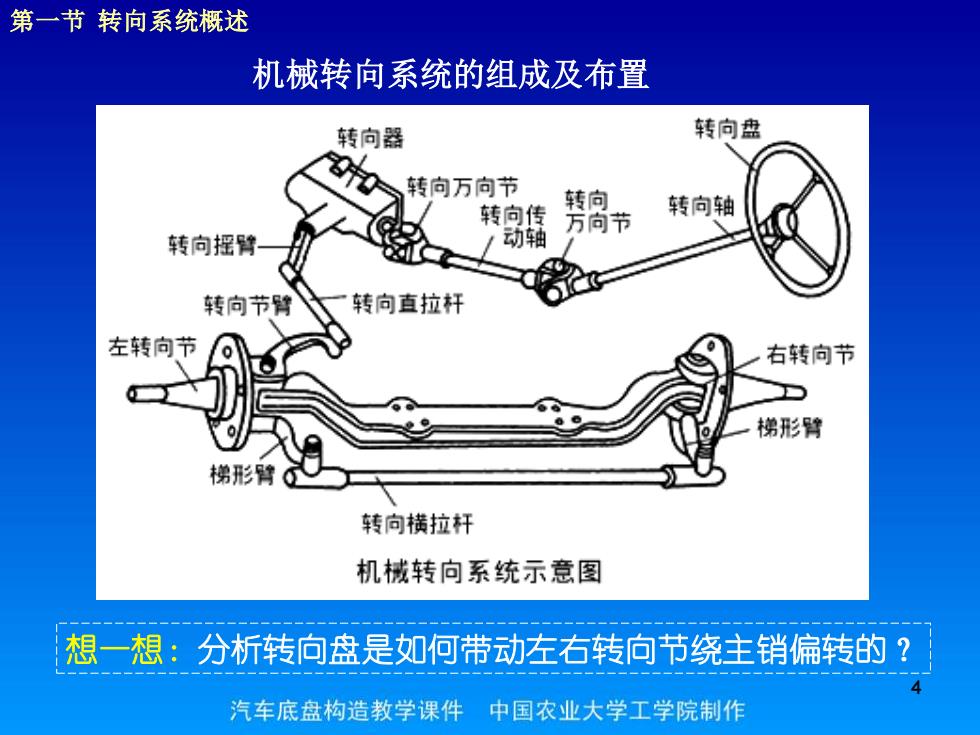

第一节转向系统概述 机械转向系统的组成及布置 转向器 转向盘 转向万向节 转 转向传 万向节 转向轴 转向摇臂 动轴 转向节臂 转向直拉杆 左转向节 右转向节 梯形臂 梯形臀 转向横拉杆 机械转向系统示意图 想一想：分析转向盘是如何带动左右转向节绕主销偏转的？ 汽车底盘构造教学课件中国农业大学工学院制作
4 机械转向系统的组成及布置 想一想：分析转向盘是如何带动左右转向节绕主销偏转的？ 第一节 转向系统概述

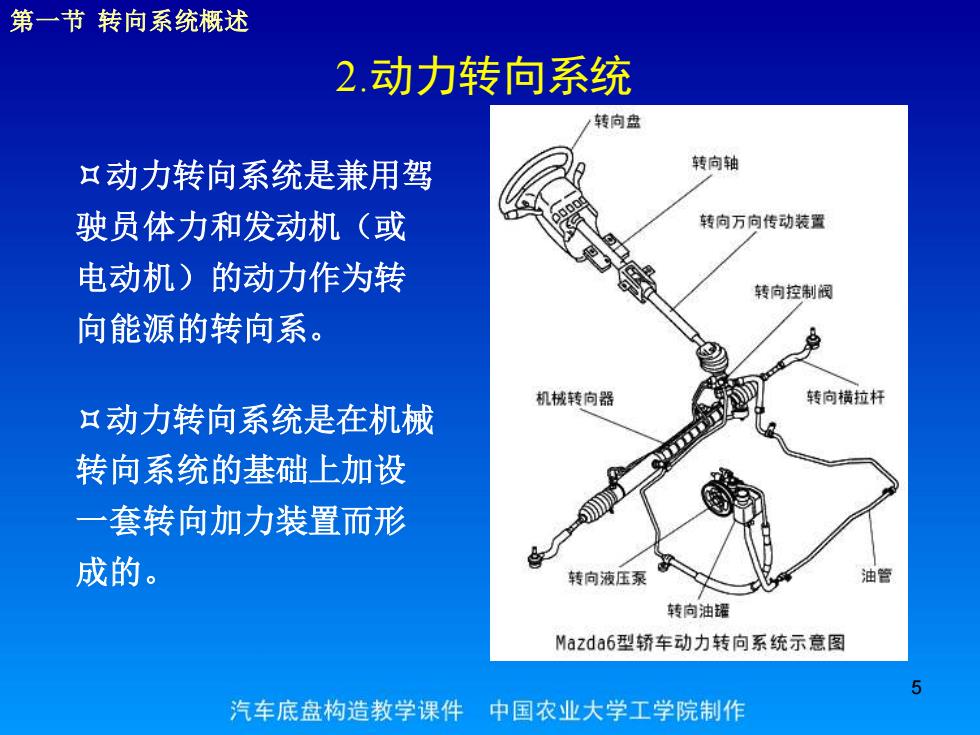

第一节转向系统概述 2.动力转向系统 转向盘 口动力转向系统是兼用驾 转向轴 驶员体力和发动机（或 转向万向传动装置 电动机)的动力作为转 转向控制阀 向能源的转向系。 机械转向器 转向横拉杆 口动力转向系统是在机械 转向系统的基础上加设 一套转向加力装置而形 成的。 转向液压泵 油管 转向油瑶 Mazda6型轿车动力转向系统示意图 5 汽车底盘构造教学课件中国农业大学工学院制作
5 动力转向系统是兼用驾 驶员体力和发动机（或 电动机）的动力作为转 向能源的转向系。 动力转向系统是在机械 转向系统的基础上加设 一套转向加力装置而形 成的。 第一节 转向系统概述 2.动力转向系统
