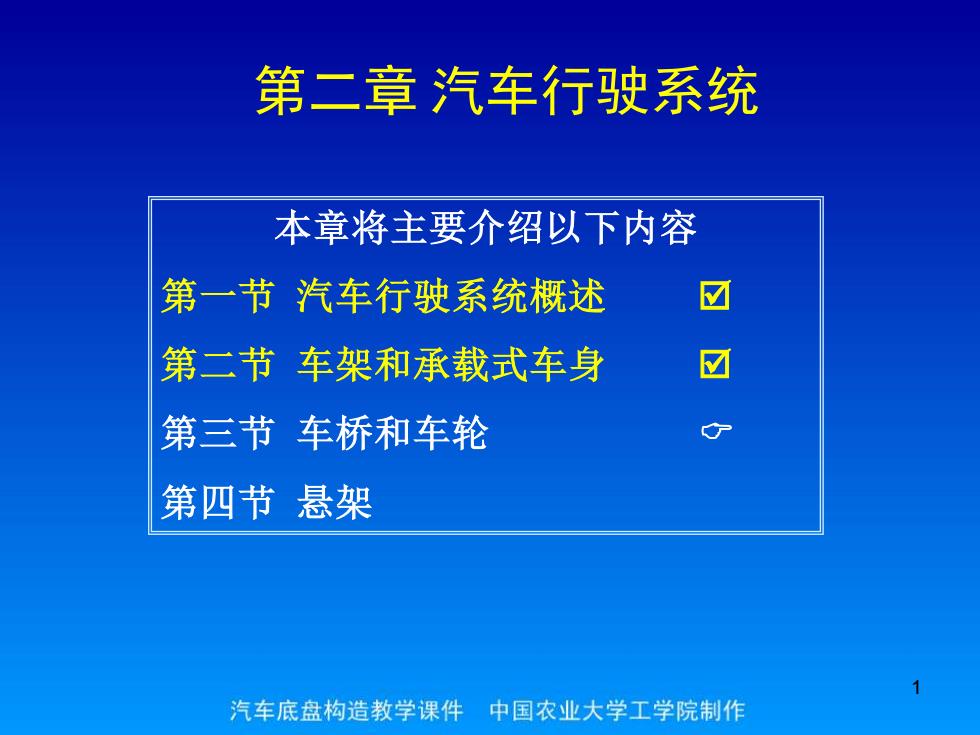

第二章汽车行驶系统 本章将主要介绍以下内容 第一节汽车行驶系统概述 第二节车架和承载式车身 ☑ 第三节车桥和车轮 第四节悬架 汽车底盘构造教学课件中国农业大学工学院制作
1 本章将主要介绍以下内容 第一节 汽车行驶系统概述 第二节 车架和承载式车身 第三节 车桥和车轮 第四节 悬架 第二章 汽车行驶系统

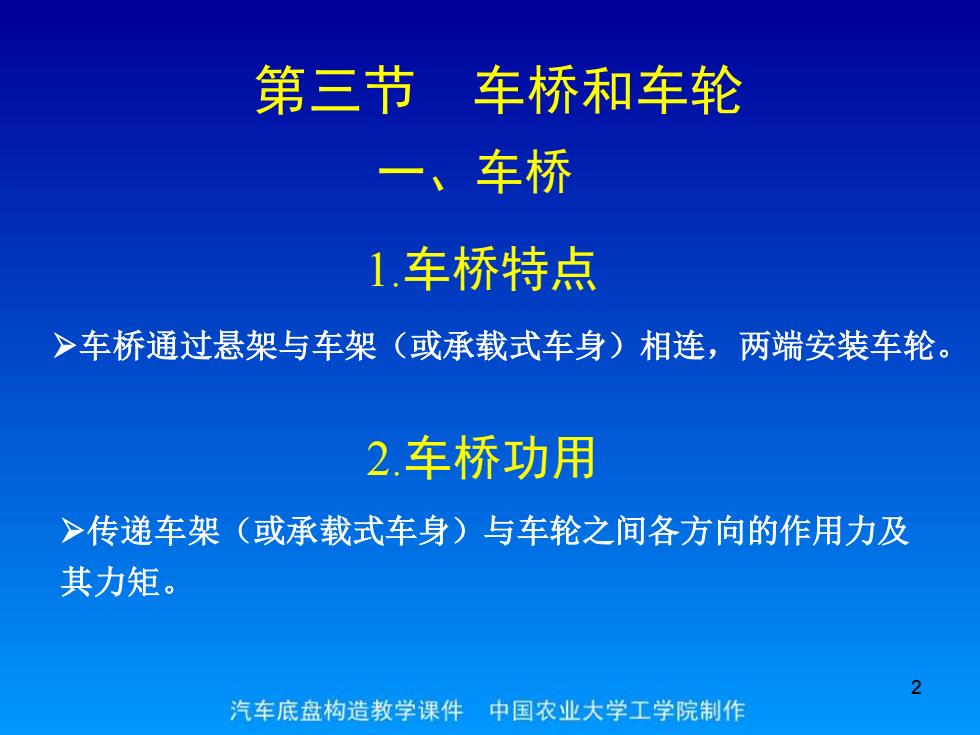

第三节 车桥和车轮 一、车桥 1.车桥特点 >车桥通过悬架与车架（或承载式车身）相连，两端安装车轮。 2.车桥功用 >传递车架（或承载式车身）与车轮之间各方向的作用力及 其力矩。 2 汽车底盘构造教学课件中国农业大学工学院制作
2 1.车桥特点 ➢车桥通过悬架与车架（或承载式车身）相连，两端安装车轮。 一、车桥 第三节 车桥和车轮 2.车桥功用 ➢传递车架（或承载式车身）与车轮之间各方向的作用力及 其力矩

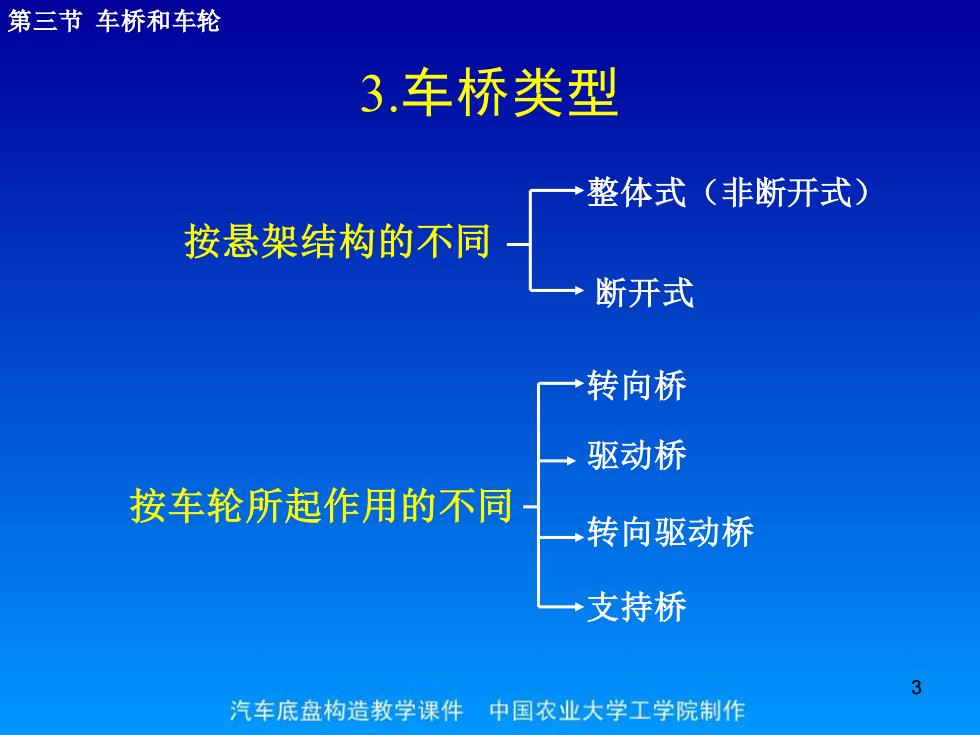

第三节车桥和车轮 3.车桥类型 整体式（非断开式 按悬架结构的不同 断开式 转向桥 驱动桥 按车轮所起作用的不同 转向驱动桥 支持桥 3 汽车底盘构造教学课件中国农业大学工学院制作
3 3.车桥类型 第三节 车桥和车轮 按悬架结构的不同 整体式（非断开式） 断开式 按车轮所起作用的不同 转向桥 驱动桥 转向驱动桥 支持桥
第三节车桥和车轮 驱动桥外形 整体式驱动桥（适用于非独立悬架） 整体式转向驱动桥（适用于非独立悬架） 4 汽车底盘构造教学课件中国农业大学工学院制作
4 驱动桥外形 第三节 车桥和车轮

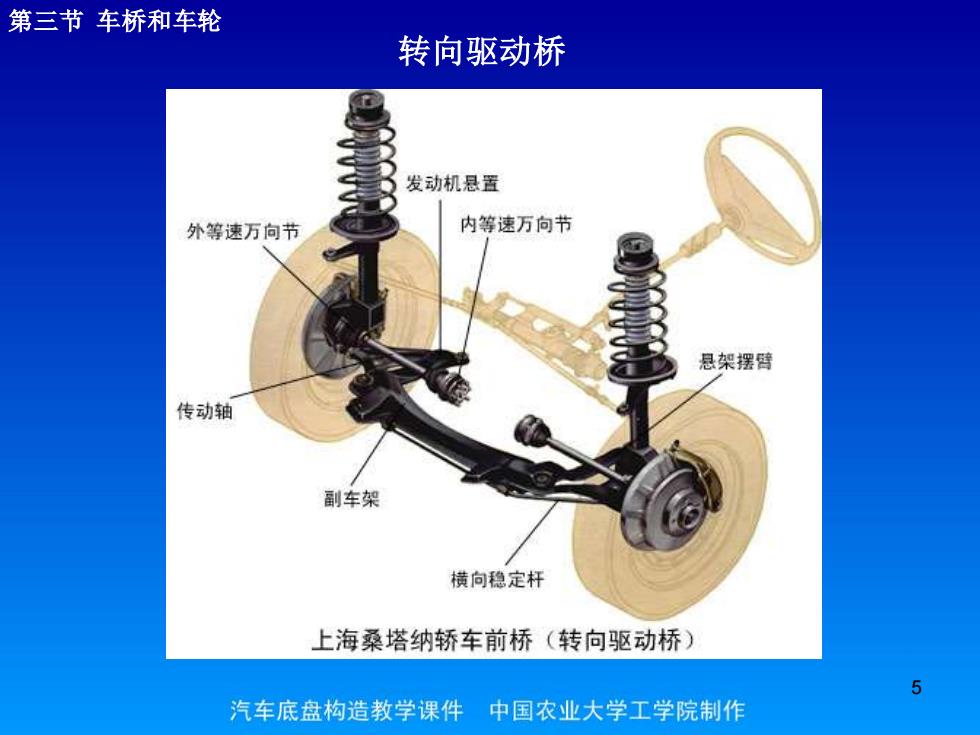

第三节车桥和车轮 转向驱动桥 发动机悬置 外等速万向节 内等速万向节 悬架摆臂 传动轴 副车架 横向稳定杆 上海桑塔纳轿车前桥（转向驱动桥） 5 汽车底盘构造教学课件 中国农业大学工学院制作
5 转向驱动桥 第三节 车桥和车轮
