山东师范大学：《微生物工程》课程教学资源（PPT课件）第四章 生物反应器（发酵罐）

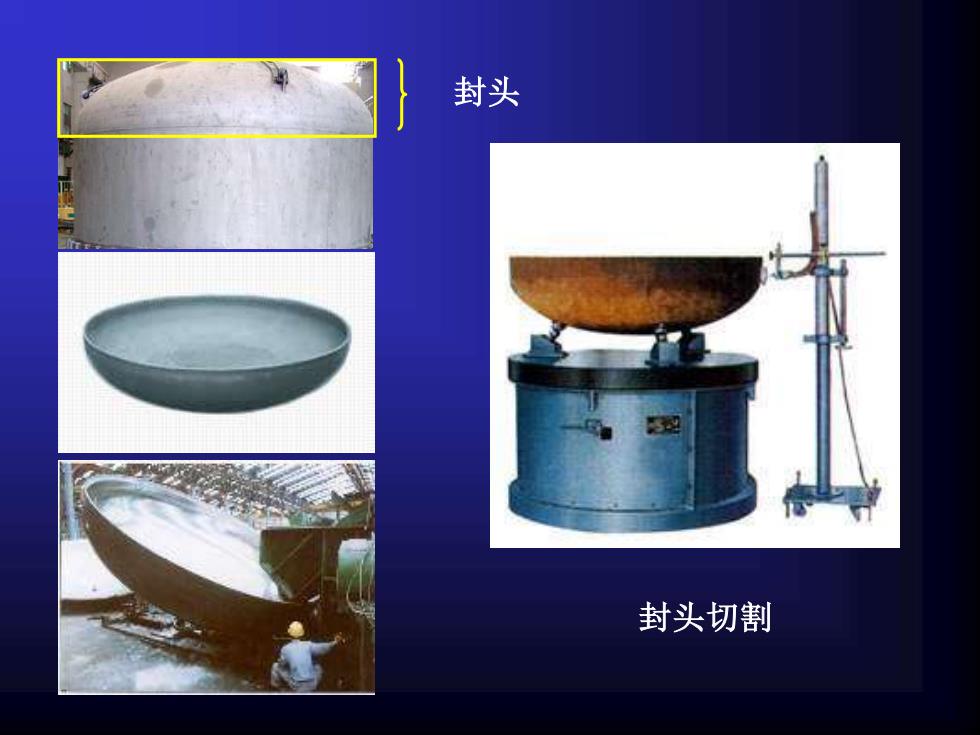

封头 封头切割

封头 封头切割

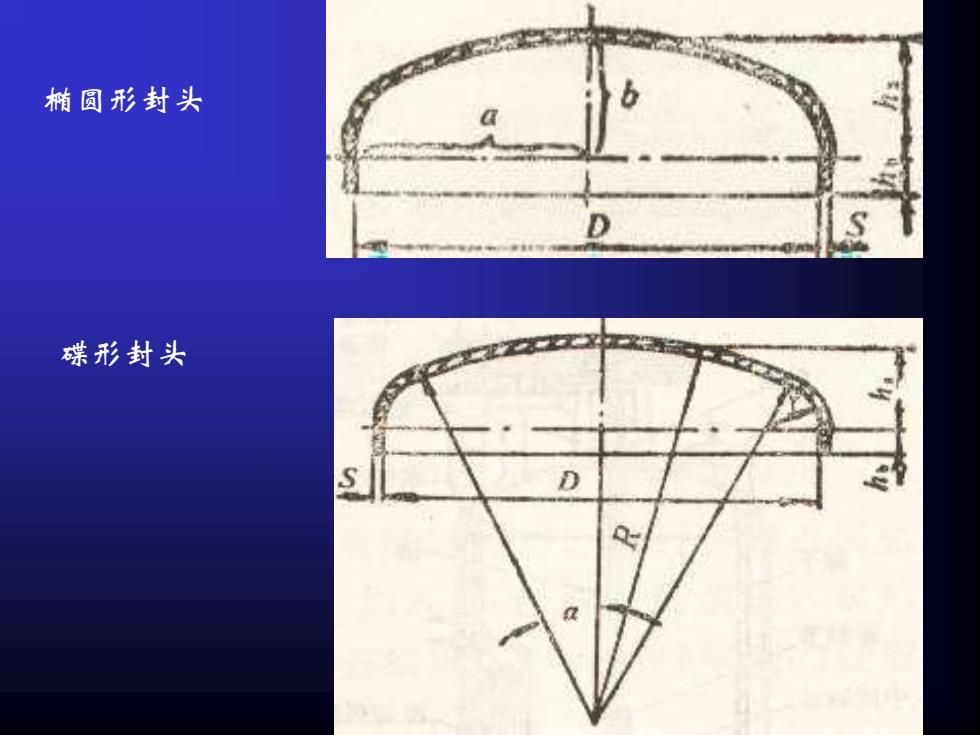

椭圆形封头 碟形封头

椭圆形封头 碟形封头

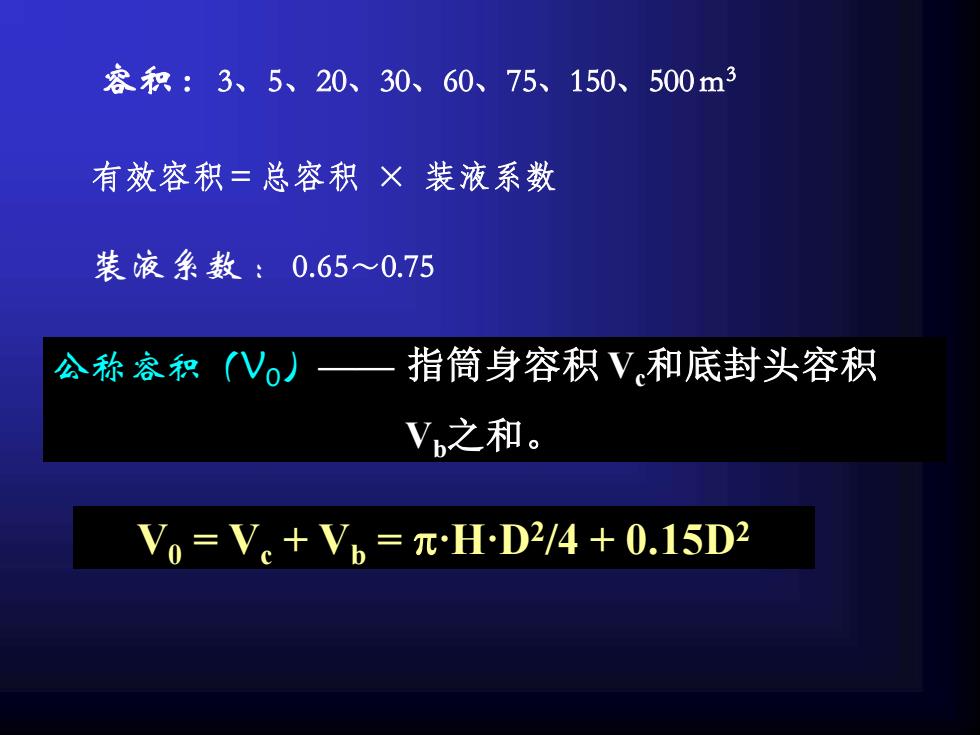

容积 : 3、5、20、30、60、75、150、500 m3 有效容积= 总容积 × 装液系数 装液系数 ： 0.65～0.75 V0 = Vc + Vb = ·H·D2 /4 + 0.15D2 公称容积（V0）—— 指筒身容积 Vc和底封头容积 Vb之和

容积 : 3、5、20、30、60、75、150、500 m3 有效容积= 总容积 × 装液系数 装液系数 ： 0.65～0.75 V0 = Vc + Vb = ·H·D2 /4 + 0.15D2 公称容积（V0）—— 指筒身容积 Vc和底封头容积 Vb之和

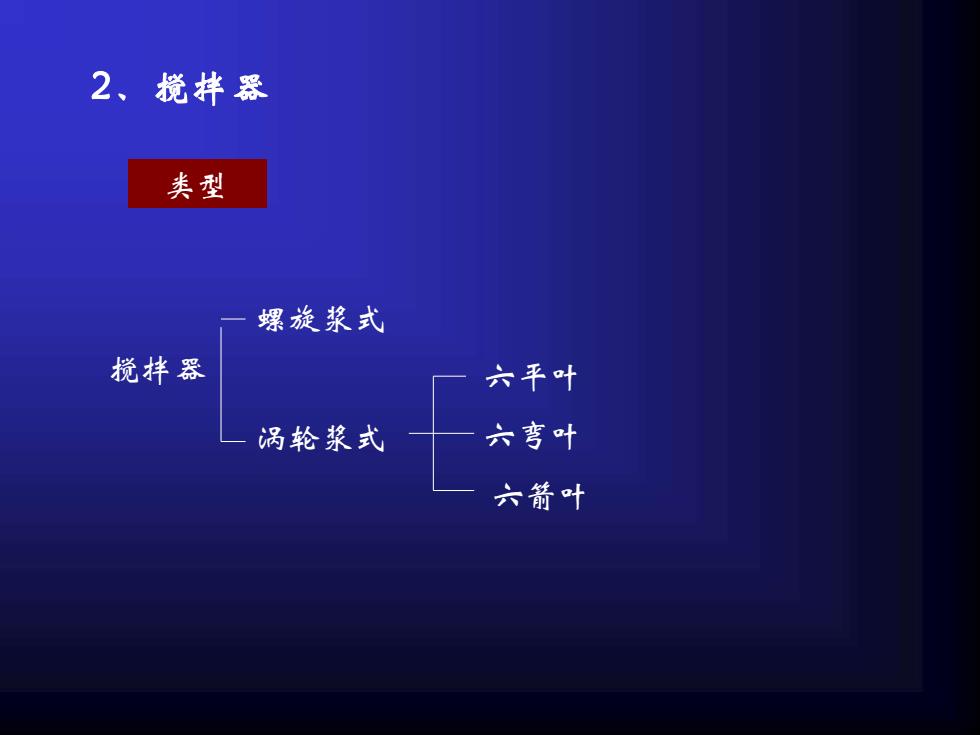

2、搅拌器 类型 螺旋浆式 涡轮浆式 搅拌器 六平叶 六弯叶 六箭叶

2、搅拌器 类型 螺旋浆式 涡轮浆式 搅拌器 六平叶 六弯叶 六箭叶

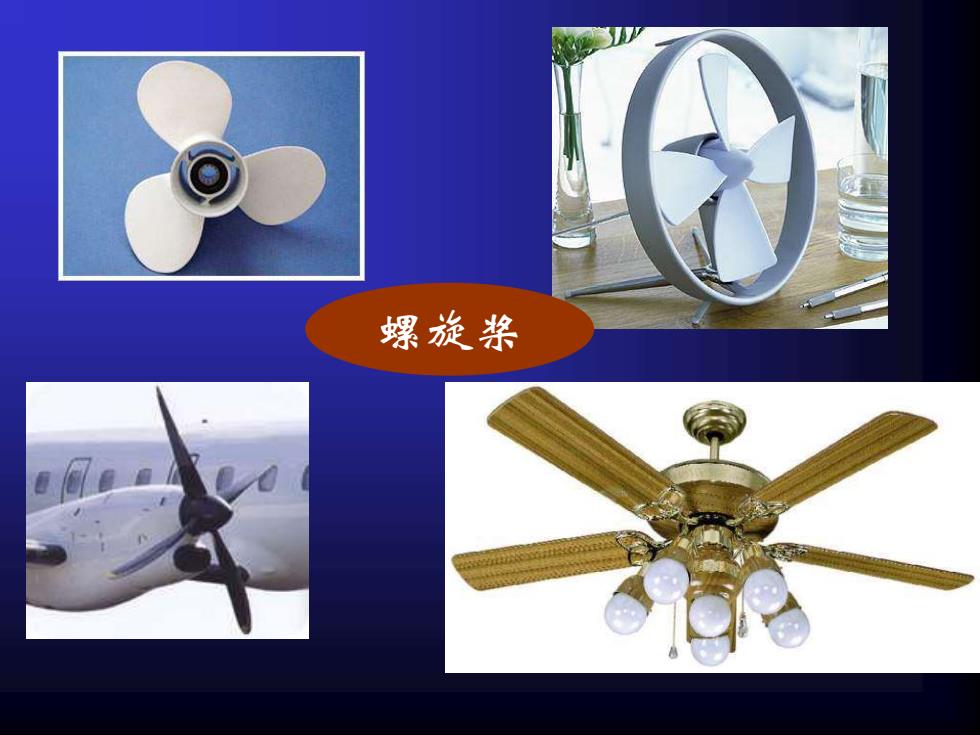

螺旋桨

螺旋桨
