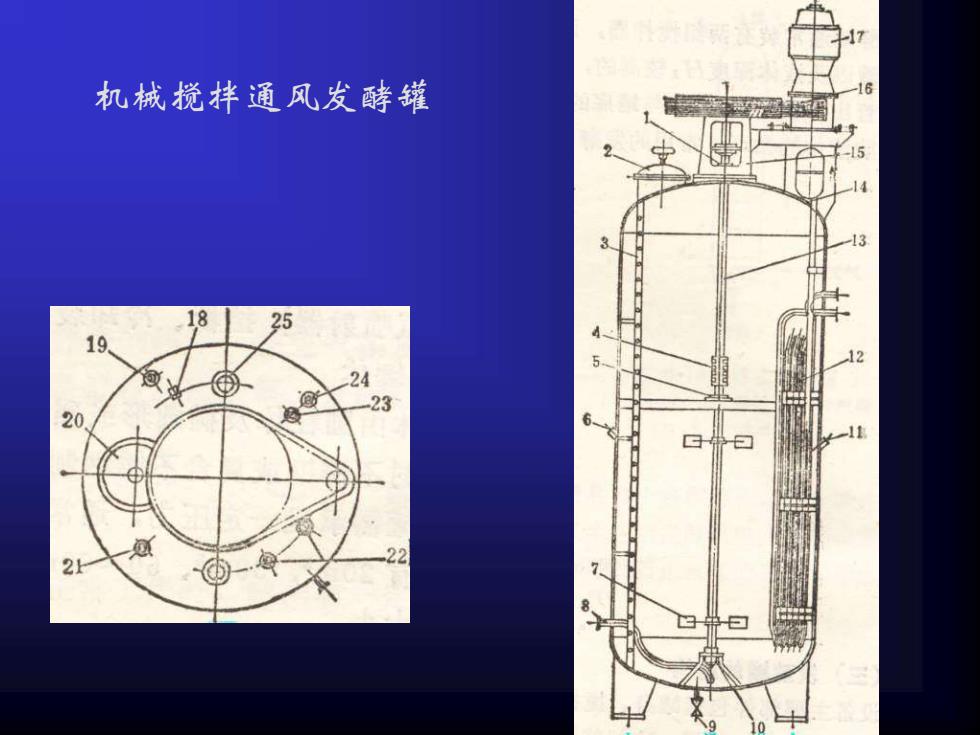

机械搅拌通风发酵罐
机械搅拌通风发酵罐

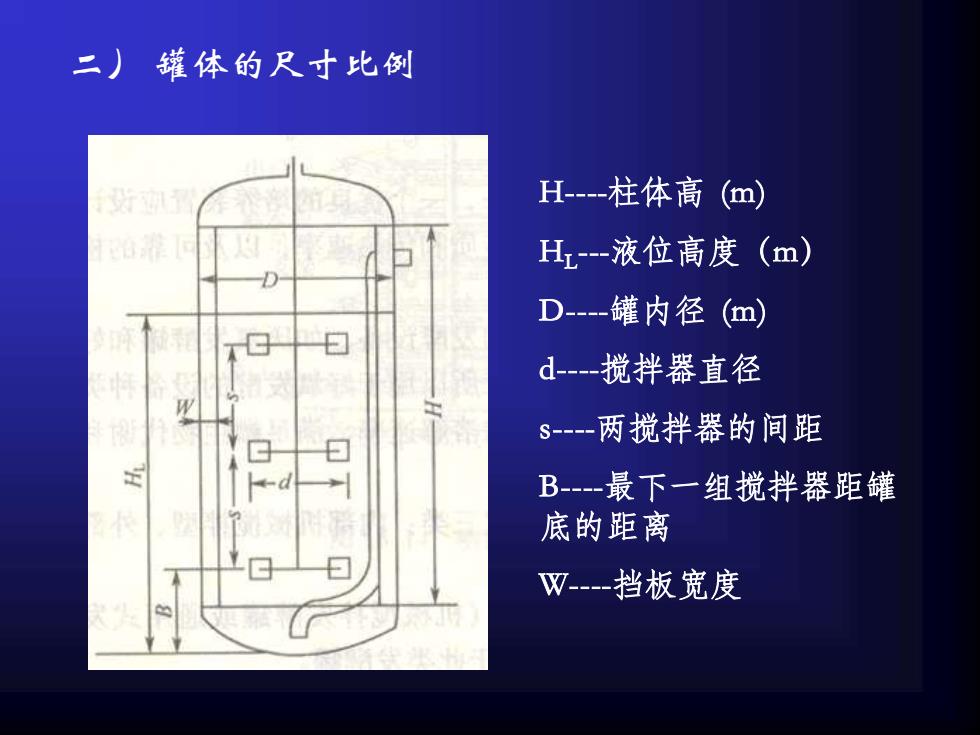

二） 罐体的尺寸比例 H-柱体高 (m) HL -液位高度（m） D-罐内径 (m) d-搅拌器直径 s-两搅拌器的间距 B-最下一组搅拌器距罐 底的距离 W-挡板宽度
二） 罐体的尺寸比例 H-柱体高 (m) HL -液位高度（m） D-罐内径 (m) d-搅拌器直径 s-两搅拌器的间距 B-最下一组搅拌器距罐 底的距离 W-挡板宽度

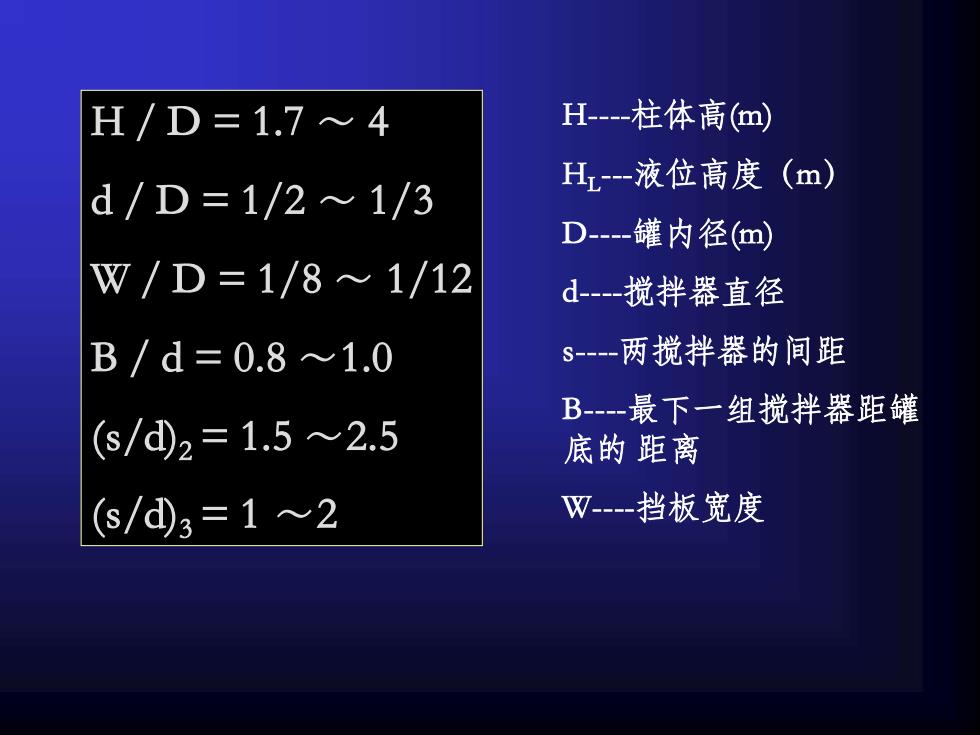

H / D = 1.7 ～ 4 d / D = 1/2 ～ 1/3 W / D = 1/8 ～ 1/12 B / d = 0.8 ～1.0 (s/d)2 = 1.5 ～2.5 (s/d)3 = 1 ～2 H-柱体高(m) HL -液位高度（m） D-罐内径(m) d-搅拌器直径 s-两搅拌器的间距 B-最下一组搅拌器距罐 底的 距离 W-挡板宽度
H / D = 1.7 ～ 4 d / D = 1/2 ～ 1/3 W / D = 1/8 ～ 1/12 B / d = 0.8 ～1.0 (s/d)2 = 1.5 ～2.5 (s/d)3 = 1 ～2 H-柱体高(m) HL -液位高度（m） D-罐内径(m) d-搅拌器直径 s-两搅拌器的间距 B-最下一组搅拌器距罐 底的 距离 W-挡板宽度

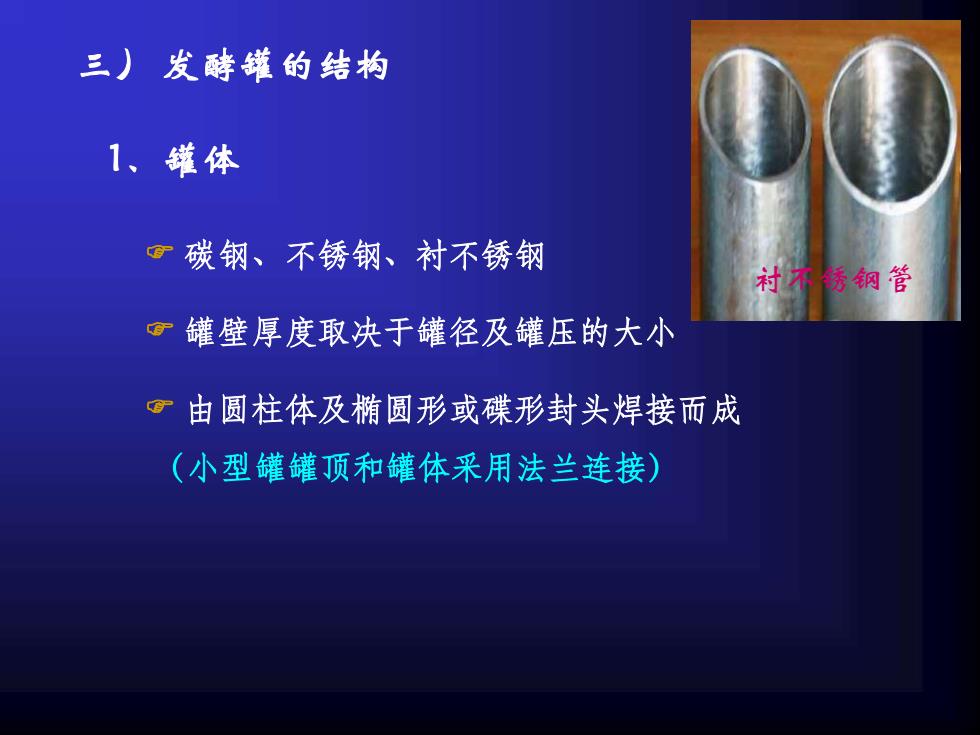

三） 发酵罐的结构 1、罐体 碳钢、不锈钢、衬不锈钢 罐壁厚度取决于罐径及罐压的大小 由圆柱体及椭圆形或碟形封头焊接而成 （小型罐罐顶和罐体采用法兰连接） 衬不锈钢管
三） 发酵罐的结构 1、罐体 碳钢、不锈钢、衬不锈钢 罐壁厚度取决于罐径及罐压的大小 由圆柱体及椭圆形或碟形封头焊接而成 （小型罐罐顶和罐体采用法兰连接） 衬不锈钢管
