涡轮桨
涡轮桨

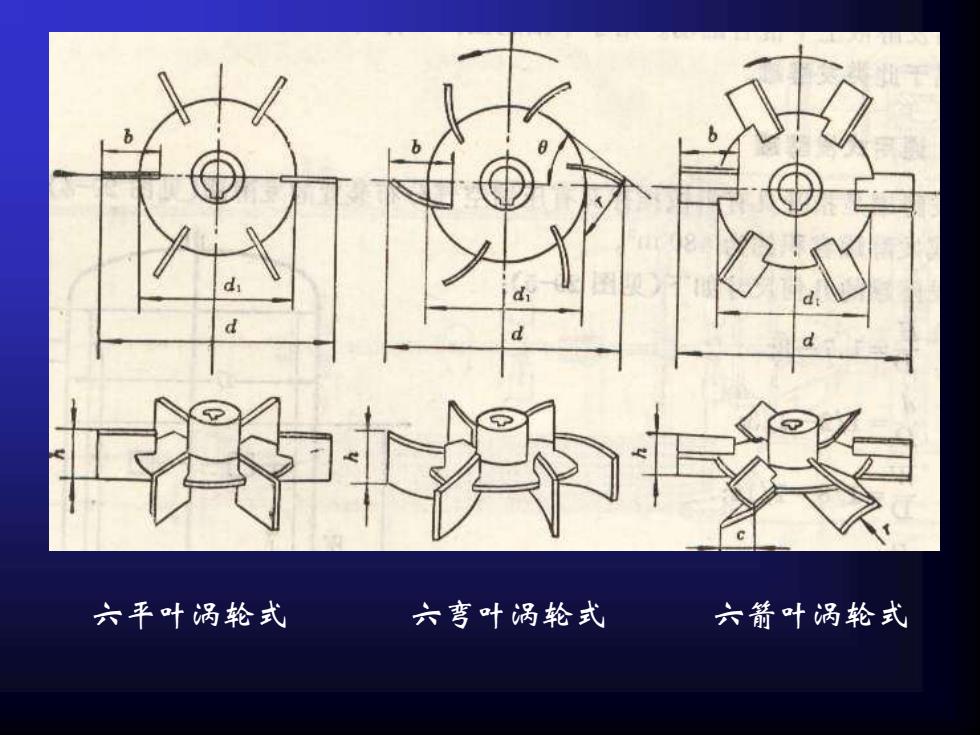

六平叶涡轮式 六弯叶涡轮式 六箭叶涡轮式
六平叶涡轮式 六弯叶涡轮式 六箭叶涡轮式

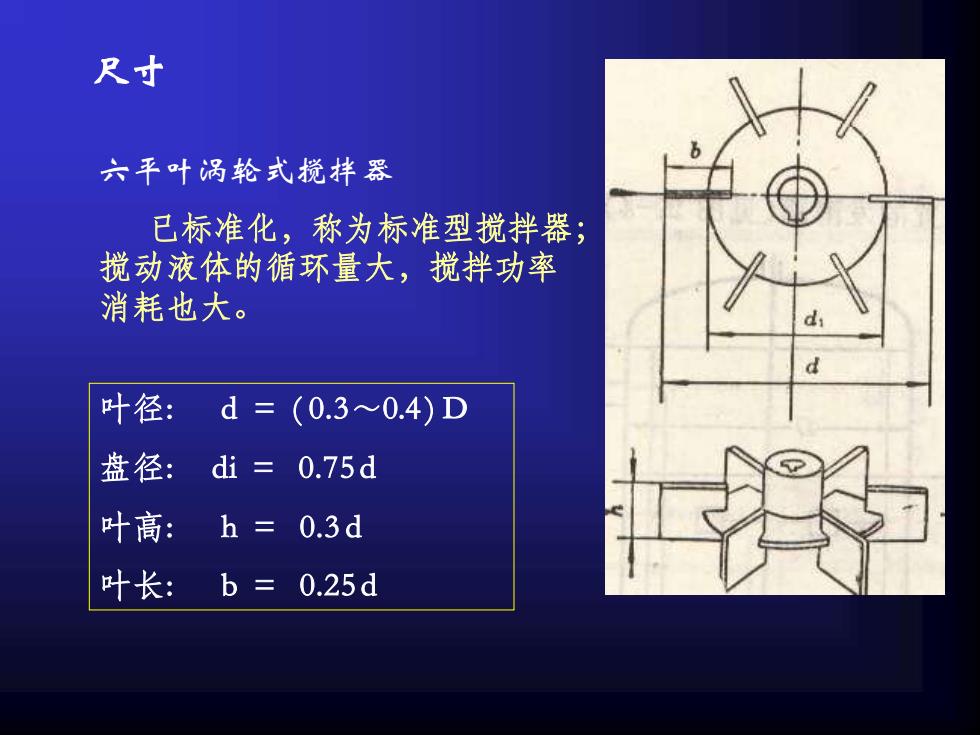

尺寸 六平叶涡轮式搅拌器 已标准化，称为标准型搅拌器； 搅动液体的循环量大，搅拌功率 消耗也大。 叶径: d = ( 0.3～0.4 ) D 盘径: di = 0.75 d 叶高: h = 0.3 d 叶长: b = 0.25 d
尺寸 六平叶涡轮式搅拌器 已标准化，称为标准型搅拌器； 搅动液体的循环量大，搅拌功率 消耗也大。 叶径: d = ( 0.3～0.4 ) D 盘径: di = 0.75 d 叶高: h = 0.3 d 叶长: b = 0.25 d

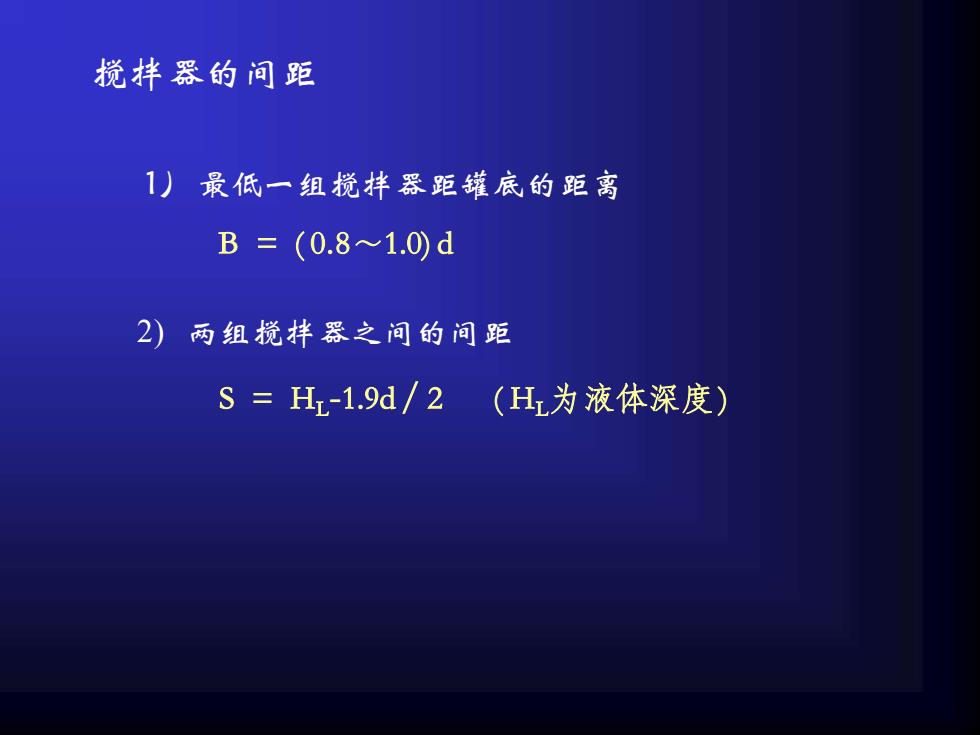

搅拌器的间距 1） 最低一组搅拌器距罐底的距离 B = ( 0.8～1.0) d 2) 两组搅拌器之间的间距 S = HL -1.9d / 2 ( HL为液体深度)
搅拌器的间距 1） 最低一组搅拌器距罐底的距离 B = ( 0.8～1.0) d 2) 两组搅拌器之间的间距 S = HL -1.9d / 2 ( HL为液体深度)
二组搅拌器 三组搅拌器
二组搅拌器 三组搅拌器
