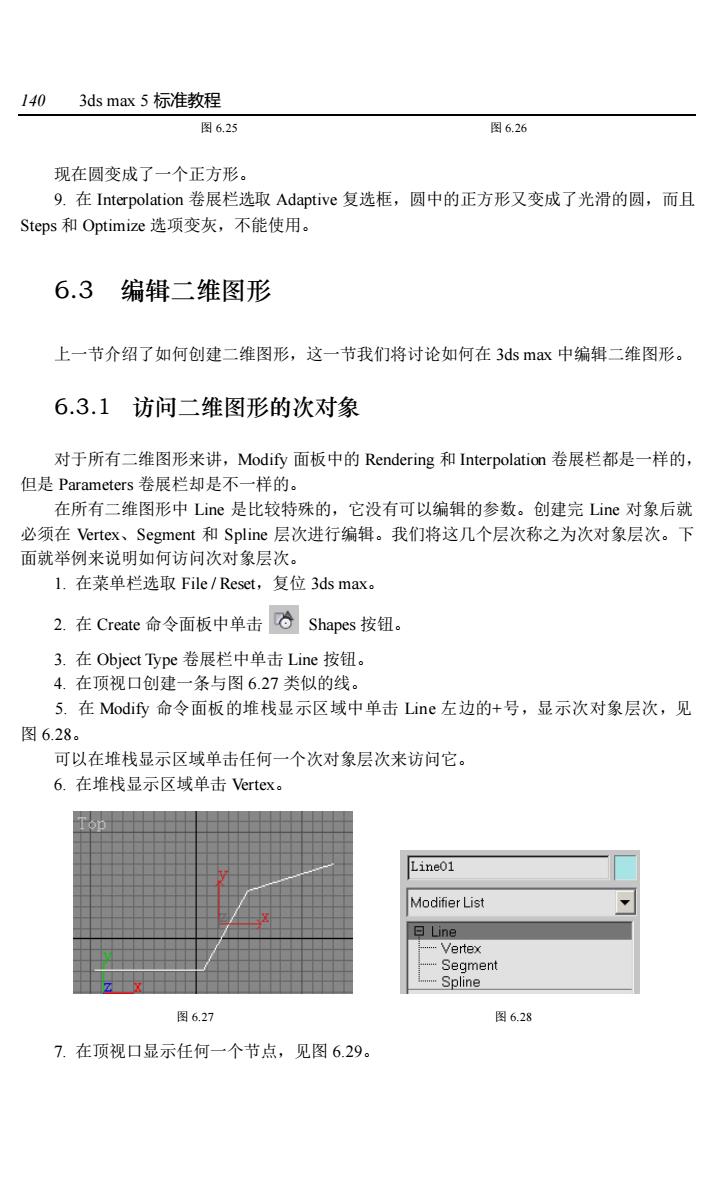

1403 ds max5标准教程 图62 图6.26 现在圆变成了一个正方形。 9.在Interpolation卷展栏选取Adaptive复选框，圆中的正方形又变成了光滑的圆，而且 Steps和Optimize选项变灰，不能使用。 6.3编辑二维图形 上一节介绍了如何创建二维图形，这一节我们将讨论如何在3dsmx中编辑二维图形。 6.3.1访问二维图形的次对象 对于所有二维图形来讲，Modify面板中的Rendering和Interpolation卷展栏都是一样的， 但是Parameters卷展栏却是不一样的。 在所有二维图形中Line是比较特殊的，它没有可以编辑的参数。创建完Lie对象后就 必须在Vertex、Segment和Spline层次进行编辑。我们将这几个层次称之为次对象层次。下 面就举例来说明如何访问次对象层次。 l.在菜单栏选取File/Rese,复位3 ds max。 2.在Create命令面板中单击合Shapes按钮。 3.在Object Type卷展栏中单击Line按钮。 4.在顶视口创建一条与图6.27类似的线。 5.在Modify命令面板的堆栈显示区域中单击Line左边的+号，显示次对象层次，见 图6.28。 可以在堆栈显示区域单击任何一个次对象层次来访问它。 6.在堆栈显示区域单击Vertex. Modifer List ent 十十2十十 Spline 图6.27 图6.28 7.在顶视口显示任何一个节点，见图6.29
140 3ds max 5 标准教程 图 6.25 图 6.26 现在圆变成了一个正方形。 9. 在 Interpolation 卷展栏选取 Adaptive 复选框，圆中的正方形又变成了光滑的圆，而且 Steps 和 Optimize 选项变灰，不能使用。 6.3 编辑二维图形 上一节介绍了如何创建二维图形，这一节我们将讨论如何在 3ds max 中编辑二维图形。 6.3.1 访问二维图形的次对象 对于所有二维图形来讲，Modify 面板中的 Rendering 和 Interpolation 卷展栏都是一样的， 但是 Parameters 卷展栏却是不一样的。 在所有二维图形中 Line 是比较特殊的，它没有可以编辑的参数。创建完 Line 对象后就 必须在 Vertex、Segment 和 Spline 层次进行编辑。我们将这几个层次称之为次对象层次。下 面就举例来说明如何访问次对象层次。 1. 在菜单栏选取 File / Reset，复位 3ds max。 2. 在 Create 命令面板中单击 Shapes 按钮。 3. 在 Object Type 卷展栏中单击 Line 按钮。 4. 在顶视口创建一条与图 6.27 类似的线。 5. 在 Modify 命令面板的堆栈显示区域中单击 Line 左边的+号，显示次对象层次，见 图 6.28。 可以在堆栈显示区域单击任何一个次对象层次来访问它。 6. 在堆栈显示区域单击 Vertex。 图 6.27 图 6.28 7. 在顶视口显示任何一个节点，见图 6.29

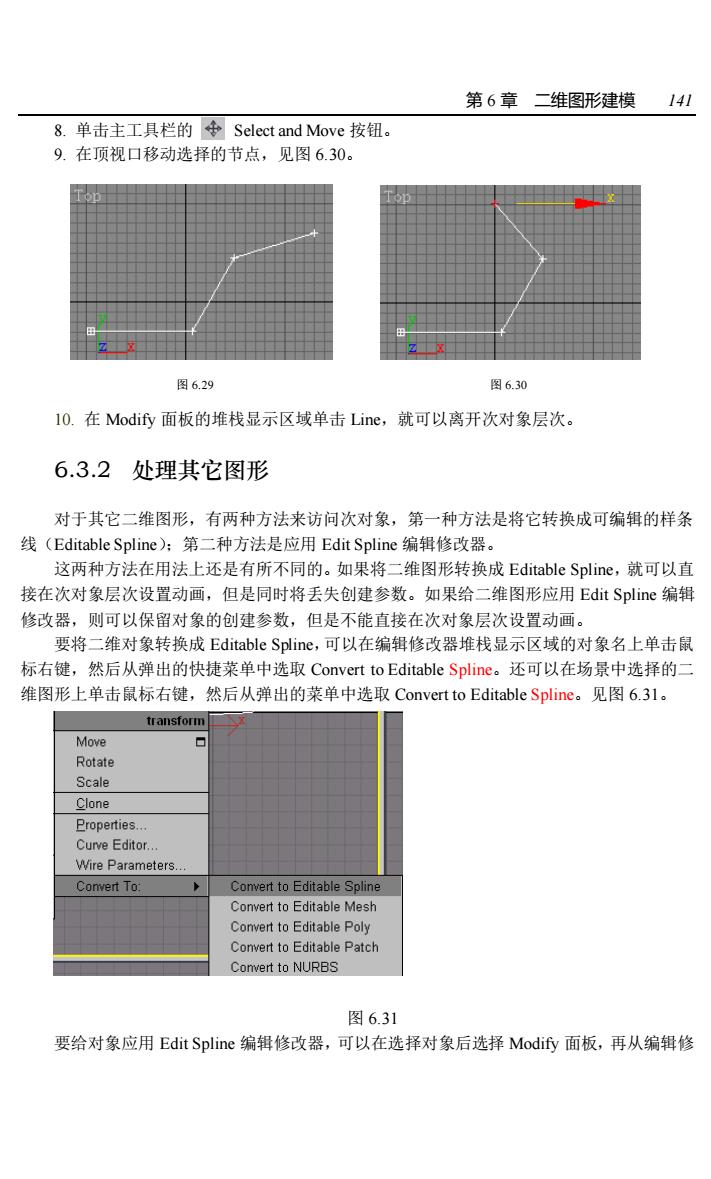

第6章二维图形建模141 8.单击主工具栏的中Select and Move按钮。 9.在顶视口移动选择的节点，见图6.30。 图6.29 图6.30 l0.在Modify面板的堆栈显示区域单击Line,就可以离开次对象层次。 6.3.2处理其它图形 对于其它二维图形，有两种方法来访问次对象，第一种方法是将它转换成可编辑的样条 线(EditableSpline):第二种方法是应用Edit Spline编辑修改器。 这两种方法在用法上还是有所不同的。如果将二维图形转换成Editable Spline,就可以直 接在次对象层次设置动画，但是同时将丢失创建参数。如果给二维图形应用Edit Spline编辑 修改器，则可以保留对象的创建参数，但是不能直接在次对象层次设置动画。 要将二维对象转换成EditableSpline,可以在编辑修改器堆栈显示区域的对象名上单击鼠 标右键，然后从弹出的快捷菜单中选取Convert to Editable Spline。还可以在场景中选择的二 维图形上单击鼠标右键，然后从弹出的菜单中选取Convert to Editable Spline。.见图6.3l。 Move Rotate Scale Clone Wire Parameters. Convert To: Convert to Editable S Convert to Editable Mesh Convert to Editable Poly Convert to Editable Patc Convert to NURBS 图6.31 要给对象应用Edit Spline编辑修改器，可以在选择对象后选择Modify面板，再从编辑修
第 6 章 二维图形建模 141 8. 单击主工具栏的 Select and Move 按钮。 9. 在顶视口移动选择的节点，见图 6.30。 图 6.29 图 6.30 10. 在 Modify 面板的堆栈显示区域单击 Line，就可以离开次对象层次。 6.3.2 处理其它图形 对于其它二维图形，有两种方法来访问次对象，第一种方法是将它转换成可编辑的样条 线（Editable Spline）；第二种方法是应用 Edit Spline 编辑修改器。 这两种方法在用法上还是有所不同的。如果将二维图形转换成 Editable Spline，就可以直 接在次对象层次设置动画，但是同时将丢失创建参数。如果给二维图形应用 Edit Spline 编辑 修改器，则可以保留对象的创建参数，但是不能直接在次对象层次设置动画。 要将二维对象转换成 Editable Spline，可以在编辑修改器堆栈显示区域的对象名上单击鼠 标右键，然后从弹出的快捷菜单中选取 Convert to Editable Spline。还可以在场景中选择的二 维图形上单击鼠标右键，然后从弹出的菜单中选取 Convert to Editable Spline。见图 6.31。 图 6.31 要给对象应用 Edit Spline 编辑修改器，可以在选择对象后选择 Modify 面板，再从编辑修

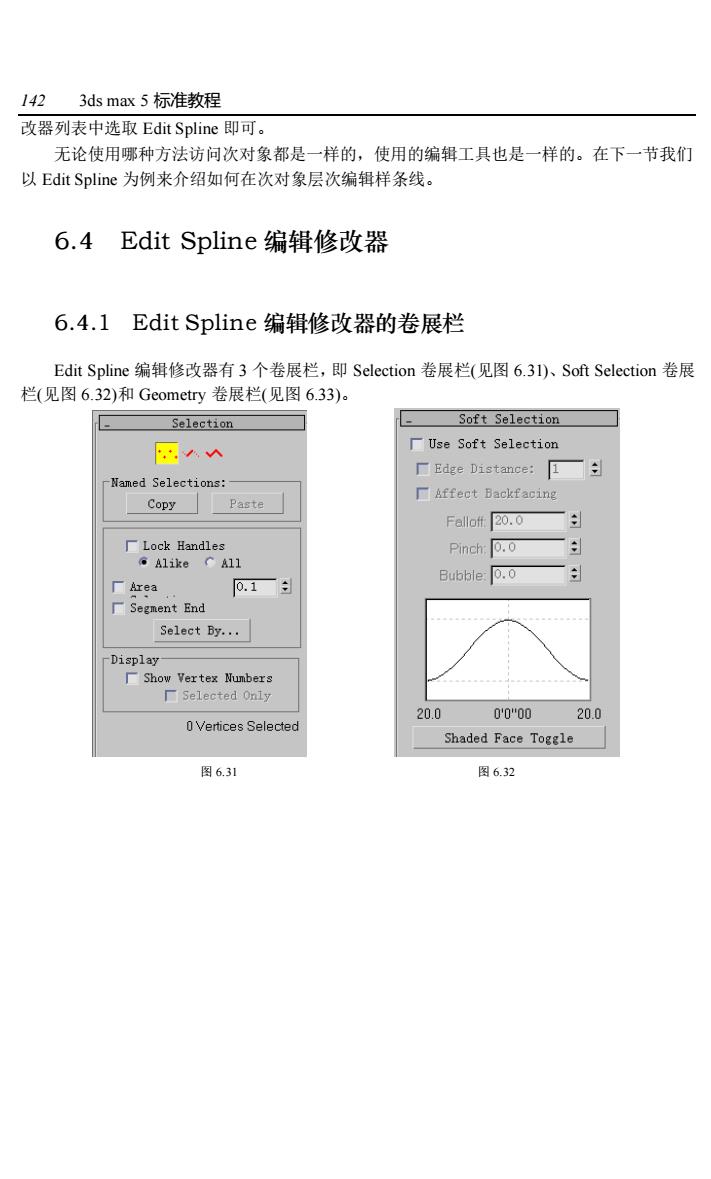

1423 ds max5标准教程 改器列表中选取Edit Spline即可。 无论使用哪种方法访问次对象都是一样的，使用的编辑工具也是一样的。在下一节我们 以Edit Spline为例来介绍如何在次对象层次编辑样条线。 6.4 Edit Spline编辑修改器 6.4.1 Edit Spline编辑修改器的卷展栏 Edit Spline编辑修改器有3个卷展栏，即Selection卷展栏（见图6.3l)、Soft Selection卷展 栏（见图6.32）和Geometry卷展栏（见图6.33）. Selection Soft Selection 区M ■Use Soft Selection Edge Distance: Named Selections: ■Affect Backfacing Copy Paste Falloff:20.0 厂Lock Handles 。A1k。CA11 Pinch:0.0 0.1 Bubble:0.0 Segment End Select By. 0Vertices Selected 20.0 010"00 200 Shaded Face Toggle 图6.31 图632
142 3ds max 5 标准教程 改器列表中选取 Edit Spline 即可。 无论使用哪种方法访问次对象都是一样的，使用的编辑工具也是一样的。在下一节我们 以 Edit Spline 为例来介绍如何在次对象层次编辑样条线。 6.4 Edit Spline 编辑修改器 6.4.1 Edit Spline 编辑修改器的卷展栏 Edit Spline 编辑修改器有 3 个卷展栏，即 Selection 卷展栏(见图 6.31)、Soft Selection 卷展 栏(见图 6.32)和 Geometry 卷展栏(见图 6.33)。 图 6.31 图 6.32

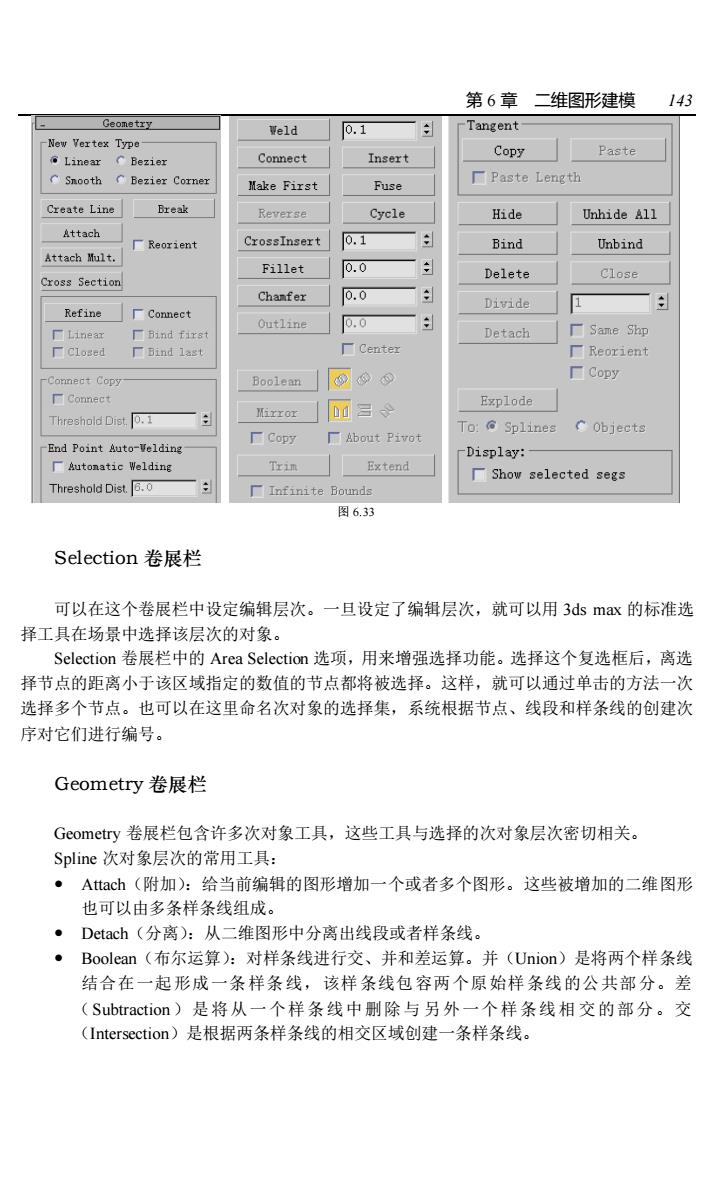

第6章一维图形建模143 0.1 Tangent- tex Connect Insert Copy Paste CSnooth C Bezier Cor ■Paste Length Make First Fuse Create Line Break Reverse Cyele Hide Unhide All Attach ■Reorien 0.1 Bind Unbind Attach Mult. Fillet 0.0 Delete Close Refine厂Conmect Divide Outline o.0 Detach Same Shn ■Center 厂Reorient 厂Copy Conne Threshald Dist.1 |m3 Explode To:Splines ■Copy ■About Pivo CObjects End Point Auto-Welding -Display: Autonatic Welding Trin Extend 厂Show selected segs Threshold Dist.6.0 厂Infinite Dounds 图6.33 Selection卷展栏 可以在这个卷展栏中设定编辑层次。一旦设定了编辑层次，就可以用3 ds max的标准选 择工具在场景中选择该层次的对象。 Selection卷展栏中的Area Selection选项，用来增强选择功能。选择这个复选框后，离选 择节点的距离小于该区域指定的数值的节点都将被选择。这样，就可以通过单击的方法一次 选择多个节点。也可以在这里命名次对象的选择集，系统根据节点、线段和样条线的创建次 序对它们进行编号。 Geometry卷展栏 Geometry卷展栏包含许多次对象工具，这些工具与选择的次对象层次密切相关。 Spline次对象层次的常用工具： ·Attach(附加)：给当前编辑的图形增加一个或者多个图形。这些被增加的二维图形 也可以由多条样条线组成。 ·Detach(分离)：从二维图形中分离出线段或者样条线。 ·Boolean(布尔运算)：对样条线进行交、并和差运算。并(Union)是将两个样条线 结合在一起形成一条样条线，该样条线包容两个原始样条线的公共部分。差 (Subtraction)是将从一个样条线中删除与另外一个样条线相交的部分。交 (Intersection)是根据两条样条线的相交区域创建一条样条线
第 6 章 二维图形建模 143 图 6.33 Selection 卷展栏 可以在这个卷展栏中设定编辑层次。一旦设定了编辑层次，就可以用 3ds max 的标准选 择工具在场景中选择该层次的对象。 Selection 卷展栏中的 Area Selection 选项，用来增强选择功能。选择这个复选框后，离选 择节点的距离小于该区域指定的数值的节点都将被选择。这样，就可以通过单击的方法一次 选择多个节点。也可以在这里命名次对象的选择集，系统根据节点、线段和样条线的创建次 序对它们进行编号。 Geometry 卷展栏 Geometry 卷展栏包含许多次对象工具，这些工具与选择的次对象层次密切相关。 Spline 次对象层次的常用工具： Attach（附加）：给当前编辑的图形增加一个或者多个图形。这些被增加的二维图形 也可以由多条样条线组成。 Detach（分离）：从二维图形中分离出线段或者样条线。 Boolean（布尔运算）：对样条线进行交、并和差运算。并（Union）是将两个样条线 结合在一起形成一条样条线，该样条线包容两个原始样条线的公共部分。差 （Subtraction）是将从一个样条线中删除与另外一个样条线相交的部分。交 （Intersection）是根据两条样条线的相交区域创建一条样条线
