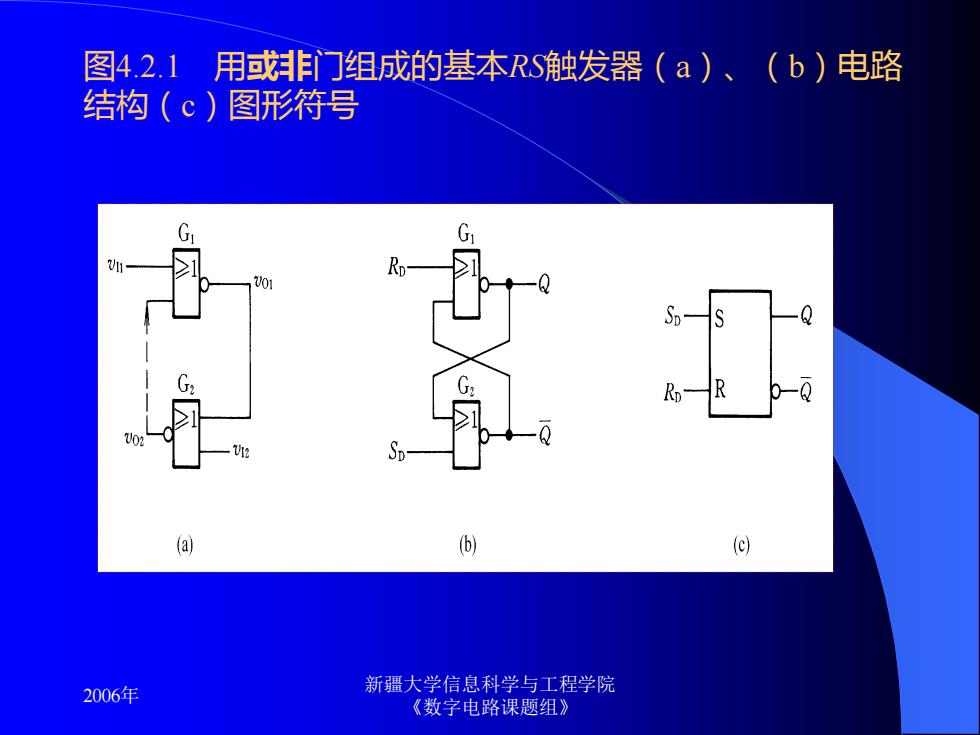

图4.2.1用或排门阻成的基本RS触发器(a)、（b)电路 结构(c)图形符号 (b) (c) 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 图4.2.1 用或非门组成的基本RS触发器（a）、（b）电路 结构（c）图形符号

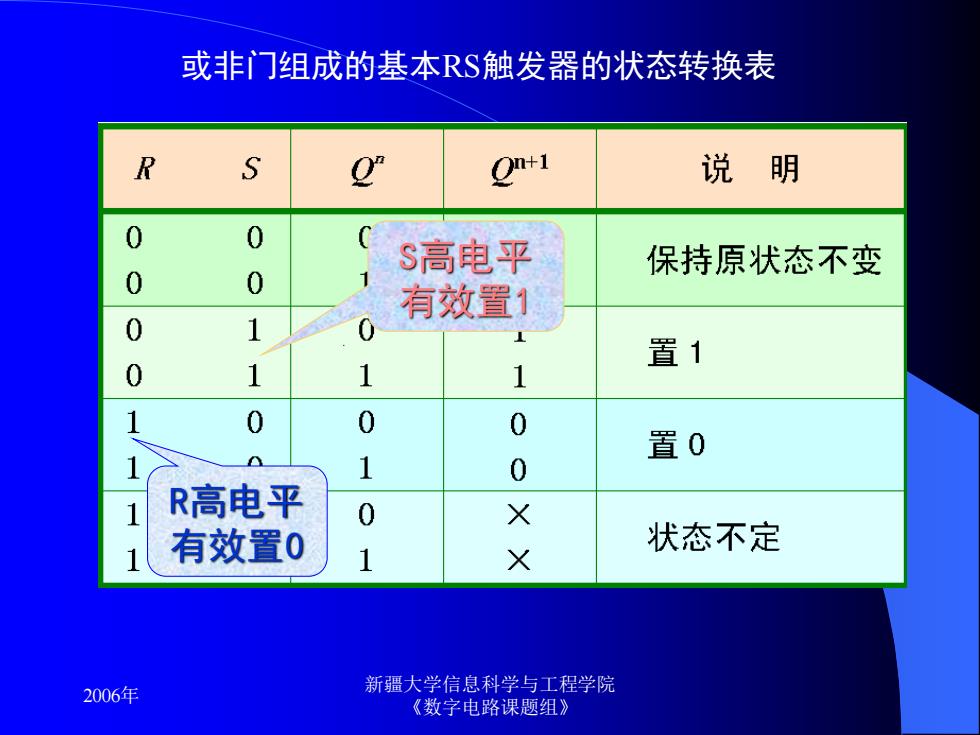

或非门组成的基本RS触发器的状态转换表 R S On+1 说明 0 0 S高电平 保持原状态不变 0 0 有效置1 0 1 置1 0 1 1 0 0 0 置0 1 0 R高电平 0 × 有效置0 状态不定 1 X 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 或非门组成的基本RS触发器的状态转换表 R高电平 有效置0 S高电平 有效置1

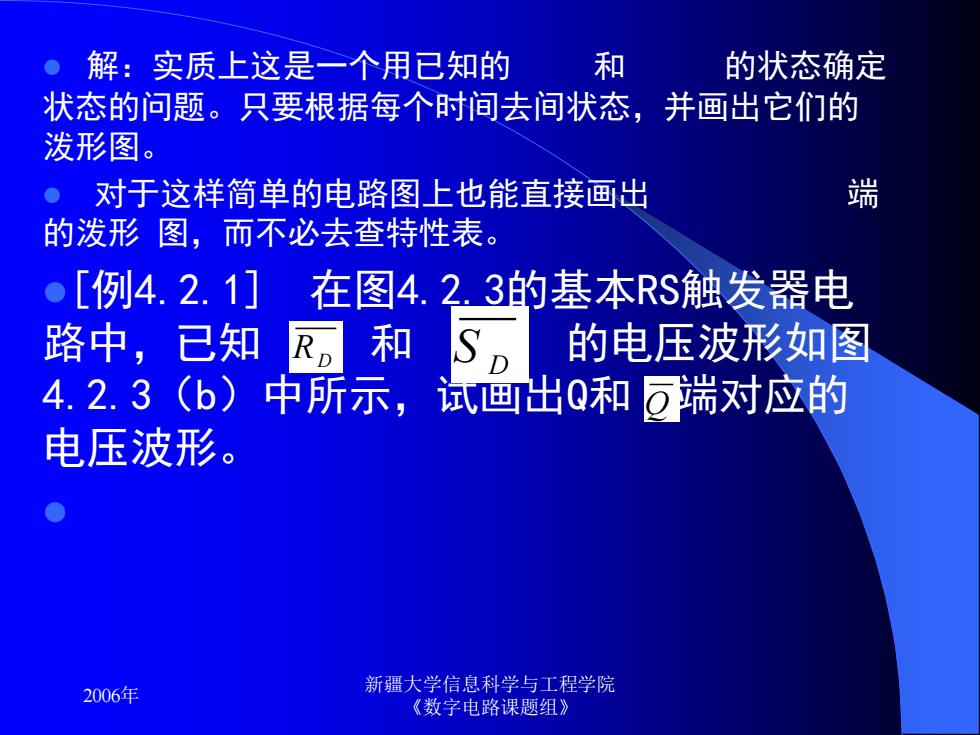

。解：实质上这是一个用已知的 和 的状态确定 状态的问题。只要根据每个时间去间状态，并画出它们的 泼形图。 。对于这样简单的电路图上也能直接画出 端 的泼形图，而不必去查特性表。 ●[例4.2.1]在图4.2.3的基本RS触发器电 路中，已知R。和S,的电压波形如图 4.2.3(b)中所示，画出Q和回端对应的 电压波形。 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 ⚫ 解：实质上这是一个用已知的 和 的状态确定 状态的问题。只要根据每个时间去间状态，并画出它们的 泼形图。 ⚫ 对于这样简单的电路图上也能直接画出 端 的泼形 图，而不必去查特性表。 ⚫[例4.2.1] 在图4.2.3的基本RS触发器电 路中，已知 和 的电压波形如图 4.2.3（b）中所示，试画出Q和 端对应的 电压波形。 ⚫ D S D R Q

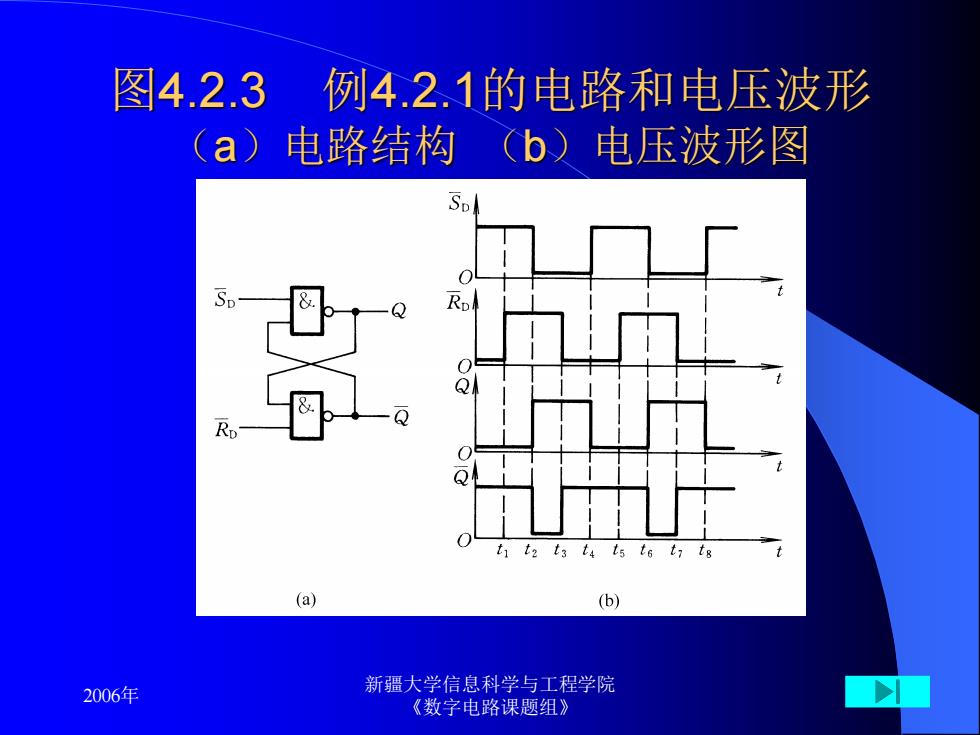

图4.2.3 例4.2.1的电路和电压波形 (a)电路结构 (b)电压波形图 Sp Rp Q (a) (b) 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 图4.2.3 例4.2.1的电路和电压波形 （a）电路结构 （b）电压波形图

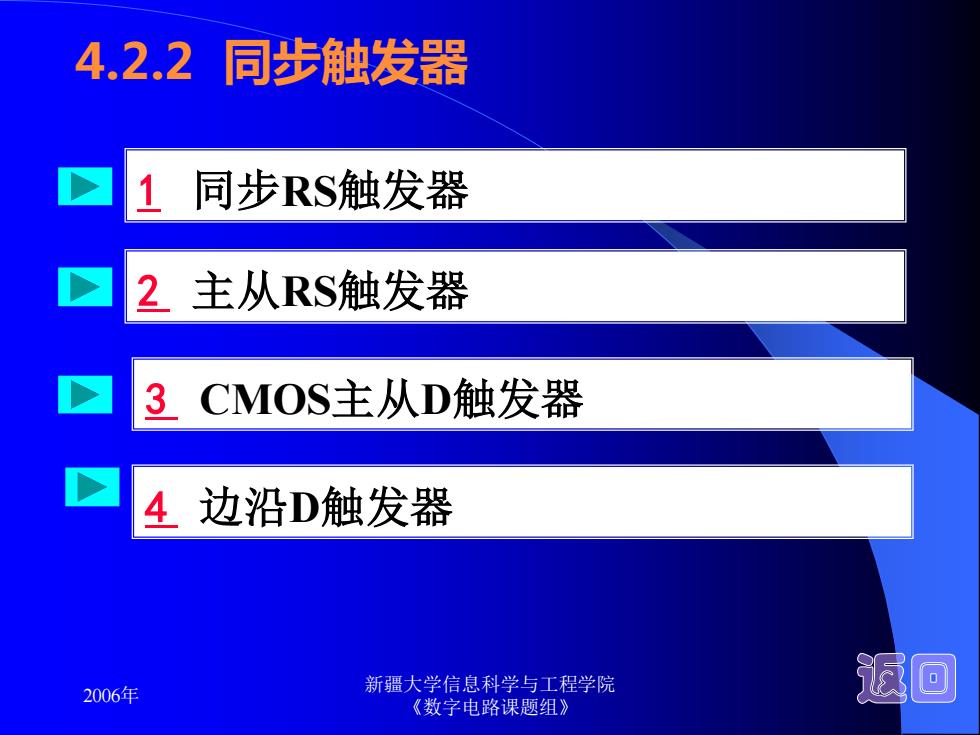

4.2.2 同步触发器 1 同步RS触发器 2主从RS触发器 3CMOS主从D触发器 4边沿D触发器 2006年 新疆大学信息科学与工程学院 返回 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 4.2.2 同步触发器 1 同步RS触发器 2 主从RS触发器 3 CMOS主从D触发器 4 边沿D触发器
