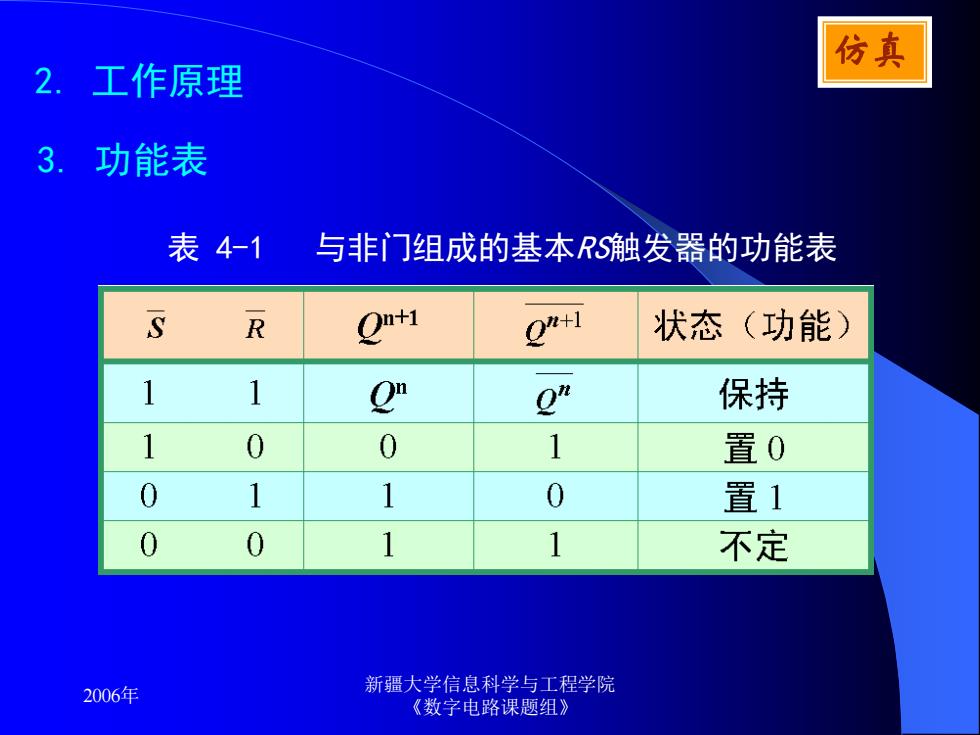

仿真 2.工作原理 3.功能表 表4-1 与非门组成的基本RS触发器的功能表 R On+1 状态（功能） 0" 保持 1 0 1 置0 0 0 置1 0 0 1 1 不定 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 2. 工作原理 表 4-1 与非门组成的基本RS触发器的功能表 仿真 3. 功能表
4.状态转换表（特性表） 现态：指触发器输入信号变化前的状态，用Q表示； 次态：指触发器输入信号变化后的状态，用Q+1表示。 特性表：次态Q1与输入信号和现态Q”之间关系的真值 表。 与非门组成的基本RS触发器的状态转换表 R On+1 说明 0 0 0 触发器状态不定 0 0 1 X 0 1 0 0 触发器置0 0 1 1 0 1 0 0 1 触发器置1 1 0 1 1 1 0 0 触发器保持原状态 1 1 1 不变 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 4．状态转换表（特性表） 现态：指触发器输入信号变化前的状态，用Qn表示； 次态：指触发器输入信号变化后的状态，用Qn+1表示。 特性表：次态Qn+1与输入信号和现态Qn之间关系的真值 表。 与非门组成的基本RS触发器的状态转换表
5.基本RS触发器的时序图（设初态为0） 仿真 通常用虚线或阴影表示触发器处于不定状态。 置1置0 不允许木定置1 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 通常用虚线或阴影表示触发器处于不定状态。 置1 置0 不允许 不定 置1 5. 基本RS触发器的时序图(设初态为0） 仿真
触发器的不定状态有两种含义： Q=Q=1时， 触发器既不是0状态，也不是1状态； 二、R、S同时从0回到1时， 触发器的新状态不能预先确定。 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 触发器的不定状态有两种含义： 一、Q= Q =1时， 触发器既不是0状态，也不是1状态； 二、R、S 同时从0回到1时， 触发器的新状态不能预先确定

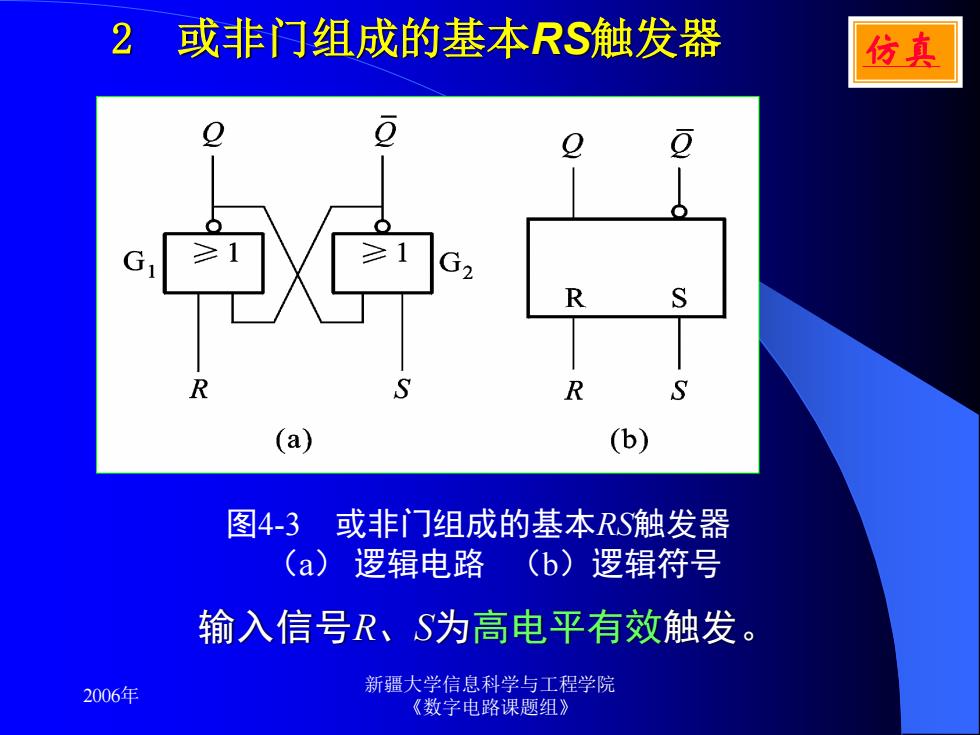

2或非门组成的基本RS触发器 仿真 S (a) (b) 图4-3或非门组成的基本RS触发器 (a)逻辑电路 (6)逻辑符号 输入信号R、S为高电平有效触发。 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 2 或非门组成的基本RS触发器 图4-3 或非门组成的基本RS触发器 （a） 逻辑电路 （b）逻辑符号 输入信号R、S为高电平有效触发。 仿真
