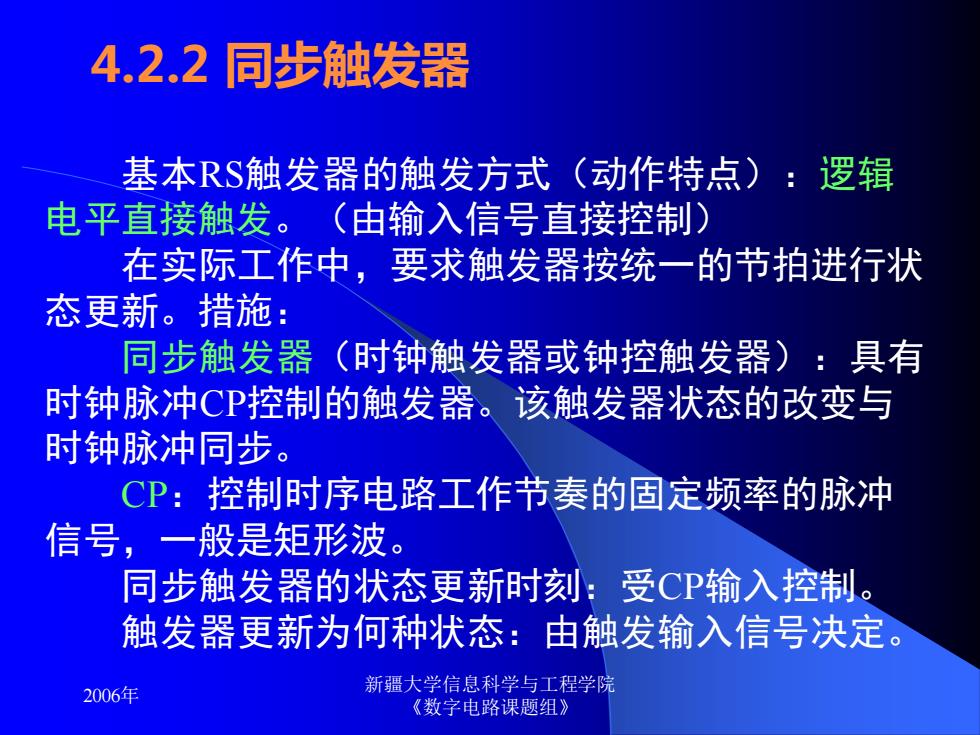

4.2.2同步触发器 基本R$触发器的触发方式（动作特点）：逻辑 电平直接触发。（由输入信号直接控制） 在实际工作中，要求触发器按统一的节拍进行状 态更新。措施： 同步触发器（时钟触发器或钟控触发器）：具有 时钟脉冲CP控制的触发器。该触发器状态的改变与 时钟脉冲同步。 CP:控制时序电路工作节奏的固定频率的脉冲 信号，一般是矩形波。 同步触发器的状态更新时刻：受CP输入控制。 触发器更新为何种状态：由触发输入信号决定。 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 4.2.2 同步触发器 基本RS触发器的触发方式（动作特点）：逻辑 电平直接触发。（由输入信号直接控制） 在实际工作中，要求触发器按统一的节拍进行状 态更新。措施： 同步触发器（时钟触发器或钟控触发器）：具有 时钟脉冲CP控制的触发器。该触发器状态的改变与 时钟脉冲同步。 CP：控制时序电路工作节奏的固定频率的脉冲 信号，一般是矩形波。 同步触发器的状态更新时刻：受CP输入控制。 触发器更新为何种状态：由触发输入信号决定

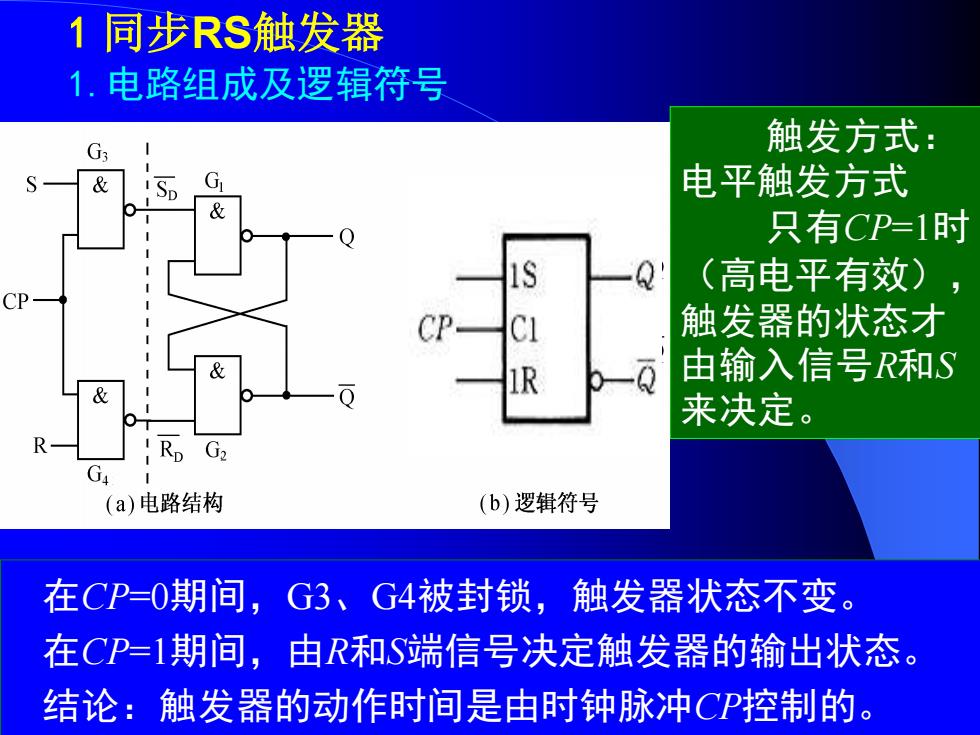

1同步RS触发器 1.电路组成及逻辑符号 触发方式： & 1S0 电平触发方式 只有CP=1时 1S (高电平有效)， CP 触发器的状态才 由输入信号R和S 来决定。 (a)电路结构 (b)逻辑符号 在CP=0期间，G3、G4被封锁，触发器状态不变。 在CP=1期间，由R和S端信号决定触发器的输出状态。 结论：触发器的动作时间是由时钟脉冲CP控制的
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 1 同步RS触发器 1.电路组成及逻辑符号 图4-6 同步RS触发器 （a） 逻辑电路 （b）逻辑符号 在CP=0期间，G3、G4被封锁，触发器状态不变。 在CP=1期间，由R和S端信号决定触发器的输出状态。 结论：触发器的动作时间是由时钟脉冲CP控制的。 触发方式： 电平触发方式 只有CP=1时 （高电平有效）， 触发器的状态才 由输入信号R和S 来决定

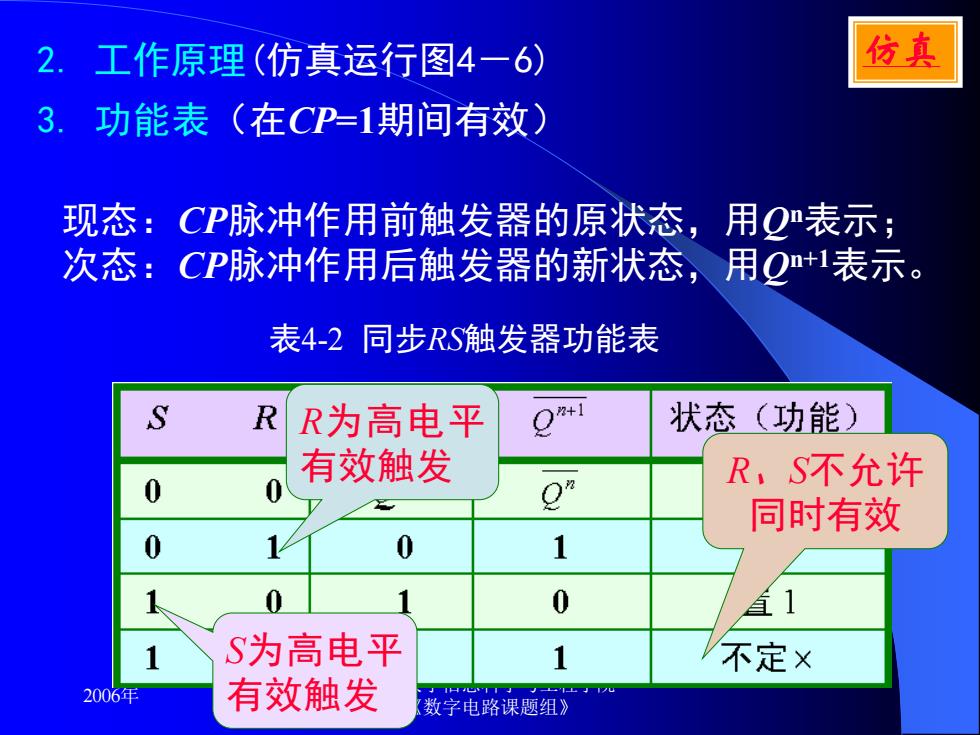

2.工作原理（仿真运行图4一6） 仿真 3.功能表（在CP=-1期间有效） 现态：CP脉冲作用前触发器的原状态，用Q表示； 次态：CP脉冲作用后触发器的新状态，用Q+1表示。 表4-2同步RS触发器功能表 R R为高电平 状态（功能） 有效触发 R,S不允许 0 同时有效 1 0 1 0 1 0 直1 S为高电平 1 不定× 2006年 有效触发 心一u 数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 2. 工作原理(仿真运行图4－6) 3. 功能表（在CP=1期间有效） 现态：CP脉冲作用前触发器的原状态，用Qn表示； 次态：CP脉冲作用后触发器的新状态，用Qn+1表示。 表4-2 同步RS触发器功能表 R为高电平 有效触发 S为高电平 有效触发 R、S不允许 同时有效 仿真

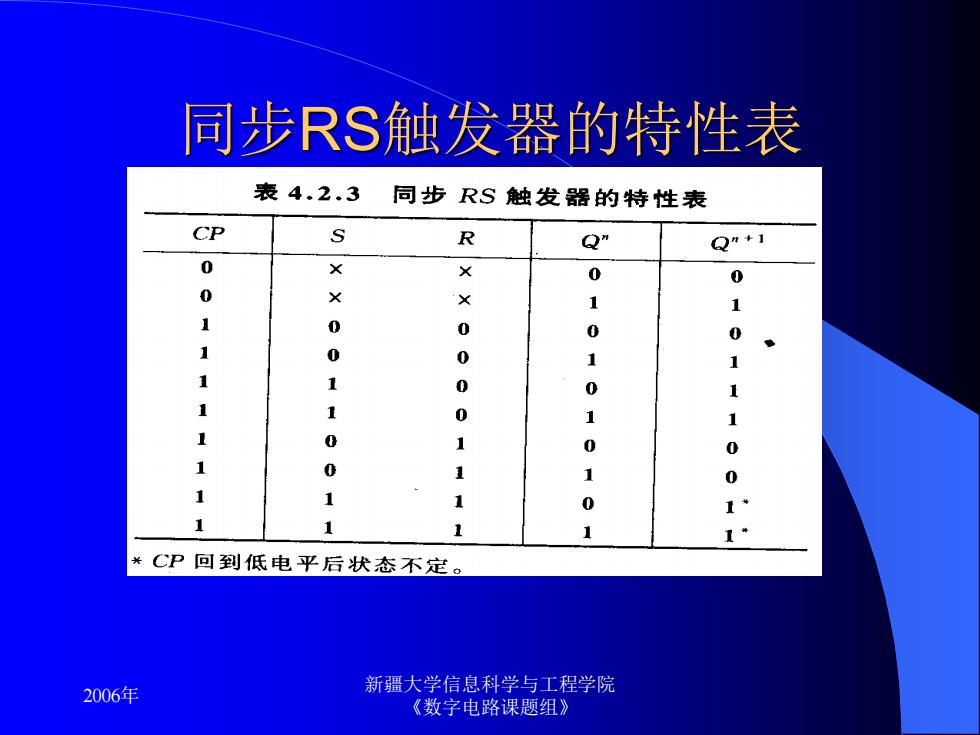

同步RS触发器的特性表 表4.2.3 同步RS触发器的特性表 CP R Q Q”+1 0 × × 0 0 0 × x 1 1 0 0 0 0 1 0 0 1 1 1 0 0 1 0 1 1 0 2 0 0 1 0 1 1 1 1 0 1* 1 1 1 CP回到低电平后状态不定。 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 同步RS触发器的特性表

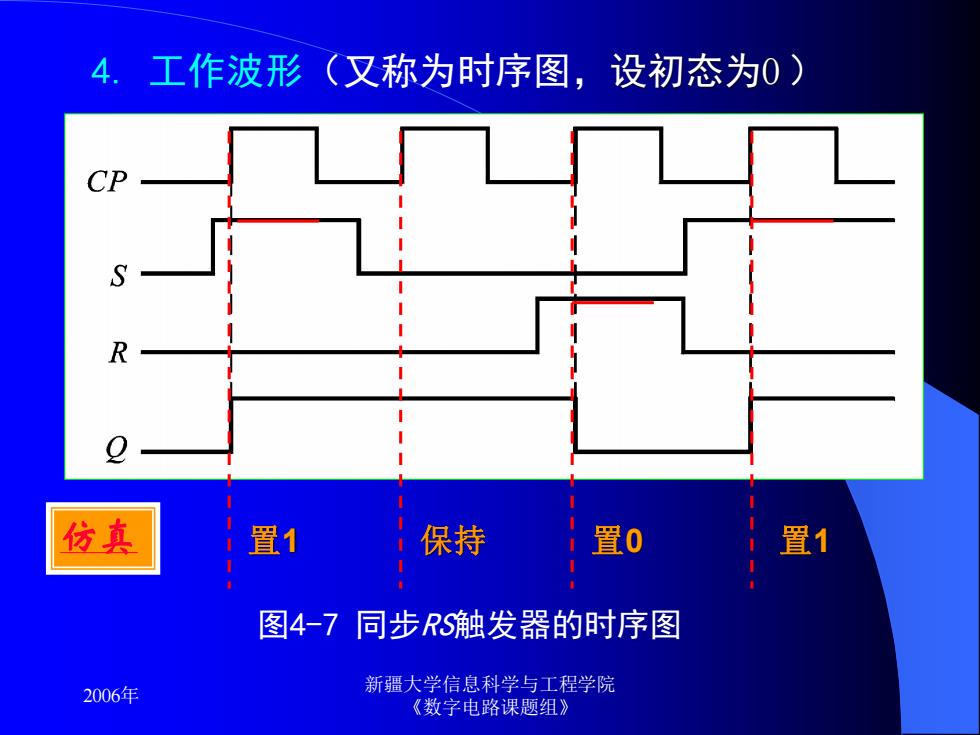

4.工作波形（又称为时序图，设初态为0） CP R 仿真 置1 保持 置0 置1 图4-7同步RS触发器的时序图 2006年 新疆大学信息科学与工程学院 《数字电路课题组》
2006年 新疆大学信息科学与工程学院 《数字电路课题组》 4. 工作波形（又称为时序图，设初态为0 ） 图4-7 同步RS触发器的时序图 仿真 置1 保持 置0 置1
