1 3.3 有记忆信号的传输方式

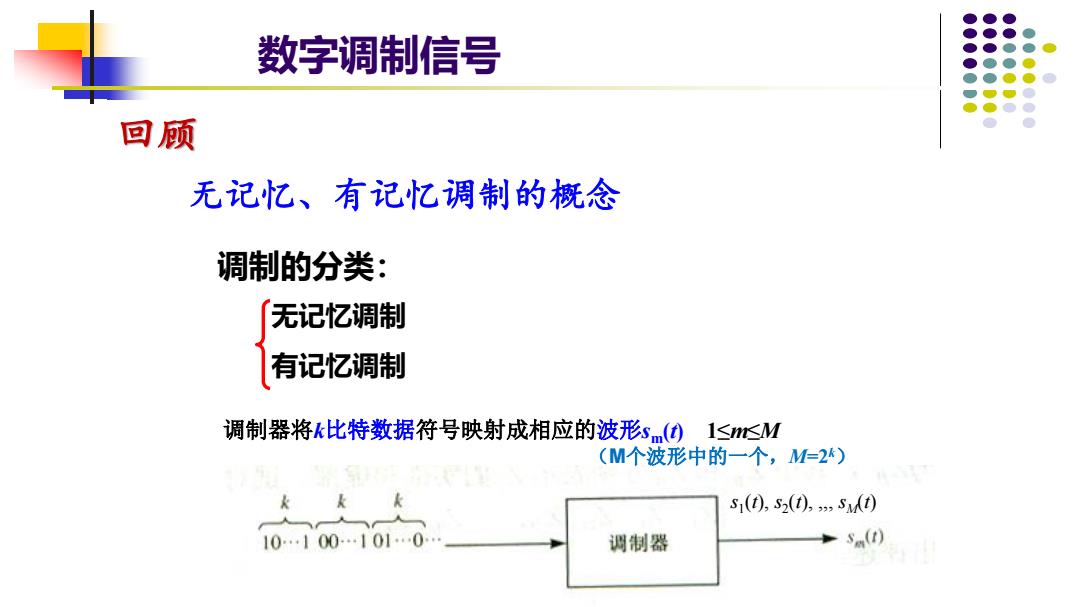

数字调制信号 回顾 无记忆、有记忆调制的概念 调制的分类： 无记忆调制 有记忆调制 调制器将k比特数据符号映射成相应的波形sm() 1≤sM (M个波形中的一个，M=2) S1(t),S2(t),,S(t) 10…100…101…0 调制器 年Sm(）
数字调制信号 调制的分类： 无记忆调制 有记忆调制 调制器将k比特数据符号映射成相应的波形sm(t) 1≤m≤M （M个波形中的一个，M=2k） 回顾 无记忆、有记忆调制的概念 s1 (t), s2 (t), ,,, sM(t)
有记忆调制 有记忆调制的概念 有记忆一连续发送的信号之间具有相关性。 引入相关性的目的： 为了发送信号频谱的形成，以便与信道的频谱特性相适应。 有记忆调制的分类 ●有记忆线性调制 ●有记忆非线性调制 ◆有记忆线性调制 如何引入相关性？ 编码（调制码） 对调制器输入端的数据序列进行编码
有记忆调制 有记忆调制的概念 有记忆——连续发送的信号之间具有相关性。 如何引入相关性？ 编码（调制码） 有记忆调制的分类 ⚫有记忆线性调制 ⚫有记忆非线性调制 引入相关性的目的： 为了发送信号频谱的形成，以便与信道的频谱特性相适应。 ◆有记忆线性调制 对调制器输入端的数据序列进行编码
有记忆线性调制 例：三种基带信号 NRZ ●NRZ信号 NRZI 回顾 Delay 什么是NRZ信号？ modulation (Miller code) Data
⚫NRZ信号 例：三种基带信号 有记忆线性调制 什么是NRZ 信号？ 回顾
有记忆线性调制 例：三种基带信号 NRZ ●NRZ信号 数据1一A电平 NRZI 数据0一A电平 无记忆，二进制PAM,PSK Delay modulation (Miller code) ●NRZ信号（差分编码） 发送数据1一 幅度电平发生转换 Data 发送数据0—一幅度电平不发生转换 NRZI信号传输方式：差分编码器后跟随一个NRZ信号传输方式 编码运算关系： =akbk- {a:输入的二进制信息； {b}:编码器的输出序列。 差分编码运算在信号中引入了记忆」 5
5 ⚫NRZ信号 数据1 —— A电平 数据0 —— -A电平 无记忆，二进制PAM，PSK ⚫NRZI信号（差分编码） 发送数据1 —— 幅度电平发生转换 发送数据0 —— 幅度电平不发生转换 编码运算关系： bk = ak bk−1 {ak }：输入的二进制信息； {bk }：编码器的输出序列。 差分编码运算在信号中引入了记忆！ 例：三种基带信号 有记忆线性调制 0 1 1 0 1 1 1 1 0 NRZI信号传输方式：差分编码器后跟随一个NRZ信号传输方式
