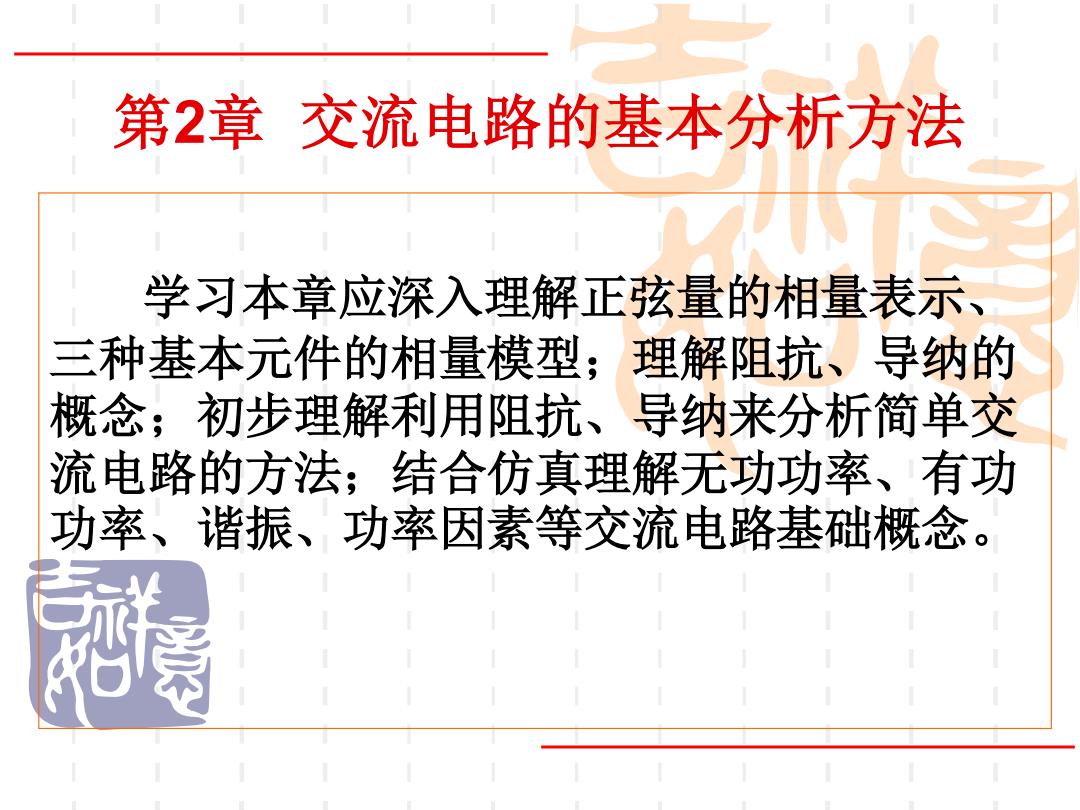

第2章交流电路的基本分析方法 学习本章应深入理解正弦量的相量表示 三种基本元件的相量模型；理解阻抗、导纳的 概念；初步理解利用阻抗、导纳来分析简单交 流电路的方法；结合仿真理解无功功率、有功 功率、谐振、功率因素等交流电路基础概念
第2章 交流电路的基本分析方法 学习本章应深入理解正弦量的相量表示、 三种基本元件的相量模型；理解阻抗、导纳的 概念；初步理解利用阻抗、导纳来分析简单交 流电路的方法；结合仿真理解无功功率、有功 功率、谐振、功率因素等交流电路基础概念
第二章第1部分 在本次课中，将介绍正弦量的概念、正 弦量的描述及其相量表示
第二章第1部分 在本次课中，将介绍正弦量的概念、正 弦量的描述及其相量表示
相关知识点与学习目标 本课涉及正弦量的3要素、正弦量的相量表示 方法2个知识点，通过本课学习，应深入理解正 弦量的3要素，掌握正弦量的相量表示方法
相关知识点与学习目标 本课涉及正弦量的3要素、正弦量的相量表示 方法2个知识点，通过本课学习，应深入理解正 弦量的3要素，掌握正弦量的相量表示方法
正弦交流电的引入 上一章我们介绍的 其中的电压、电流的 是直流电路。 大小和方向是不随时 间而变化的 在生产和日常生活中经常涉及的交流电 (如照明电)一般都是正弦交流电。 正弦交流电路是电工电子技术中的一个 重要部分
一．正弦交流电的引入 在生产和日常生活中经常涉及的交流电 （如照明电）一般都是正弦交流电。 上一章我们介绍的 是直流电路。 其中的电压、电流的 大小和方向是不随时 间而变化的 正弦交流电路是电工电子技术中的一个 重要部分
二。 什么是正弦量 随时间按正弦规律变化的电压或电流，称为正 为正弦量 2元 ωt i()=I sin(at+e) r=20ln50t+60口) 对任一正弦量，当其幅值工m(20)、角频率) (5)和初相位日（60°)确定以后，该正弦量就 能完全确定下来。因此，， 幅值、角频率和初相位称 为正弦量的三要素
二．什么是正弦量 对任一正弦量，当其幅值Im（20）、角频率ω （50）和初相位θ（60O）确定以后，该正弦量就 能完全确定下来。因此，幅值、角频率和初相位称 为正弦量的三要素。 以电流为例，正弦量的时 间函数定义为 随时间按正弦规律变化的电压或电流，称为正 弦电压或正弦电流，统称为正弦量
