路 第2章 电阻电路的等效变换 2.1 引言 2.2 电路的等效变换 2.3 电阻的串联和并联 2.4 电阻的Y形连接和△形连接的等效变换 2.5 电压源、电流源的串联和并联 2.6 实际电源的两种模型及其等效变换 2.7 输入电阻 1。等效变换 重点 2。输入电阻

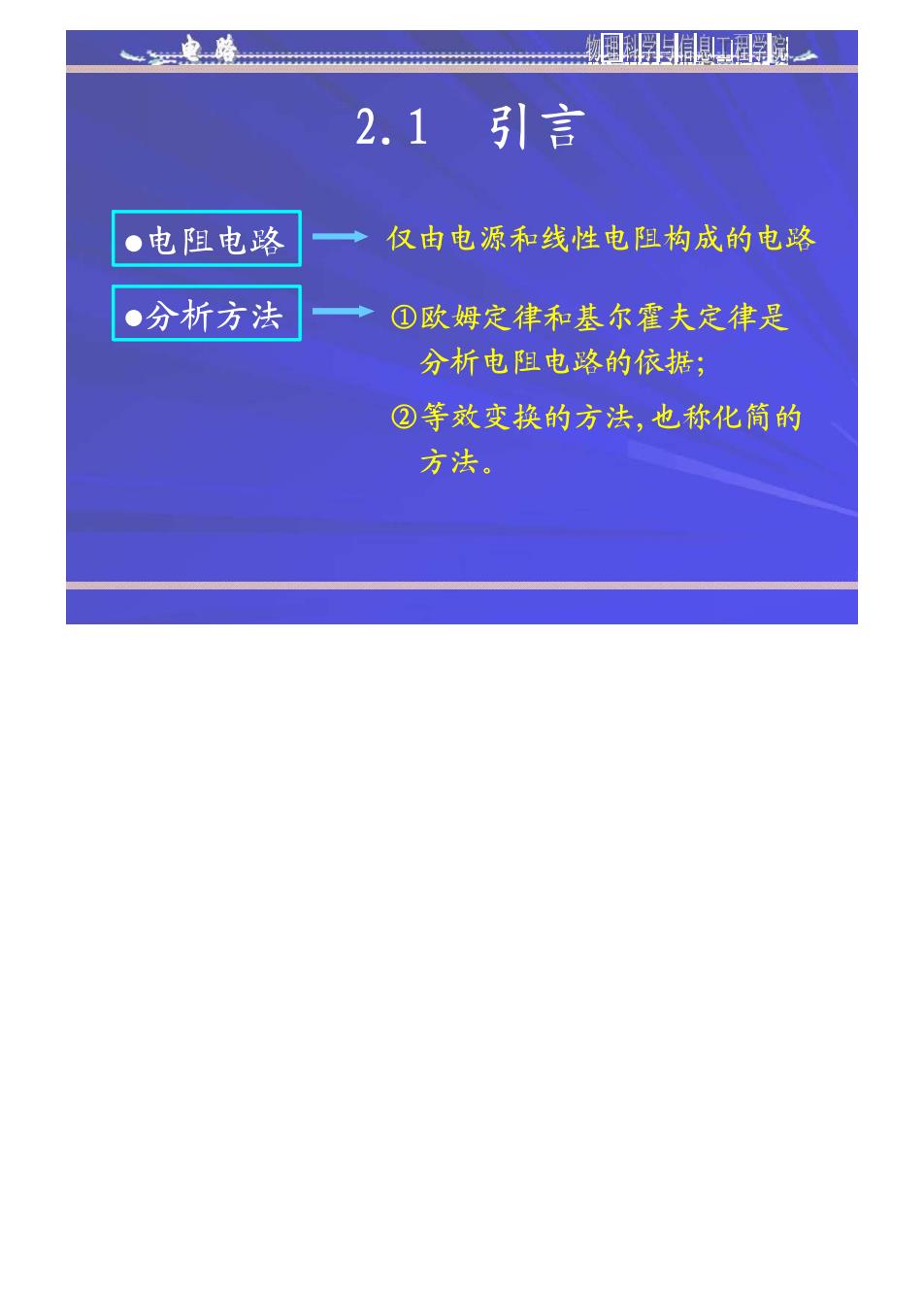

2.1引言 ●电阻电路 仅由电源和线性电阻构成的电路 ●分析方法 ①欧姆定律和基尔霍夫定律是 分析电阻电路的依据； ②等效变换的方法，也称化简的 方法
2.2电路的等效变换 1.两端电路（网络） 任何一个复杂的电路，向外引出两个端钮，且 从一个端子流入的电流等于从另一端子流出的电 流，则称这一电路为二端网络（或一端口网络）。 二
2.两端电路等效的概念 如果两个两端电路，其内部结构不同，但从 端口上看，它们具有相同的电压、电流关系，则称 它们是等效的电路。 等效 对A电路中的电流、电压和功率而言： B
明确 ①电路等效变换的条件： 两电路具有相同的VCR; ②电路等效变换的结果： ◆ 未被代替部分的电压和电流均保持不变（即 对外等效，对内不等效) ③电路等效变换的目的： →化简电路，方便计算
