第五章 含有运算放大器 的电阻电路 5.1 运算放大器的电路模型 5.2 比例电路的分析 5.3 含有理想运算放大器的电路分析 (1)理想运算放大器的外部特性； 重点（2)含理想运算放大器的电阻电路分析； (3）一些典型的电路；

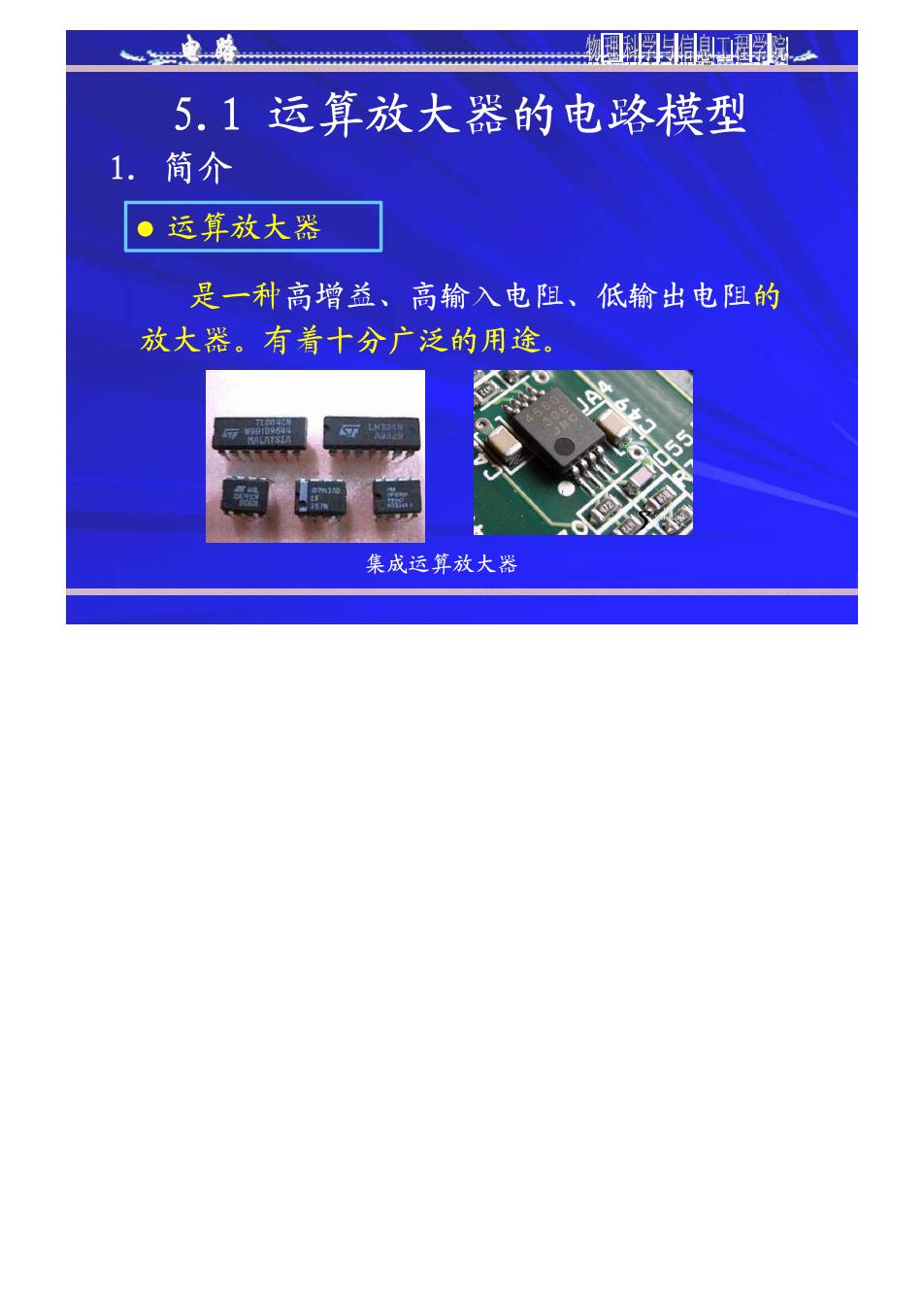

5.1运算放大器的电路模型 1.简介 运算放大器 是一种高增益、高输入电阻、低输出电阻的 放大器。有着十分广泛的用途。 可 集成运算放大器
电路符号 ● ①E+:接直流偏置电压正极 ②E:接直流偏置电压负极 ③a:倒向（反相）输入端 a 言 输入电压u, ④b: 非倒向（同相）输入端 输入电压u ⑤ 0:输出端 ⑥A:开环电压放大倍数
在分析运放的放大作用时可以不考虑偏置电 源，因此电路符号图中一般不画出直流电源端，而 只有a,b,0三端和接地端。也可以省略接地端。 a 0 a 0 0 ud -0 u Ho b 正意 4a=t-u:差分输入电压 图中参考方向表示每一，点对地的电压，在接 地端未画出时尤须注意
2.运算放大器的外特性 在a,b间加一电压u=-u(差分输入电压)， 可得输出u,和输入u,之问的外特性曲线如下： U。V a u 0 ud 0 实际特性 0 b Ua/mV sat
