·一个嵌入式的产品的开发大体要经过研究、系统设计、 测试与硬件实施三个大的阶段，如图10.9.1所示。研究 阶段主要是弄清产品的需求和技术指标，建立系统的 数学模型，分析采用何种算法才能完成要求的指标。 这个阶段基本上是概念设计，可以用本书所介绍的理 论和MATLAB程序及工具箱完成；第二阶段是系统设 计，这个阶段就要涉及系统的具体结构和模块划分， 例如系统中的滤波器和FFT运算器就要涉及它的信号流 图设计，并进行仿真。仿真应该考虑到实际设备，所 以应该是模块式的并且是定点运算的仿真。以 MATLAB为基础的Simulink是这个阶段的有力工具； 第三阶段是测试与硬件实施阶段，这时主要希望把 MATLAB和Simulink的程序或框图变换为标准的C语言
• 一个嵌入式的产品的开发大体要经过研究、系统设计、 测试与硬件实施三个大的阶段，如图10.9.1所示。研究 阶段主要是弄清产品的需求和技术指标，建立系统的 数学模型，分析采用何种算法才能完成要求的指标。 这个阶段基本上是概念设计，可以用本书所介绍的理 论和MATLAB程序及工具箱完成；第二阶段是系统设 计，这个阶段就要涉及系统的具体结构和模块划分， 例如系统中的滤波器和FFT运算器就要涉及它的信号流 图设计，并进行仿真。仿真应该考虑到实际设备，所 以应该是模块式的并且是定点运算的仿真。以 MATLAB为基础的Simulink是这个阶段的有力工具； 第三阶段是测试与硬件实施阶段，这时主要希望把 MATLAB和Simulink的程序或框图变换为标准的C语言
定點產品開發流程：用MathWorks的產品進行基於模型的設計 研究 系統設計 测試與硬件宣施 數據採集 數據分析、 系統建模 测試與驗證 與輸入 建模及 可視化 仿真與割分 嵌入式軟件 算法開發 環境因素 與仿真 嵌入式算法 數字硬件 數學建模 手工或 系統元件 自動代碼 生成 模擬硬件 工具箱 ·信蓝虎理 ·定點運算 ·Simulink® ·遍波器設計 ·Simulink定點支持 ·RF工具箱 ·通肌 模塊庫 ·Real-Time Workshop ·使化 ·信跳處理 ·Real-Time Workshop 工具箱 ·统 ·通飘 嵌入式辐碼器 ·數擦採集 ,符號数酶 ·RF ·嵌入式日镖 ·德器控制 ·图像理 ·視频與圆像處理 ·龍波器設HDL產生器 MATLAB

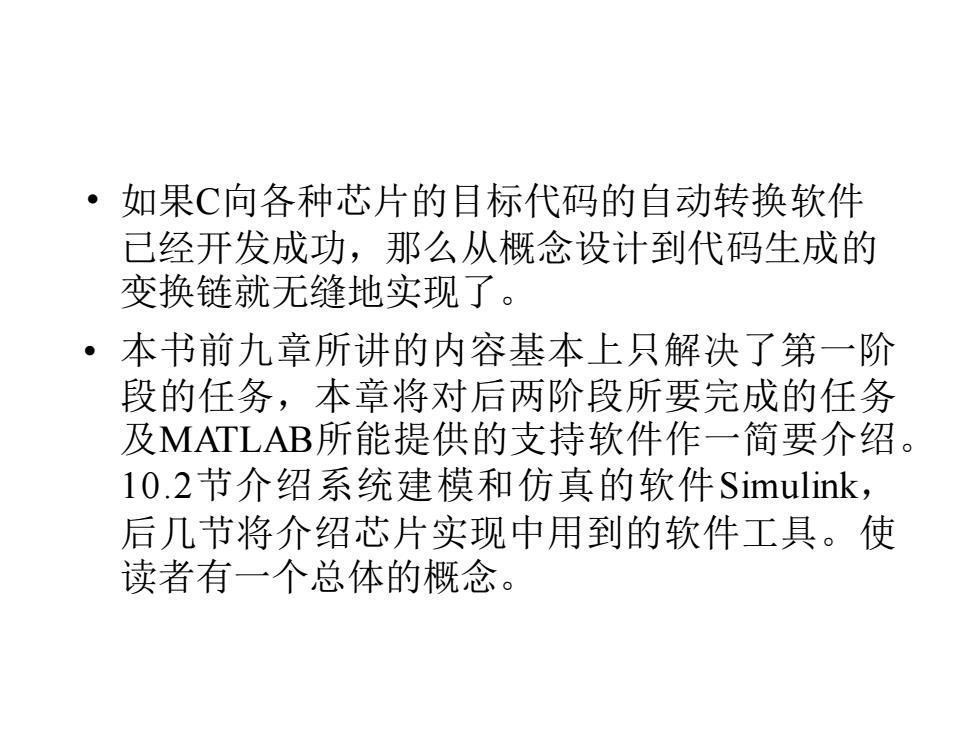

如果C向各种芯片的目标代码的自动转换软件 己经开发成功，那么从概念设计到代码生成的 变换链就无缝地实现了。 。 本书前九章所讲的内容基本上只解决了第一阶 段的任务，本章将对后两阶段所要完成的任务 及MATLAB所能提供的支持软件作一简要介绍。 10.2节介绍系统建模和仿真的软件Simulink, 后几节将介绍芯片实现中用到的软件工具。使 读者有一个总体的概念
• 如果C向各种芯片的目标代码的自动转换软件 已经开发成功，那么从概念设计到代码生成的 变换链就无缝地实现了。 • 本书前九章所讲的内容基本上只解决了第一阶 段的任务，本章将对后两阶段所要完成的任务 及MATLAB所能提供的支持软件作一简要介绍。 10.2节介绍系统建模和仿真的软件Simulink， 后几节将介绍芯片实现中用到的软件工具。使 读者有一个总体的概念
10.2.1概述 ·Simulink工具却是从底层开发的一个完整的仿真环境和 图形界面。在这个环境中，用户可以利用鼠标或键盘， 完成面向框图系统仿真的全部过程，并且可以直观、 快速和准确地达到仿真的目标。原来的MATLAB是在 文本窗口中编程，图形窗口只是用来显示，而Simulink 则可以用框图方式来编程，使MATLAB的功能有了 个质的飞跃。因此，Math Works公司往往把Simulink与 MATLAB作为并列的产品向用户推荐。 Simulink的优点是它不给出任何新的函数。对用户来说， MATLAB原有的函数仍然有效。因此，读者如果有 MATLAB的基础，除了要学一下图形界面的使用方法 之外，不需要再学新的语法，马上就会应用。这显示 了其对用户的友好性
10.2.1 概述 • Simulink工具却是从底层开发的一个完整的仿真环境和 图形界面。在这个环境中，用户可以利用鼠标或键盘， 完成面向框图系统仿真的全部过程，并且可以直观、 快速和准确地达到仿真的目标。原来的MATLAB是在 文本窗口中编程，图形窗口只是用来显示，而Simulink 则可以用框图方式来编程，使MATLAB的功能有了一 个质的飞跃。因此，MathWorks公司往往把Simulink与 MATLAB作为并列的产品向用户推荐。 • Simulink的优点是它不给出任何新的函数。对用户来说， MATLAB原有的函数仍然有效。因此，读者如果有 MATLAB的基础，除了要学一下图形界面的使用方法 之外，不需要再学新的语法，马上就会应用。这显示 了其对用户的友好性

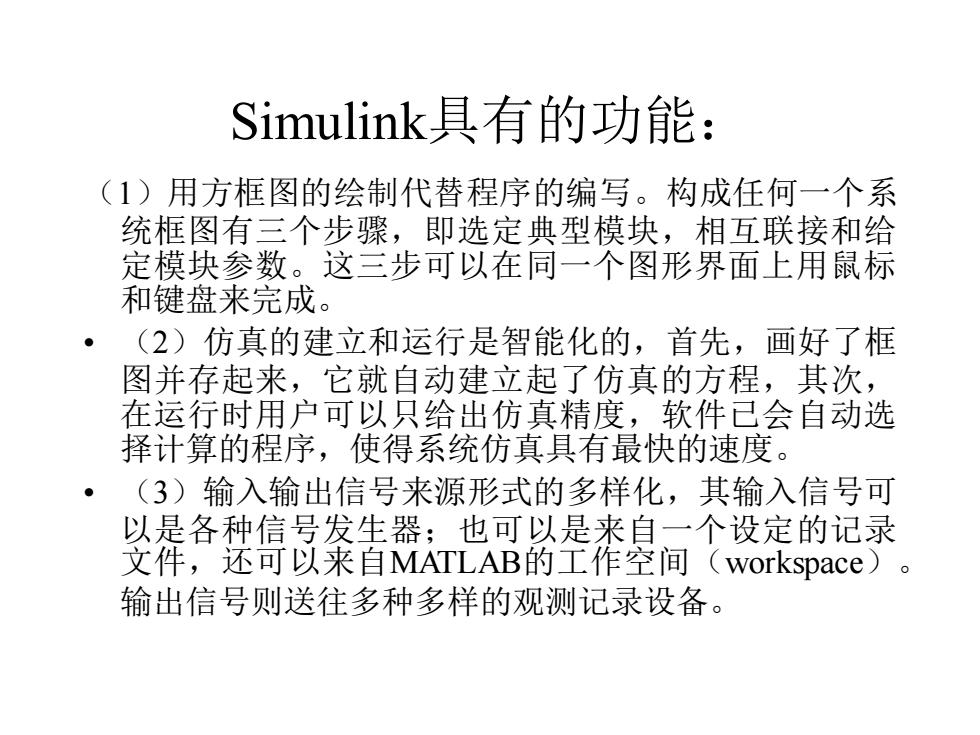

Simulink具有的功能： (1)用方框图的绘制代替程序的编写。构成任何一个系 统框图有三个步骤，即选定典型模块，相互联接和给 定模块参数。这三步可以在同一个图形界面上用鼠标 和键盘来完成。 ·(2)仿真的建立和运行是智能化的，首先，画好了框 图并存起来，它就自动建立起了仿真的方程，其次， 在运行时用户可以只给出仿真精度，软件已会自动选 择计算的程序，使得系统仿真具有最快的速度。 ·(3)输入输出信号来源形式的多样化，其输入信号可 以是各种信号发生器；也可以是来自一个设定的记录 文件，还可以来自MATLAB的工作空间(workspace)。 输出信号则送往多种多样的观测记录设备
Simulink具有的功能： （1）用方框图的绘制代替程序的编写。构成任何一个系 统框图有三个步骤，即选定典型模块，相互联接和给 定模块参数。这三步可以在同一个图形界面上用鼠标 和键盘来完成。 • （2）仿真的建立和运行是智能化的，首先，画好了框 图并存起来，它就自动建立起了仿真的方程，其次， 在运行时用户可以只给出仿真精度，软件已会自动选 择计算的程序，使得系统仿真具有最快的速度。 • （3）输入输出信号来源形式的多样化，其输入信号可 以是各种信号发生器；也可以是来自一个设定的记录 文件，还可以来自MATLAB的工作空间（workspace）。 输出信号则送往多种多样的观测记录设备
