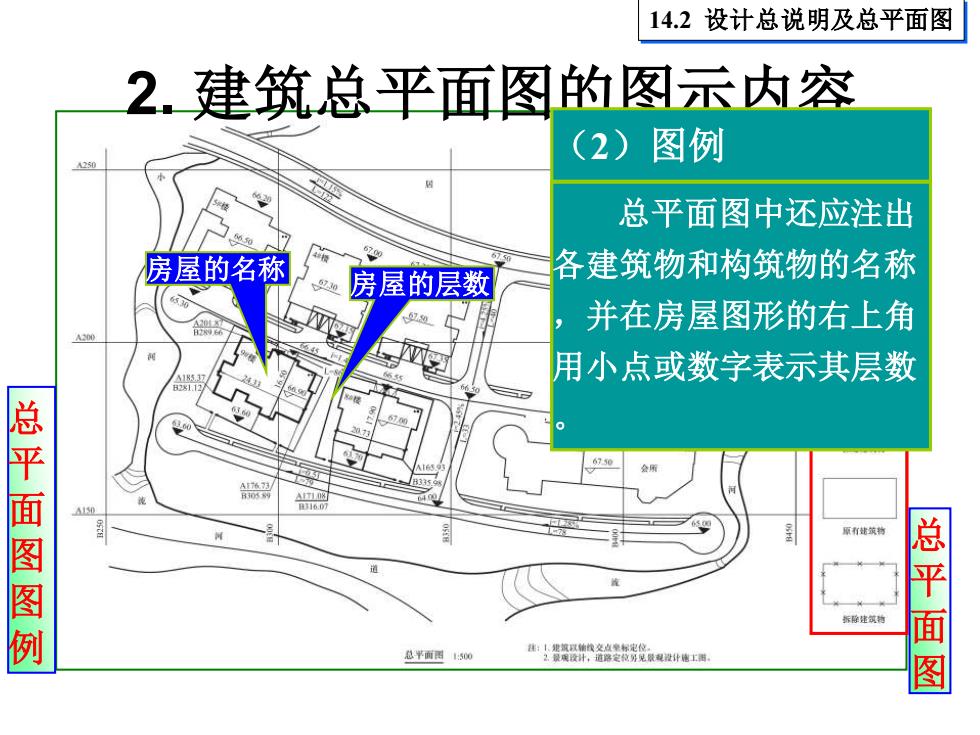

14.2 设计总说明及总平面图 2.建筑总平面图的图示内容 (2)图例 总平面图中还应注出 房屋的名称 房屋的层数 各建筑物和构筑物的名称 并在房屋图形的右上角 用小点或数字表示其层数 总平面图图例 总平面图500 上贺贤经资备发极残觉是什电 总平面图
14.2 设计总说明及总平面图 2. 建筑总平面图的图示内容 （2）图例 总平面图一般使用对 应图例来表明各建筑物和 构筑物的位置、平面形状 、层数以及周围场地、道 路和绿化等的布置情况。 对于国标中缺乏规定 的图例，可以自己编制， 但必须在总平面图中绘制 清楚，并注明其名称。 总 平 面 图 图 例 房屋的层数 房屋的名称 总平面图中还应注出 各建筑物和构筑物的名称 ，并在房屋图形的右上角 用小点或数字表示其层数 。 总 平 面 图

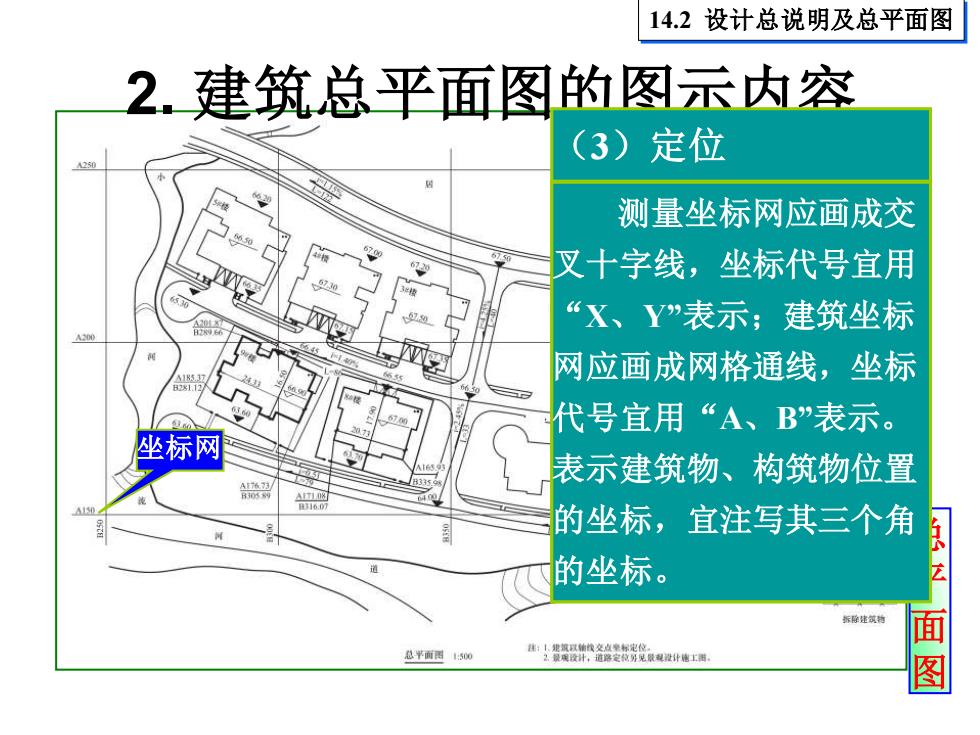

14.2设计总说明及总平面图 2.建筑总平面图的图示内空 (3) 定位 A25 测量坐标网应画成交 叉十字线，坐标代号宜用 “X、Y”表示；建筑坐标 网应画成网格通线，坐标 代号宜用“A、B”表示。 坐标网 表示建筑物、构筑物位置 的坐标，宜注写其三个角 的坐标。 拆摩建筑物 总平面图500 图
14.2 设计总说明及总平面图 2. 建筑总平面图的图示内容 （3）定位 新建房屋的具体位置 可以用定位尺寸或坐标来 确定。定位尺寸一般根据 原有房屋或道路中心线来 确定。当新建成片的建筑 物和构筑物或较大的工程 ，往往标出坐标网来确定 每一建筑物的位置。 坐标网 总 平 面 图 测量坐标网应画成交 叉十字线，坐标代号宜用 “X、Y”表示；建筑坐标 网应画成网格通线，坐标 代号宜用“A、B”表示。 表示建筑物、构筑物位置 的坐标，宜注写其三个角 的坐标

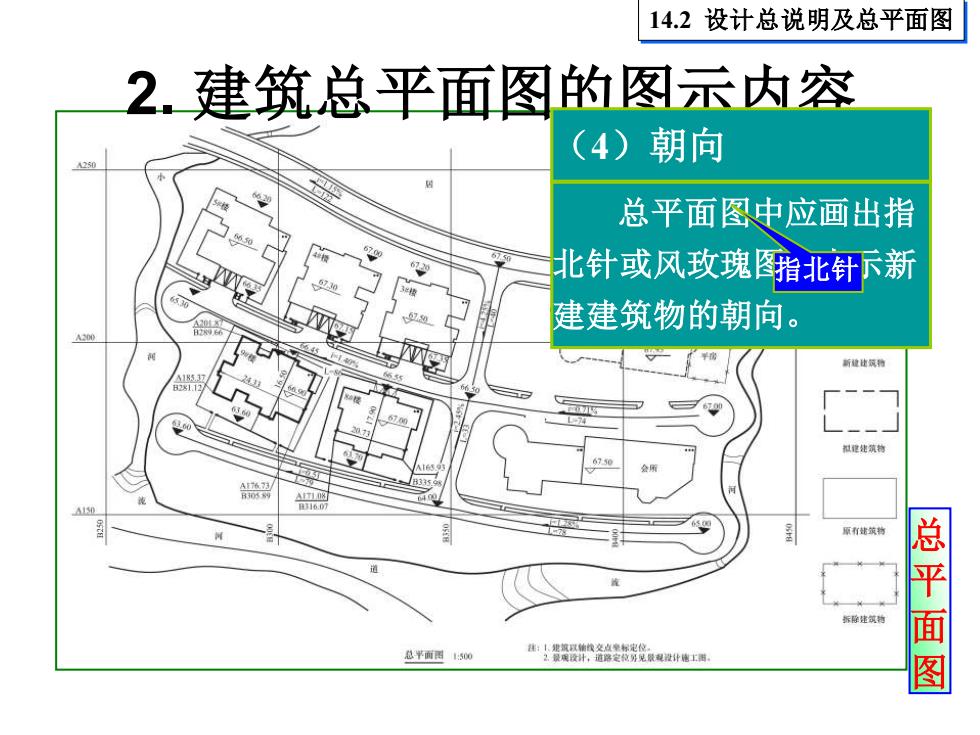

14.2设计总说明及总平面图 2.建筑总平面图的图示内空 (4)朝向 250 总平面图中应画出指 北针或风玫瑰指北针下新 建建筑物的朝向。 新健也筑精 总半面图500 焦上贺贤受资备老极资觉是什电工 总平面图
14.2 设计总说明及总平面图 2. 建筑总平面图的图示内容 （4）朝向 总平面图中应画出指 北针或风玫瑰图来表示新 建建筑物的朝向。 指北针 总 平 面 图

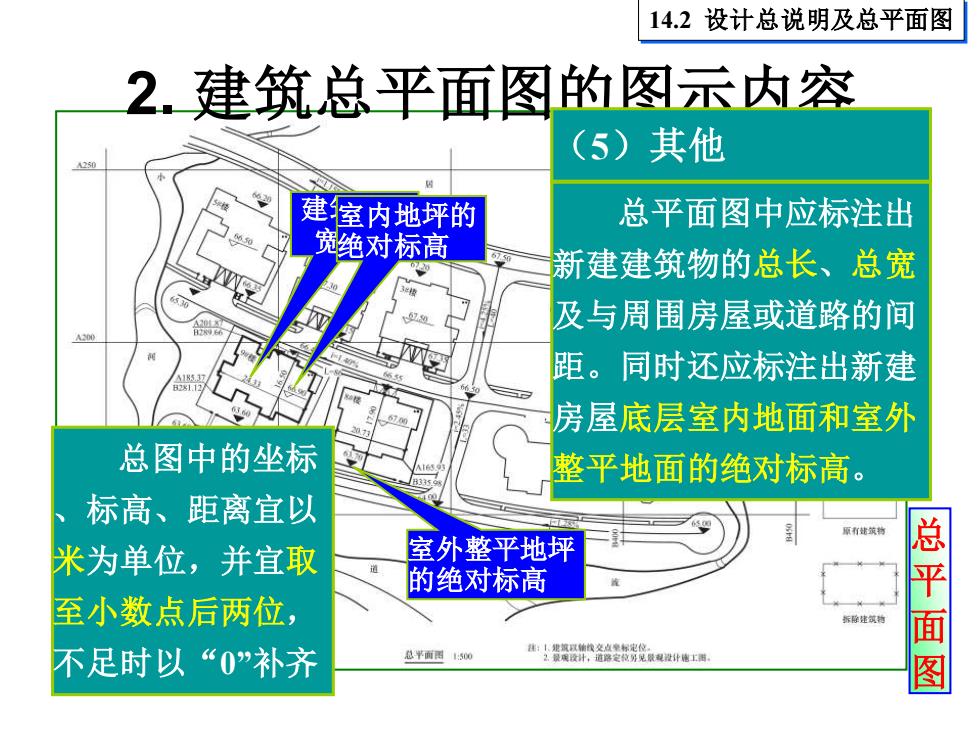

14.2设计总说明及总平面图 2.建筑总平面图的图示内容 (5)其他 建室内地坪的 总平面图中应标注出 宽绝对标高 新建建筑物的总长、总宽 及与周围房屋或道路的间 距。同时还应标注出新建 房屋底层室内地面和室外 总图中的坐标 整平地面的绝对标高。 标高、距离宜以 原有战筑物 米为单位，并宜取 室外整平地坪 的绝对标高 至小数点后两位， 拆除挂筑物 不足时以“0”补齐 总半面图50 生贤名盒是我r 总平面图
14.2 设计总说明及总平面图 2. 建筑总平面图的图示内容 （5）其他 总平面图中应标注出 新建建筑物的总长、总宽 及与周围房屋或道路的间 距。同时还应标注出新建 房屋底层室内地面和室外 整平地面的绝对标高。 建筑物长 宽尺寸 室外整平地坪 的绝对标高 室内地坪的 绝对标高 总图中的坐标 、标高、距离宜以 米为单位，并宜取 至小数点后两位， 不足时以“0”补齐 。 总 平 面 图
