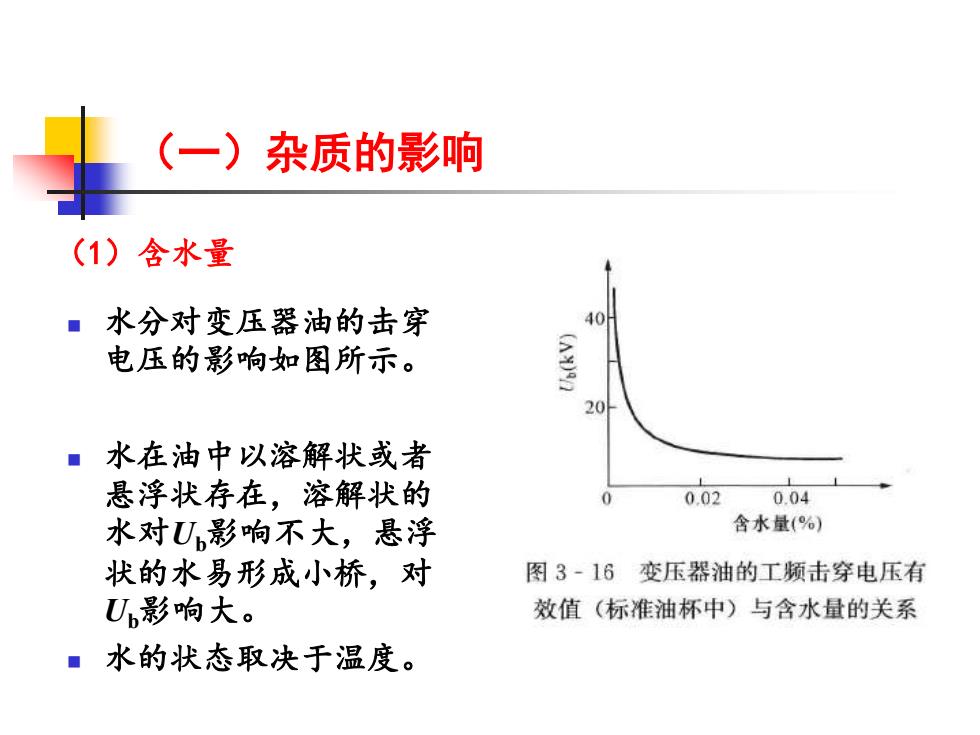

(一)杂质的影响(1）含水量40水分对变压器油的击穿(A电压的影响如图所示。20水在油中以溶解状或者悬浮状存在，溶解状的00.020.04含水量（%）水对U,影响不大，悬浮状的水易形成小桥，对图3-16变压器油的工频击穿电压有效值（标准油杯中）与含水量的关系U,影响大。水的状态取决于温度
（一）杂质的影响 ◼ 水分对变压器油的击穿 电压的影响如图所示。 ◼ 水在油中以溶解状或者 悬浮状存在，溶解状的 水对Ub影响不大，悬浮 状的水易形成小桥，对 Ub影响大。 ◼ 水的状态取决于温度。 （1）含水量

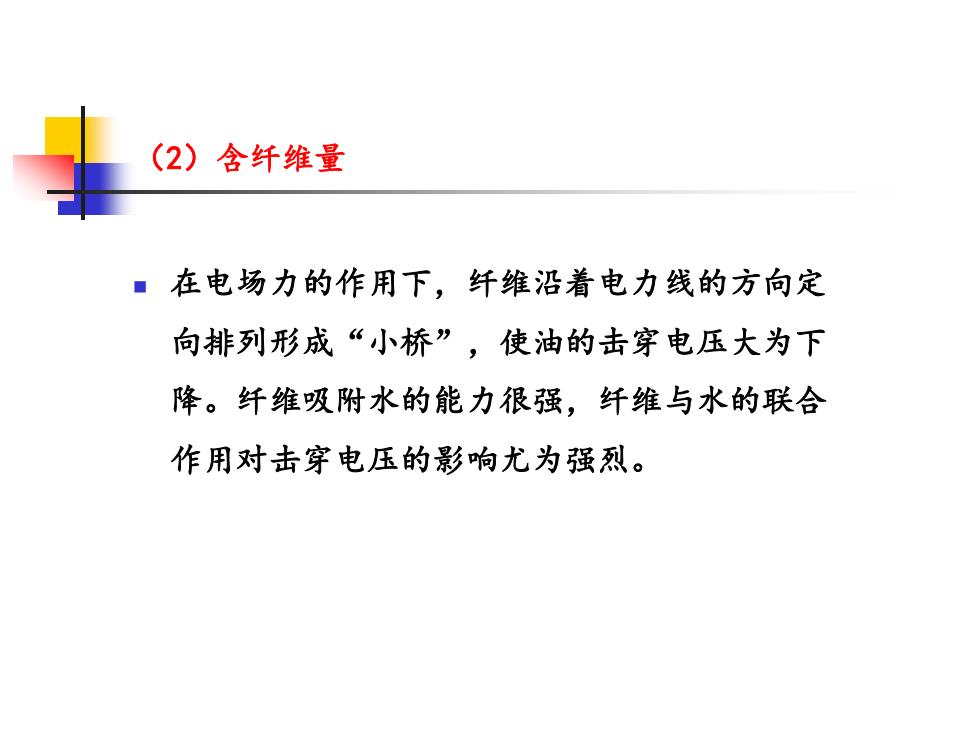

(2)含纤维量在电场力的作用下，纤维沿着电力线的方向定向排列形成“小桥”，使油的击穿电压大为下降。纤维吸附水的能力很强，纤维与水的联合作用对击穿电压的影响尤为强烈
（2）含纤维量 ◼ 在电场力的作用下，纤维沿着电力线的方向定 向排列形成“小桥”，使油的击穿电压大为下 降。纤维吸附水的能力很强，纤维与水的联合 作用对击穿电压的影响尤为强烈

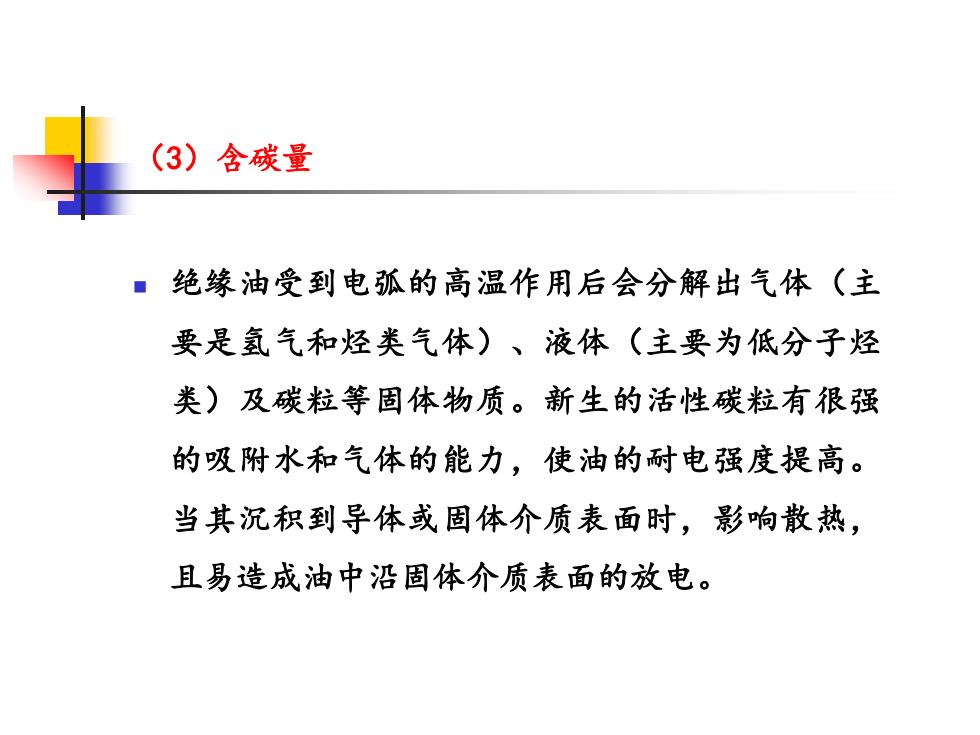

(3）含碳量绝缘油受到电弧的高温作用后会分解出气体（主要是氢气和烃类气体）、液体（主要为低分子烃类）及碳粒等固体物质。新生的活性碳粒有很强的吸附水和气体的能力，使油的耐电强度提高。当其沉积到导体或固体介质表面时，影响散热，且易造成油中沿固体介质表面的放电
（3）含碳量 ◼ 绝缘油受到电弧的高温作用后会分解出气体（主 要是氢气和烃类气体）、液体（主要为低分子烃 类）及碳粒等固体物质。新生的活性碳粒有很强 的吸附水和气体的能力，使油的耐电强度提高。 当其沉积到导体或固体介质表面时，影响散热， 且易造成油中沿固体介质表面的放电

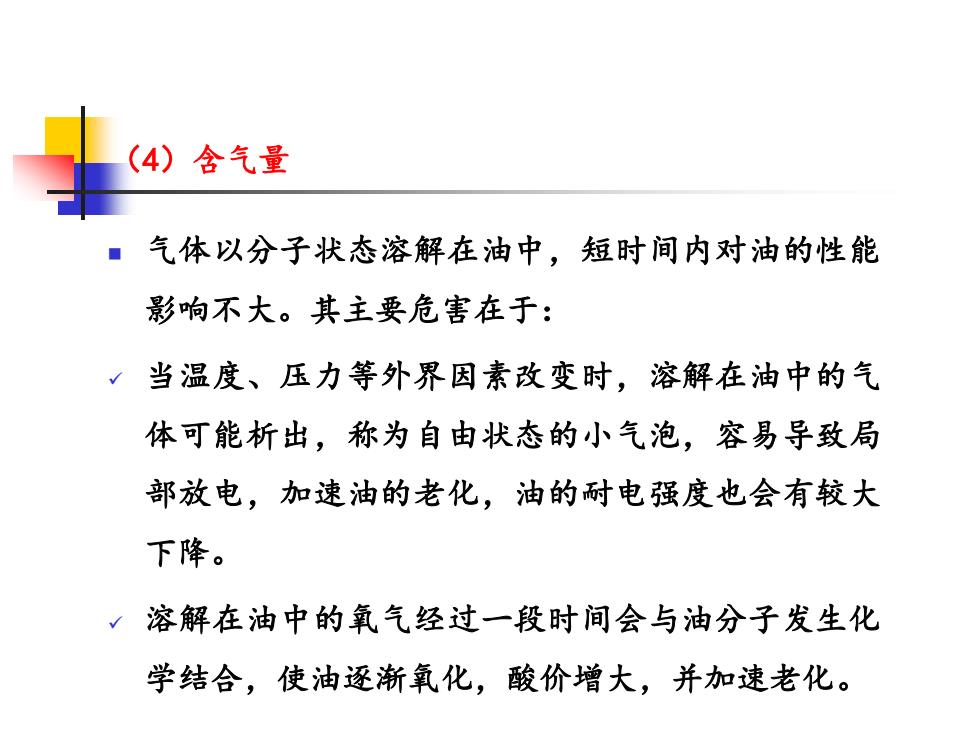

(4)含气量气体以分子状态溶解在油中，短时间内对油的性能影响不大。其主要危害在于：√当温度、压力等外界因素改变时，溶解在油中的气体可能析出，称为自由状态的小气泡，容易导致局部放电，加速油的老化，油的耐电强度也会有较大下降。V溶解在油中的氧气经过一段时间会与油分子发生化学结合，使油逐渐氧化，酸价增大，并加速老化
（4）含气量 ◼ 气体以分子状态溶解在油中，短时间内对油的性能 影响不大。其主要危害在于： ✓ 当温度、压力等外界因素改变时，溶解在油中的气 体可能析出，称为自由状态的小气泡，容易导致局 部放电，加速油的老化，油的耐电强度也会有较大 下降。 ✓ 溶解在油中的氧气经过一段时间会与油分子发生化 学结合，使油逐渐氧化，酸价增大，并加速老化

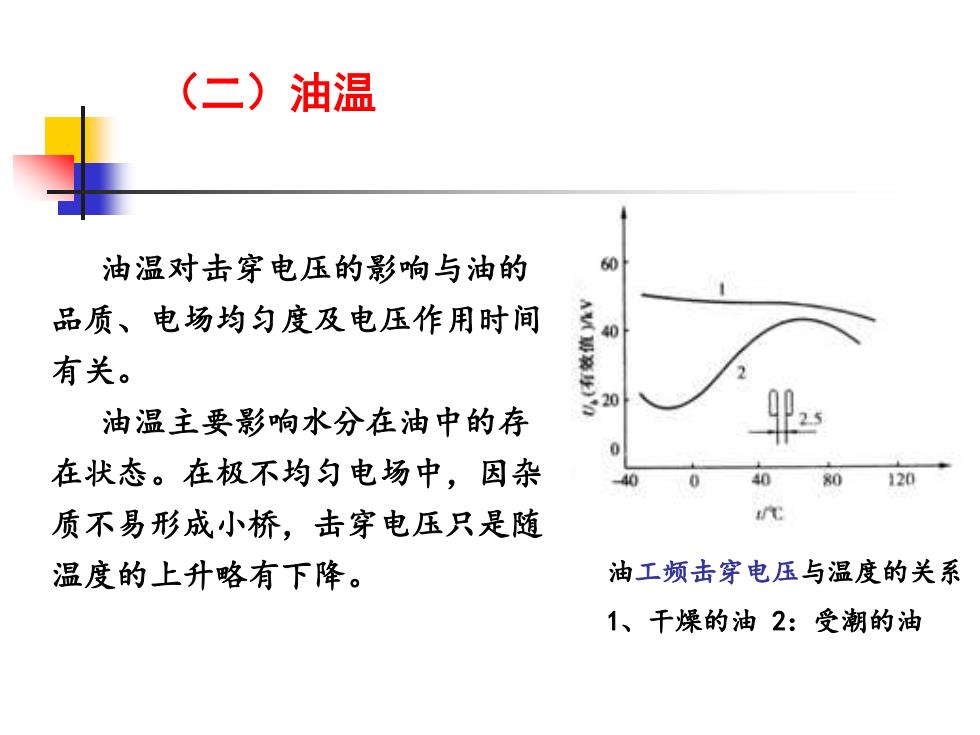

油温(二)60油温对击穿电压的影响与油的AMW)0品质、电场均匀度及电压作用时间40有关。202油温主要影响水分在油中的存0在状态。在极不均匀电场中，因杂4012008040C质不易形成小桥，击穿电压只是随油工频击穿电压与温度的关系温度的上升略有下降。1、干燥的油2：受潮的油
油工频击穿电压与温度的关系 1、干燥的油 2：受潮的油 油温对击穿电压的影响与油的 品质、电场均匀度及电压作用时间 有关。 油温主要影响水分在油中的存 在状态。在极不均匀电场中，因杂 质不易形成小桥，击穿电压只是随 温度的上升略有下降。 （二）油温
